Join

Join 명령은 개체를 서로 결합하여 단일 개체를 이루게 합니다.

Join 명령은 여러 개의 선을 폴리라인으로, 커브를 폴리커브로, 서피스와 폴리서피스를 폴리서피스 또는 솔리드로 바꿉니다.

안내

• Join 명령은 서피스를 변경하지 않습니다. 서피스 가장자리가 허용오차의 2배 범위 안에 있는지 테스트하는 기능이라고 할 수 있습니다. 2배 범위 안에 있다면, 결합으로 태그되고 나중에 실행하는 결합에는 해당되지 않습니다.
• 커브가 먼저 선택되거나, 하위 개체 선택을 사용할 때, 서피스 가장자리 또는 메쉬 가장자리를 해당 커브로 결합하여 폴리라인 또는 폴리커브를 만들 수 있습니다.
• 끝과 끝이 만나도록 커브를 결합할 수 있습니다.
• 개체가 선택되는 순서로 새로운 결합된 개체의 레이어가 결정됩니다.
• 서피스와 폴리서피스가, 떨어진 가장자리 위치에서 서로 만나는 경우 이를 결합할 수 있습니다.
• 서로 만나지 않는 메쉬(분리 메쉬)를 결합할 수 있습니다.
• 결합은 서피스의 기저에 있는 서피스 지오메트리를 변경하지 않습니다. 서로 인접한 개체를 붙여 메쉬 처리, 부울 연산, 교차 사이에 틈이 없이 심이 걸쳐질 수 있습니다.
• 틈이 채워지도록 서피스 지오메트리를 변경하려면, MatchSrf명령을 사용하거나,FilletSrf, BlendSrf, BlendEdge, FilletEdge, NetworkSrf, 또는 Patch 명령으로 새 서피스를 만들어 틈을 채웁니다.
• 두 개의 인접한 서피스를 하나의 서피스로 변경하려면 MergeSrf 명령을 사용합니다. 원하는 지오메트리를 얻기 위해 매끄럽게 옵션 설정에 특히 주의합니다.
• 다른 차수를 가진 커브와 결합될 때 차수와 제어점이 변경되지 않습니다.

명령행 옵션

실행취소

실행취소 옵션은 결합 작업에서 마지막으로 선택된 개체를 제외시킵니다.

분리_메쉬_결합

분리_메쉬_결합 옵션을 사용하여 서로 만나지 않는 메쉬를 하나의 개체로 결합할 수 있습니다.

• 절대 허용오차 범위 내의 떨어진 메쉬 정점이 정렬됩니다.

참조: SplitDisjointMesh 명령.

SubD결합된_가장자리

SubD 가장자리의 결합 방식을 지정합니다.

매끄럽게	주름

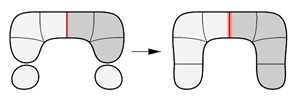

• SubD 개체를 분해할 수 없는 하나의 SubD로 병합합니다.

• 가능한 경우, 겹쳐진 SubD 제어 다각형이 병합됩니다.



숨겨진 명령행 옵션

체인_선택

연결된 커브 또는 연속성 조건을 기준으로 가장자리를 선택합니다.

JoinCopy

도구모음	메뉴
8 버전의 새 기능 결합 메인 서피스 사이드바 솔리드 사이드바 SubD 사이드바	편집 복사본 결합

 히스토리 사용

JoinCopy 명령은 선택된 개체를 복제하고 복제된 개체를 결합합니다.

JoinCopy 명령과 Join 명령은 기술적으로 동일합니다. JoinCopy 명령이 입력 개체를 삭제하지 않는다는 점만 다릅니다.

명령행 옵션

실행취소

실행취소 옵션은 결합 작업에서 마지막으로 선택된 개체를 제외시킵니다.

분리_메쉬_결합

분리_메쉬_결합 옵션을 사용하여 서로 만나지 않는 메쉬를 하나의 개체로 결합할 수 있습니다.

• 절대 허용오차 범위 내의 떨어진 메쉬 정점이 정렬됩니다.

참조: SplitDisjointMesh 명령.

SubD결합된_가장자리

SubD 가장자리의 결합 방식을 지정합니다.

매끄럽게	주름

• SubD 개체를 분해할 수 없는 하나의 SubD로 병합합니다.

• 가능한 경우, 겹쳐진 SubD 제어 다각형이 병합됩니다.



숨겨진 명령행 옵션

체인_선택

연결된 커브 또는 연속성 조건을 기준으로 가장자리를 선택합니다.
