線種

ツールバー メニュー

ファイル
プロパティ
標準

ファイル

設定

線種のプロパティは、現在のモデルの線種パターンを管理します。

  • 線種を使用すると、曲線を破線や点線で表示することができます。
  • 線種は、オブジェクトやレイヤのプロパティとして割り当てられます。
  • 線種は曲線オブジェクトだけに影響します。サーフェス、ソリッド、その他のオブジェクトタイプには影響しません。
新規作成

線種定義を追加します。

コピー

選択された線種の定義のコピーを作成します。

削除

線種定義を削除します。

インポート

.3dm、.lin、または.txtファイルから線種の定義をインポートします。

線種をインポートのダイアログボックスで、インポートする線種を選択します。

デフォルトを追加

削除されたデフォルトの線種を復元します。

モデル空間スケール

モデルビューポート内のすべての線種パターンのグローバルスケール係数を設定します。

SetLinetypeScaleコマンドを使用すると、この設定をコマンドラインで変更できます。

検索

テキストを入力すると、名前にそのテキストが含まれる線種だけを表示することができます。 Enter text to only list the linetypes with the text in their names.

名前とパターン

実線

境界線

中心点

一点鎖線

破線

点線

隠れ線

パターン

線種は、ダッシュ（線）と間隔の長さをカンマで区切って（ダッシュの長さ、間隔、ダッシュの長さ...というように）入力することで定義します。長さが0のダッシュは点（・）として扱われます。

インチ

線種の表示スケールをインチに設定します。

ミリメートル

線種の表示スケールをミリメートルに設定します。

端部のスタイル

曲線の端部を切り落とし(左)、ラウンド(中央)、または角型(右)スタイルで描画します。

結合部のスタイル

曲線の結合部をマイター(左)、ラウンド(中央)、ベベル(右)スタイルで描画します。

  • 印刷表示を有効にすると、端部や結合部をビューポートで見ることができます。

幅

線種の幅を設定します。

幅の単位 (ピクセル / 長さの単位)

線種の幅を画面のピクセルまたは長さ単位に基づいて設定します。

  • ピクセルの幅はスクリーンキャプチャ用のみです。ビューポートでのffect 印刷プレビューや印刷には影響しません。幅を指定して線種を印刷するには、長さの単位幅を使用するように線種を設定するか、オブジェクトのプロパティまたはレイヤで印刷幅を設定します。

  • 印刷幅はピクセル単位で線種幅を上書きしますが、長さ単位では上書きしません。

  • 線種の幅は印刷プレビューがオンまたはオフのときにビューポートに表示できます。印刷幅を表示するには、印刷プレビューをオンにする必要があります。

テーパ

線種の線ストロークを有効にします。

テーパ位置 (0から1)

テーパ幅を適用する曲線上の位置を定義します。

0は曲線の始点、1は曲線の終点です。

デフォルト値の0.5は、曲線の長さの半分です。

  • 曲線の始点と終点を入れ替えるには、Dirコマンドを使用します。
テーパ幅

テーパ位置での線幅を制御します。

終了幅

曲線の終点での線の幅を制御します。

  • 幅設定は開始幅を制御します。
印刷と表示

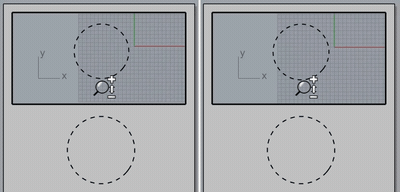

モデル単位を使用

有効(右)にした場合、詳細ビューの線種セグメントは印刷にモデル単位を使用します。

無効(左)にした場合、詳細ビューの線種セグメントは印刷にレイアウト単位を使用します。詳細ビューとレイアウトの線種セグメントは、詳細ビューのスケールに関係なく、同じスケールで印刷されます。

オブジェクトに線種を設定するには

レイヤに線種を設定するには

  • レイヤパネルの線種の列で、オプションを選択します。
    または
  • SetLayerLinetypeコマンドを使用します。

線種を定義するには

  • コントロールを使用して新規タイプを追加します。

新しい線種を作成するには

  1. 追加ボタンをクリックします。
    新しい線種がリストに追加されます。

  2. 名前を変更するにはクリックします。

    参照: Rhinoでの命名規則

  3. 新しい線種がアクティブな状態で、パターン編集ボックスで線種のパターンを指定します。

例

「1,1」は、1単位の空白に1単位の横線が続くパターンです。

「2,.5」は、0.5単位の空白に2単位の横線が続くパターンです。

「1,.25,.25,.25」は、1単位の横線、.25単位の空白、.25単位の横線、.25単位の空白のパターンです。

複雑な横線、空白のパターンはこのように作成できます。

線種の名前を変更するには

  1. 線種を選択してハイライトします。
  2. 名前をクリックして、新しい名前をタイプします。

    3. 参照: Rhinoでの命名規則

  • デフォルトの実線の線種は名前変更できません。

線種の単位

Rhinoの線種ファイルで、指定子を用いて単位を指定します。後に続くすべての線種パターンは、指定された単位を使用します。1つのファイルの中で単位を変更できます。どちらの指定子も見つからない場合は、mmが使用されます。

例

#mm

後に続く線種パターンをミリメートル単位に設定します。

#inch

後に続く線種パターンをインチ単位に設定します。

別のRhinoモデルで定義された線種を使うには

関連コマンド

ExtractLineTypeSegments

ツールバー

メニュー

曲線ツール

V8の新機能

製図

曲線

オブジェクトから曲線を作成 >

線種のセグメントを抽出

ExtractLineTypeSegmentsコマンドは、選択された曲線の線種パターンを曲線セグメントや点に変換します。

  • 抽出された曲線セグメントの線種のプロパティはオブジェクトの設定に設定され、実線になります。

コマンドラインオプション

元のオブジェクトを削除

入力曲線を削除します。

結果をグループ化

それぞれの入力曲線の抽出された曲線セグメントをグループにします。

出力レイヤ=現在のレイヤ/元のオブジェクトのレイヤ

抽出された曲線セグメントを現在のレイヤまたは入力曲線と同じレイヤに配置します。

LinetypeDisplay

ツールバーメニュー

メニューにはありません。

LinetypeDisplayコマンドは、ビューポートでの線種の表示方法を設定します。

コマンドラインオプション

線種を表示

ビューポートで線種の表示をオン/オフにします。

セグメントでパターン表示

それぞれのポリラインセグメントの始点で線種パターンを再開始します。

セグメント分割角度でパターン表示

ポリラインのセグメント間の角度がこの値を超えると線種パターンを再開始します。

Linetypes

ツールバー

メニュー

ツールバーにはありません。

ウィンドウ

パネル > 線種

Linetypesコマンドは、タブ付きパネルにドキュメントの線種定義を表示します。

線種パネル

新規作成

線種定義を追加します。

コピー

選択された線種の定義のコピーを作成します。

削除

線種定義を削除します。

インポート

.3dm、.lin、または.txtファイルから線種の定義をインポートします。

線種をインポートのダイアログボックスで、インポートする線種を選択します。

デフォルトを追加

削除されたデフォルトの線種を復元します。

モデル空間スケール

モデルビューポート内のすべての線種パターンのグローバルスケール係数を設定します。

SetLinetypeScaleコマンドを使用すると、この設定をコマンドラインで変更できます。

検索

テキストを入力すると、名前にそのテキストが含まれる線種だけを表示することができます。 Enter text to only list the linetypes with the text in their names.

名前とパターン

実線

境界線

中心点

一点鎖線

破線

点線

隠れ線

線種を並べ替えるには

(線種パネルのみ)

  • 名前またはパターンのヘッダをクリックすると、線種リストが並べ替えられます。

右クリックコンテクストメニュー

  • 線種を右クリックするとコンテクストメニューが表示されます。

選択されたオブジェクトに割り当て

選択されているオブジェクトに線種を適用します。

  • または、曲線を選択し、線種パターンをShift+ダブルクリックします。

レイヤに割り当て

選択されたレイヤに線種を適用します。

オブジェクトを選択

レイヤでまたはオブジェクトで設定されている線種を表示しているオブジェクトを選択します。

  • または、線種パターンをダブルクリックします。

  • 線種表示をサポートするオブジェクトのタイプのみが選択されます。

  • ブロックインスタンス内の線種を使用しているオブジェクトは選択できません。

コピー

線種のコピーを作成します。

削除

ドキュメントから線種を削除します。

デフォルトを追加

削除されたデフォルトの線種を復元します。

パターン

線種は、ダッシュ（線）と間隔の長さをカンマで区切って（ダッシュの長さ、間隔、ダッシュの長さ...というように）入力することで定義します。長さが0のダッシュは点（・）として扱われます。

インチ

線種の表示スケールをインチに設定します。

ミリメートル

線種の表示スケールをミリメートルに設定します。

端部のスタイル

曲線の端部を切り落とし(左)、ラウンド(中央)、または角型(右)スタイルで描画します。

結合部のスタイル

曲線の結合部をマイター(左)、ラウンド(中央)、ベベル(右)スタイルで描画します。

  • 印刷表示を有効にすると、端部や結合部をビューポートで見ることができます。

幅

線種の幅を設定します。

幅の単位 (ピクセル / 長さの単位)

線種の幅を画面のピクセルまたは長さ単位に基づいて設定します。

  • ピクセルの幅はスクリーンキャプチャ用のみです。ビューポートでのffect 印刷プレビューや印刷には影響しません。幅を指定して線種を印刷するには、長さの単位幅を使用するように線種を設定するか、オブジェクトのプロパティまたはレイヤで印刷幅を設定します。

  • 印刷幅はピクセル単位で線種幅を上書きしますが、長さ単位では上書きしません。

  • 線種の幅は印刷プレビューがオンまたはオフのときにビューポートに表示できます。印刷幅を表示するには、印刷プレビューをオンにする必要があります。

テーパ

線種の線ストロークを有効にします。

テーパ位置 (0から1)

テーパ幅を適用する曲線上の位置を定義します。

0は曲線の始点、1は曲線の終点です。

デフォルト値の0.5は、曲線の長さの半分です。

  • 曲線の始点と終点を入れ替えるには、Dirコマンドを使用します。
テーパ幅

テーパ位置での線幅を制御します。

終了幅

曲線の終点での線の幅を制御します。

  • 幅設定は開始幅を制御します。

SetCustomLinetype

ツールバー

メニュー

ツールバーにはありません。

SetCustomLinetypeコマンドを使用すると、オブジェクトのカスタム線種のプロパティをフローティングダイアログで編集できます。

SetLinetype

ツールバーメニュー

寸法
製図

メニューにはありません。

SetLinetypeコマンドは、選択された曲線の線種を指定します。

操作手順

  1. 曲線を選択します。
  2. 線種を選択ダイアログボックスで、リストから線種を選択します。

SetLayerLinetype

ツールバーメニュー

ツールバーにはありません。

メニューにはありません。

SetLayerLinetypeコマンドは、指定されたレイヤの線種を指定します。

操作手順

  1. レイヤ名を指定します。
  2. 線種を指定します。

SetLinetypeScale

ツールバーメニュー

ツールバーにはありません。

メニューにはありません。

SetLinetypeScaleコマンドは、コマンドラインからグローバルの線種スケールを指定します。

次もご覧ください。

製図ツールを使用する

ドキュメントの設定を管理する
