Layer

工具列	功能表
图层标准	编辑图层 > 编辑图层窗口面板 > 图层

工具列

功能表

图层
 标准

编辑

图层 > 编辑图层

窗口

面板 > 图层

Layer 指令管理图层属性。

图层可以用来组织物件，您可以同时对一个图层中的所有物件做同样的变更，例如：关闭一个图层可以隐藏该图层中的所有物件、变更一个图层中所有物件的线框显示颜色、一次选取一个图层中的所有物件。

图层面板

面板选项 Container 选项

图层面板可以显示模型里所有的图层。

当图纸配置是使用中的工作视窗时会显示图纸配置的设定栏位。

外部连结的图块与分工运行参考文件里的图层会放在以文件名称为名的父图层之下。

图层面板为您提供了管理模型图层的工具。

您可以使用弹出的图层清单快速变更图层的状态：打开/关闭、锁定/解除锁定、颜色及设定目前的图层。

显示快捷图层清单

在状态列的图层上按鼠标左键。

图层弹出窗口提供了一个图层选项的快捷列表。右键单击图层弹出窗口，以显示快显菜单。

快显菜单

选取物件

选择图层上的所有物件。不包括子图层上的物件。

变更物件图层

将所选物件移动到选定的图层。

复制物件到图层

将所选物件复制到选定的图层。

附注

没有物件被选取时可以从状态列弹出的图层清单选取图层，将该图层设为目前的图层。
有物件被选取时可以从状态列弹出的图层清单选取图层，将选取的物件移至该图层，目前的图层不会改变。
状态列上的图层窗格在没有物件被选取时显示的是目前的图层，有物件被选取时图层窗格显示的是物件的图层，如果选取的物件位于不同的图层会显示为"混合"。

打开图层面板

在状态列的图层窗格上按鼠标右键。
或
在工作视窗 > 面板功能表中，启用图层。

图层属性

名称

图层名称。

查看: Rhino 中的命名规范

目前的

勾选和着色的代表目前的图层。

开启 / 关闭

同时控制图层在模型视图、图纸配置视图和子视图中的可见性，除非通过模型打开、图纸配置打开、子视图打开等设置关闭了该图层。

锁定 / 解锁

控制图层上物件的可选择状态。

子图层状态

如果父图层被关闭或锁定，"半亮"显示的灯泡图标或“半锁定”显示的锁定图标表示子图层将受父图层的控制。
如果灯泡图标或锁定图标是完全灰色的，说明该子图层有自己的控制设置，不会随父图层一起改变。
当父图层关闭或锁定时，子图层无法单独打开或解锁。

颜色

图层上的物件默认的显示颜色。

材质

渲染使用的材质。

圆形图标表示材质的缩略图。

RenderAssignMaterialToLayer

线型

图层上的物件默认的线型。

打印颜色

图层上的物件默认的打印颜色。

打印宽度

打开选择打印线宽对话框，为图层指定打印线宽，如果您不希望此图层被打印可以设置为不打印。

定义您自己的线宽(仅适用于 Windows 版本)

将线宽值添加到 Rhino 支持文件夹 > 本地化 > [Language] > 支持中的 printwidths.txt 文件中。

在 printwidths.txt 文件中:

以 ; 或 // 开头的行将被忽略。
线宽数值要高于 0。

更改多个图层的设置

选择一个图层。
可通过 Ctrl(CMD)+单击或 Shift+单击选择更多图层。
单击灯泡图标以一次打开/关闭所有选定的图层。

此操作也适用于其他图层设置。

断面类型

设置图层上物件的断面填充类型。

剖面样式的颜色会覆盖打印颜色。

无

不使用剖面线图案填充断面。

自定义

通过在断面样式对话框中选择的剖面线图案来填充断面。

新子视图开启

控制新子视图中子视图开启设置的默认状态。

模型开启 / 图纸配置开启 / 子视图开启

在全局可见性设置开启时，分别控制图层在模型视图、图纸配置视图、子视图中的可见性。

图纸配置/子视图颜色

图纸配置或子视图上的物件默认的显示颜色。

图纸配置/子视图打印颜色

图纸配置或子视图上物件默认的打印颜色。

图纸配置/子视图打印线宽

设置的线宽只用于打印，请为图层指定打印线宽，如果您不希望此图层或子视图被打印可以设置为不打印。您可以使用属性指令更改单个物件的属性。

图层工具列选项

新图层

单击使用新图层颜色创建一个新图层。

具有随机颜色的新图层

右键单击该图标创建一个具有随机颜色的新图层。

Tab 和 Insert 键

当正在编辑图层名称时，按下 Tab 或 Insert 键可以确认当前名称的编辑，并同时创建一个新图层。这样可以更方便、快速地连续创建多个图层。

新子图层

单击使用新图层颜色创建一个从属于所选图层的新图层。

具有随机颜色的新子图层

右键单击该图标创建一个具有随机颜色的新子图层。

将一个图层拖放至另一个图层可以使被拖放的图层变成子图层。
位于同一层级的图层名称不可重复。

删除

如果有物件位于您要删除的图层上会弹出警告。

默认情况下，在图层面板中按键盘上的 Delete 键，删除的是工作视窗中选中的物件，而不是选中的图层。如果希望删除的是选中的图层，需要在高级设置中将启用图层面板 Delete 键功能设置为 true。

更改物件图层

将所选物件移动到选定的图层。

复制物件到图层

将所选物件复制到选定的图层。

步骤

选取一个物件。
选择目标图层。
左键单击或右键单击按钮。

请参考: 变更图层。

上移

将选取的图层在图层清单中往上移。

下移

将选取的图层在图层清单中往下移。

上移一个父图层

将选取的子图层移出它的父图层。

过滤器

当一个模型有非常多的图层时，图层清单比较不容易管理，您可以使用图层过滤器控制图层在清单中的可见性。

图层过滤器选项

全部图层

打开的图层

关闭的图层

锁定的图层

未锁定的图层

有物件的图层

没有物件的图层

选取的图层

使用复选框来启用/禁用该过滤条件。
右键单击某个复选框时，会只启用当前筛选条件，并关闭其他所有筛选条件。

栏

显示栏位列表以显示或隐藏图层设置。

右键单击栏位列表图标和左键单击显示的内容相同。

工具

图层状态管理器

打开图层状态面板。

全选

选取图层清单中的所有图层。

选取物件图层

选择当前选定物件的图层。

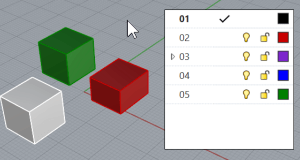

HighlightObjectLayers 指令可以提供相同的功能。

反选

反向选取图层，对调已选取与未选取图层的选取状态。

选取物件

选取目前选取的图层上的物件。

选取子图层的物件

选取目前选取的图层与它的子图层上的物件。

变更物件图层

将物件变更到选取的图层。

请参考: 变更图层。

复制物件到图层

将物件复制到选取的图层。

打开全部图层

打开所有隐藏的图层。

全部展开

显示所有子图层。

全部折叠

隐藏所有子图层。

栏位

选择图层面板要显示的栏位。

栏位排序

允许图层按栏位排序。不勾选此选项可防止图层因意外被重新排序。

搜索

输入文本以仅列出名称中包含该文本的图层。

通配符可用于模式匹配：

* = 匹配 0 个或多个字符
? = 恰好匹配 1 个字符

图层列表选项

列表排序

单击一个列标题。

图层名称按自然排序方式排序。

按标准顺序排序: 1, 2, 3, 10 (10 排列在 3 之后)

按字母顺序排序: 1, 10, 2, 3 (10 排列在 2 之前)

隐藏或显示列

在栏位标题上按鼠标右键，勾选或取消栏位名称。

更改列宽度

拖拽栏位标题的分割线。

编辑图层属性

在要编辑的图层名称上按鼠标右键，选取快显功能表中的选项。

选取图层

在图层清单中点击并拖拽鼠标以框选多个图层。
按住 Shift 可选择一组相邻的图层名称。
按住 Ctrl 可选择多个不连续的图层名称。
快速选取除个别图层之外的所有图层，可以先选取全部图层取消选取个别图层。

图层的快显功能表上的设定

打开图层的快显功能表

右键单击图层栏位。

当在不同的图层栏位上右键单击时，快显菜单可能会显示不同的项目。

分工工作参考 (仅分工工作图层)

更多相关信息，请参考分工工作。

设置启用中的模型

打开已选取的模型进行编辑。

关闭当前的模型并变为附加模型，会提示您保存当前启用中的模型。

去除模型

从分工工作清单中移除外部连结文件。

更新模型

更新选取的附加文件。

附加模型

选取物件

选取目前选取的图层上的物件。

选取子图层的物件

选取目前选取的图层与它的子图层上的物件。

变更物件图层

将选取的物件移动至选取的图层。

复制物件到图层

将选取的物件复制到选取的图层。

新图层

建立一个新图层。

新子图层

建立一个新子图层。

复制图层

复制图层及其属性。

复制图层与物件

复制图层、图层属性以及图层中的全部物件。

请参考: DupLayer.

只打开一个图层

打开选取的图层，关闭所有其它图层。

请参考: OneLayerOn.

匹配属性

选取要匹配的图层。

请参考: 匹配属性。

删除

删除选取的图层。

重命名

编辑所选图层的名称。

展开子图层

展开选定父图层的图层树。

折叠子图层

折叠所选父图层的图层树。

图层清单的快捷键

标准清单控制快捷键

▲	选取上一个。
▼	选取下一个。
PageUp	向上翻页并选取。
PageDown	向下翻页并选取。
Home	选取整个图层清单的第一个图层。
End	选取整个图层清单的最后一个图层。
Ctrl	加选/减选个别的图层。
Shift	加选/减选连续的图层。

图层的快捷键

图层面板必须处于活动状态（鼠标光标在图层面板上），这些快捷键才能起作用。

F2	重新命名选取的图层。
F5	重新整理图层清单。
Insert	在选取的图层之后建立一个新图层。
加号 (+)	展开选取的图层。
Ctrl 或 Shift + 数字键盘 +	展开选取的图层的所有子图层。
减号 (-)	折叠选取的图层。
Ctrl 或 Shift + 数字键盘 -	折叠选取的图层的所有子图层。
