ExtrudeCrv

ツールバー メニュー

押し出し
ソリッドに押し出し
ソリッドサイドバー
サーフェス作成
サーフェスサイドバー

ソリッド

平面曲線を押し出し >

直線

サーフェス

曲線を押し出し >

直線

SubD

曲線を押し出し >

直線

 ヒストリが使用可能

 押し出しが使用可能

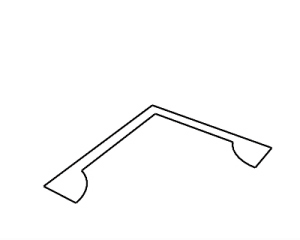

ExtrudeCrvコマンドは、直線状に曲線のパスをなぞり、サーフェスを作成します。

操作手順

  1. 曲線を選択します。
  2. 距離を指定します。

コマンドラインオプション

出力
サーフェス

押し出しまたはサーフェスオブジェクトを作成します。

SubD

SubDオブジェクトを作成します。

方向

2点をピックして押し出し方向を定義します。

両方向

入力曲線の両方向に押し出します。

ソリッド

輪郭曲線が閉じて平面状である場合、押し出しオブジェクトの両端が平面サーフェスで塞がれ、結合されて閉じたポリサーフェスが作成されます。

境界まで

オブジェクトを境界サーフェスまで押し出します。

元のオブジェクトを削除

元のオブジェクト(入力オブジェクト)を削除 (はい)、または維持 (いいえ)します。

接点で分割
はい

入力曲線上の接点は結合エッジとして押し出されます。

いいえ

入力曲線上の接点はサーフェスのキンクとして押し出されます。

Wikipedia: Tangent

基点を設定

押し出し距離として2つの点をピックする際に、1つ目の点として使用する位置を指定します。

SubCrv

曲線の一部を入力として選択するにはsubcrvとタイプします。

次もご覧ください。

曲線やサーフェスを押し出す
