SplitEdge
| 工具列 | 功能表 |
|---|---|
|
|
曲面与分析 边缘工具 > 分割边缘 |
SplitEdge 指令可以在指定的位置分割曲面边缘。
沿着边缘按照设定的距离分割
- 在边缘上的分割点的提示下，使用物件锁点工具在物件边缘上点击。
- 输入一个距离值。
将在物件锁点旁指定的距离处进行分割。 - 点击约束点完成分割。
-
组合曲面可能会将分割的边缘合并，或者可能会沿着组合的边缘引入新的分割点。
- MergeEdge 和 MergeAllEdges 指令可以将相切的多段连续边缘的分割点移除。
| 工具列 | 功能表 |
|---|---|
|
|
曲面 分析 边缘工具 > 合并边缘 |
MergeEdge 指令将同一个曲面的数段相邻的边缘合并为单一边缘。
步骤
- 选取曲面或多重曲面的一段边缘。
同一个曲面相邻的正切边缘段可以合并成为单一边缘，边缘无法再进一步合并时会在指令视窗提示"该边缘已合并"。 - 选取一个相邻的边缘。
- 要合并的边缘必需属于同一个曲面、相邻而且平滑相接。
- 使用 ShowEdges 指令显示边缘及边缘的端点。
- 要处理的多重曲面较复杂时，可以使用 MergeAllEdges 指令一次合并所有可合并的边缘段，被分割过的边缘是无法通过 Join 指令来合并的。
- SplitEdge 指令分割的曲面边缘是可以使用合并边缘指令进行合并的。
| 工具列 | 功能表 |
|---|---|
|
|
曲面 分析 边缘工具 > 合并全部边缘 |

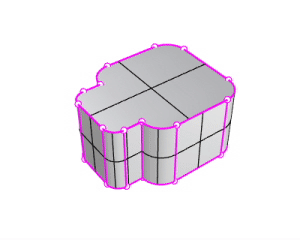

MergeAllEdges 指令将曲面或多重曲面上所有可合并的边缘段合并为单一边缘。
步骤
- 选取一个曲面或多重曲面。
-
有节点的边缘不能合并。
-
组合曲面时，Join 指令也将所有分割的边缘一起合并。
| 工具列 | 功能表 |
|---|---|
|
|
|
RemoveAllNakedMicroEdges 指令用于自动删除非常小的孤立裸边，这些边通常是边界上极短且折叠或回环自身的边，且没有对应的另一条边可以连接合并。
