KanteAufteilen
| Werkzeugleiste | Menü |
|---|---|
|
|
Fläche und Analysieren Kantenwerkzeuge > Kante teilen |
Mit dem Befehl KanteAufteilen werden Flächenkanten an den definierten Stellen geteilt.
Vorgehen
- Wählen Sie eine Flächenkante aus.
- Wählen Sie einen Punkt auf der Kante.
Verwenden Sie den Befehl KantenAnzeigen, um die Kantenendpunkte anzuzeigen.
Zur Teilung entlang einer Kante in einem bestimmten Abstand
- Klicken Sie bei der Eingabeaufforderung Punkt zur Teilung der Kante unter Verwendung eines Objektfangs auf die Kante, auch wenn dies unmittelbar nichts bewirkt.
- Abstand eingeben.
Die Teilung wird auf diesen Abstand zur Objektfangposition beschränkt. - Klicken Sie auf den beschränkten Punkt, um die Teilung fertig auszuführen.
-
Durch das Verbinden von Flächen miteinander können aufgeteilte Kanten vereinigt oder neue Aufteilungen entlang der verbundenen Kanten eingefügt werden.
- Die Befehle KantenVereinigen und AleKantenVereinigen zielen auf das Entfernen der Aufteilungen zwischen tangentialen, stetigen Kantensegmenten ab.
| Werkzeugleiste | Menü |
|---|---|
|
|
Fläche Analysieren Kantenwerkzeuge > Kanten vereinigen |
Mit dem Befehl KantenVereinigen werden die angrenzenden Kanten einer einfachen Fläche zu einer einzelnen Kante verbunden.
Vorgehen
- Wählen Sie eine Kante auf einer Fläche oder einem Flächenverband aus.
Die Kante wird bei Bedarf mit einer angrenzenden Kante der gleichen einfachen Fläche zu einer Kante verbunden. Andernfalls erscheint "Kante bereits vereinigt" in der Befehlszeile und die Eingabeaufforderung wird wiederholt. - Wählen Sie eine angrenzende Kante aus.
- Die Kanten müssen zur gleichen Fläche gehören, einen gemeinsamen Endpunkt haben und am gemeinsamen Endpunkt glatt aufeinandertreffen.
- Verwenden Sie den Befehl KantenAnzeigen, um Kanten und ihre Enden anzuzeigen.
- Verwenden Sie den Befehl AlleKantenVereinen, wenn die Verbindung von komplexen Flächenverbänden aufgehoben wurde und geteilte Kanten den Befehl Verbinden stören.
- Mit dem Befehl KanteAufteilen wird eine Flächenkante in Segmente geteilt, die vereinigt werden können.
| Werkzeugleiste | Menü |
|---|---|
|
|
Fläche Analysieren Kantenwerkzeuge > Alle Kanten vereinen |

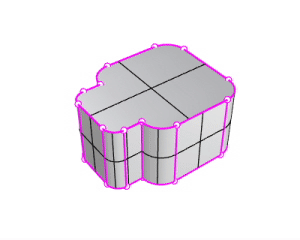

Mit dem Befehl AlleKantenVereinen werden alle möglichen Kanten einer Fläche oder eines Flächenverbands vereint.
Vorgehen
- Wählen Sie eine Fläche oder einen Flächenverband aus.
- Kanten über Knicken können nicht vereinigt werden.
-
Der Befehl Verbinden vereinigt alle aufgeteilten Kanten, wenn Flächen verbunden werden.
| Werkzeugleiste | Menü |
|---|---|
|
|
|
Der AlleOffenenMikrokantenEntfernen-Befehl entfernt sehr kleine einzelne Offene Kanten; d.h., Kanten, die auf sich selbst zurück fallen oder gefaltet werden und keine passende Kante haben, mit der sie verbunden werden können.
