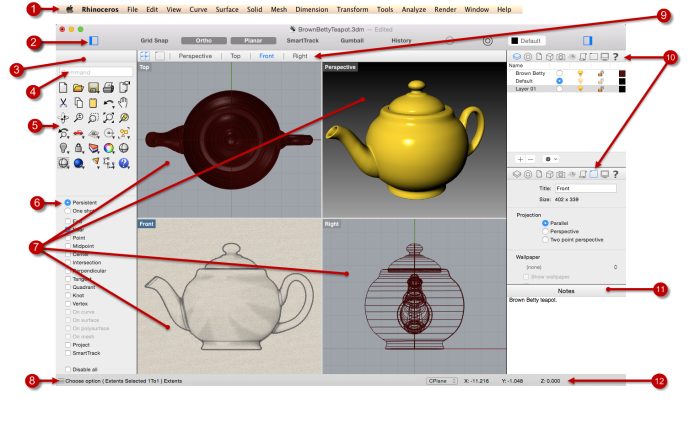

以下图示展示了 Rhino 视窗中的主要功能。
Menu
按照 Rhino 指令功能划分的功能分组。
Application toolbar
分别控制界面上数个不同的工具列。
Left sidebar
显示或隐藏左侧边栏。
锁定格点
打开格点锁定。
Ortho
打开正交模式。
Planar
打开平面模式。
SmartTrack
打开智慧轨迹物件锁点。
操作轴
打开物件操作轴物件。
建构历史
记录每一个支持的指令的建构历史。
Show object snaps
弹出显示物件锁点选取面板。
Show object properties
弹出显示属性面板。
目前的图层
点击图层窗格可以进行快速设置，设置选取物件的图层，或修改图层的可见性。
Right sidebar
显示或隐藏右侧边栏。
Left sidebar
左侧边栏包含指令框，指令工具列以及物件锁定列表。
Command box
可以在指令框中输入指令，确认指令以后，此区域则出现该指令相应的选项、数值等。

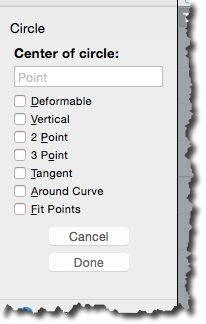

指令选项
通过指令选项可以更改指令的执行参数。例如，当你要绘制一个圆，通常会自动限制在工作平面上绘制，Circle 指令包含了一些选项，可以让您在工作平面之外的地方画圆，包括垂直与环绕曲线。
要使用指令选项，点击选项的名称或输入选项中带下划线的字母或整个选项名称。
选取指令选项
| 1. | 输入 Circle 当您输入足够多的字母足以确定该指令时，Circle 指令自动完整填充到指令框时，按 Enter 键或点击列表中的指令名称。 |
| 2. | 该区域出现 Circle 指令的选项: 圆心:
|
Deformable | 3. | To draw a circle vertical to the active construction plane, use the Vertical option. Click Vertical, or type V. |
重复最后执行的指令
Rhino 中有很多重复工作，例如，您可能想要移动或复制数个物件。Rhino 提供了重复指令的功能。
Commands tool palette
指令工具面板包含用于启动指令的图标，很多指令图标含有两个指令，在图标上点击鼠标右键或按住 Option 键点击鼠标左键可以执行第二指令。鼠标指针停留在图标上会弹出鼠标左右键包含指令的提示。
附注:如果您使用只有一个按键的鼠标或触控板，可以按住 Option 键并点击以执行第二指令。
To access the command on the first line
| 4 | 在指令图标上点击鼠标左键。 |
To access the command on the second line
| 4 | 在指令图标上点击鼠标右键。 或按住 Alt 键点击鼠标左键。ey and click. |
物件锁点
包含了持续性物件锁点切换复选框。更多...
工作视窗
视窗显示出 Rhino 的工作环境，包括：物件、工作视窗标题、背景、工作平面格线、世界座标轴图示。更多...
工作视窗快显功能表
| 4 | 在工作视窗中点击鼠标右键可以显示出一个常用指令功能表。 |
当没有物件被选取时
当有物件被选取时

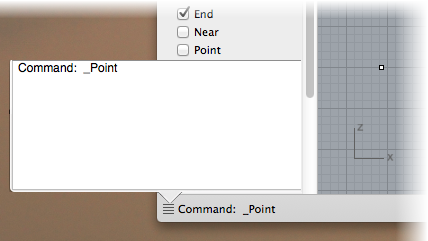

History panel
指令历史面板中显示执行过的指令信息，最后执行过的指令将显示在状态栏上。
| 4 | 点击屏幕左下角的指令历史图标可以在屏幕上临时显示指令历史面板。 |
附注: 可以在右侧边栏中打开持续显示的指令历史面板。
Viewport control bar
工作视窗控制列包含控制工作视窗布局的选项。
Four viewports
建立由顶视图、右视图、前视图和透视图构成的工作环境。
One viewport
将当前工作视窗最大化显示。
Perspective | Top | Front | Right
点击工作视窗名称将对应的工作视窗设置为当前工作视窗，在单个工作视窗最大化显示时非常有用。
Right sidebar
右侧边栏包含图层、属性以及其他设置的面板。
亮色图标表示目前观测区中显示的面板类型。
在观测区工具列上点击鼠标右键可以选择在观测区显示哪些图标。
When only one item is left, its name appears in the toolbar instead of the icon list.
图层
显示图层面板。
Objects
显示属性面板。
Notes
显示附注面板。
图块
显示图块管理面板。
视图
显示已命名视图面板。
工作平面
显示已命名工作平面面板。
History
显示指令历史面板。
工作视窗
显示工作视窗属性面板。
显示
显示显示属性面板。
说明
显示指令说明面板。
状态列
状态栏窗格显示当前鼠标指针在工作平面或世界坐标中的位置坐标。
工作平面 / 世界
切换工作平面座标与世界座标。
x
鼠标标记所在位置的 X 座标。
y
鼠标标记所在位置的 Y 座标。
z
鼠标标记所在位置的 Z 座标。
ToggleLeftSidebar
ToggleLeftSidebar 指令显示或隐藏主视窗中的左侧边栏。
和在左侧边栏图标上点击的结果是一样的。在使用Screen Edge 指令时此功能很有用。
ToggleRightSidebar
ToggleRightSidebar 指令显示或隐藏主视窗中的右侧边栏。
和在又侧边栏图标上点击的结果是一样的。在使用Screen Edge 指令时此功能很有用。
请参考
