PointsOn
| ツールバー | メニュー | ショートカット | エイリアス |
|---|---|---|---|
|
|
編集 制御点 > 制御点表示オン |
F10 |
POn |
PointsOnコマンドは、オブジェクトの制御点またはグリップを表示します。
制御点は、NURBS基底関数の係数です。制御点は、制御頂点またはノードと呼ばれることもあります。

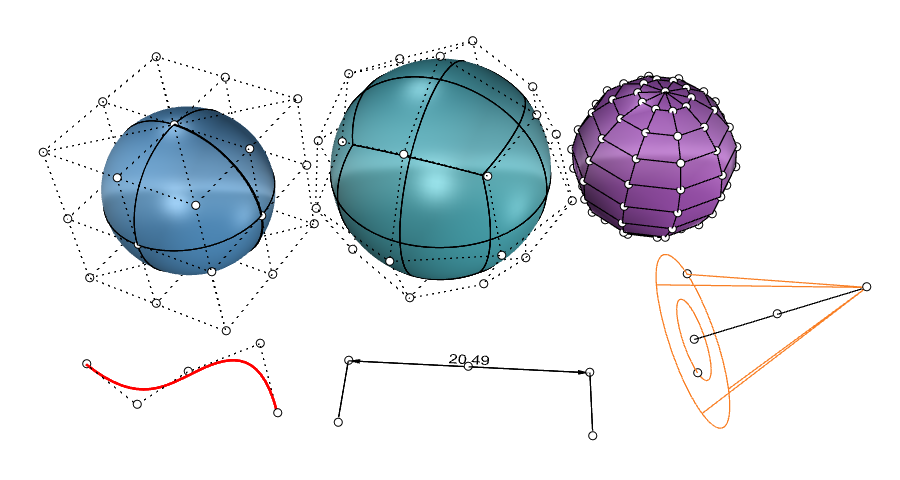

制御点は、曲線、サーフェス、光源、ハッチングの境界、そして寸法といったオブジェクトの「グリップ」として使用され、それらのオブジェクトから分離することはできません。
操作手順
- オブジェクトを選択します。
NURBSまたはSubDの制御点のループを選択するには
ループ選択をできるようにするには、Rhinoオプション > マウスの制御ポリゴンをピックできるようにするをオンにします。
-
制御点がオンの場合、制御ポリゴンセグメントをダブルクリックします。
-
ループを追加するには、Shift+ダブルクリックします。
-
ループの選択を解除するには、Ctrl+ダブルクリックします。
メモ
- ポリサーフェスのシームが不慮に開いてしまうことを防ぐため、ポリサーフェスの制御点はオンにできません。ポリサーフェスの制御点を編集するには、まずオブジェクトを別々のサーフェスに分解するか、ExtractSrfコマンドを使用して編集したいサーフェスを抽出します。
- 制御点がオンの間は、それらを選択、削除できます。これは曲線やサーフェスの形状を変更します。
- NURBSサーフェスの制御点をオンにすると、サーフェス上にUVインジケータが表示されます。矢印は、正のU方向(赤)とV方向(緑)を示します。
関連コマンド
| ツールバー | メニュー | ショートカット | エイリアス |
|---|---|---|---|
|
|
編集 制御点 > 制御点表示オフ |
F11 |
POff |
PointsOffコマンドは、制御点と編集点表示をオフにします。
| ツールバー | メニュー |
|---|---|
|
|
|
PtOffSelectedコマンドは、選択されたオブジェクトの制御点と編集点をオフにします。
| ツールバー | メニュー |
|---|---|
|
|
ソリッド ソリッド編集ツール > 点をオン |
SolidPtOnコマンドは、閉じたソリッドを含む、結合されたポリサーフェスのエッジまたはサーフェスの端でグリップをオンにします。
| ツールバー | メニュー |
|---|---|
|
|
編集 制御点 > 編集点を表示 |
EditPtOnコマンドは、曲線やSubDに編集点を表示します。
入力オブジェクト
- 曲線、SubD
SubDの編集点のループを選択するには
ループ選択をできるようにするには、 Rhinoオプション > マウスの点がオンのオブジェクトの選択を許可をオフにします。
-
編集点がオンの場合、SubDのエッジをダブルクリックします。
-
ループを追加するには、Shift+ダブルクリックします。
-
ループの選択を解除するには、Ctrl+ダブルクリックします。
