Campi di testo

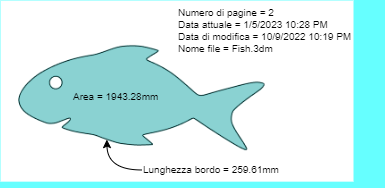

I campi di testo sono una funzionalità per i testi e le linee guida. I campi di testo sono delle "formule" che vengono valutate durante l'esecuzione di Rhino ed i cui risultati vengono visualizzati nel testo. Tutti i campi di testo seguono la sintassi %<field and options>%. Quando una formula non può essere valutata, viene visualizzata una stringa di errore ####.

Supporto per matematica

Tutte le funzione del campo testo valutate in numeri (ad esempio, Area, NumIstanzeBlocco, LunghCurva, PagNum, NumPag, Volume) possono combinate in formule matematiche.

Per esempio:

%<2*3>% viene valutato 6.

%<NumPages()-1>% viene valutato 3 se ci sono 4 pagine di layout nel modello.

Formato delle stringhe

Sono supportate le funzioni di formattazione di Python e .NET.

Esempi:
Aggiungere zero iniziali a un numero

%<'{:03}'.format(NumPages())>% converte 2 in 002 se ci sono 2 pagine di layout nel modello.

Convertire maiuscole e minuscole

%<ModelUnits().upper()>% converte le unità del modello, ad esempio da millimetri a MILLIMETERS.

Funzioni di conversione maiuscole/minuscole in Python e .NET

Python:

upper(), lower(), and capitalize()

.NET:

ToUpper() and ToLower()

Non esiste una funzione per le iniziali maiuscole in .NET.

Funzioni

Area

Calcola l'area di una curva chiusa (che deve essere planare), un riempimento, una superficie, una polisuperficie, una mesh o un oggetto SubD.

Sintassi:

Usare l'unità degli stili di annotazione.

%<Area("ObjectID")>%

Specificare un'unità.

%<Area("ObjectID","Unit")>%

TestoUtenteAttributo

Il valore testo utente di un data combinazione oggetto / chiave.

Sintassi:

%<UserText("ObjectID","Key")>%

Key del TestoUtente per recuperare il valore.

Seleziona oggetto

Seleziona l'oggetto per recuperare le chiavi testo utente attributo.

  • Questa pagina fornisce le stesse funzionalità presenti in Proprietà degli oggetti > Testo utente attributi.

  • L'annotazione può essere autoreferenziata da "(null)". Come fare...

  • TestoUtente() restituisce una stringa che non può essere usate per i calcoli, a meno che non venga convertita in numero. Come fare...

TestoAttributoBlocco

Definisce il Testo utente attributi da includere in un'istanza di blocco.

Sintassi:

%<UserText("block","Key","Prompt","Value")>%

  • Key e Value saranno il testo utente attributi archiviato nell'istanza di blocco.
  • Il prompt visualizzerà la finestra di dialogo durante l'inserimento del blocco.
  • Value e Prompt sono facoltativi.

Come funziona:

  1. Usare il comando Testo per creare un oggetto di testo.

  2. Fare clic sul fx sulla finestra di dialogo Testo.

  3. Selezionare TestoAttributoBlocco a sinistra.

  4. Inserire le stringhe di testo per Key, Prompt e Value.

  5. Creare una definizione di blocco includendo il testo attributo blocco.

  6. Usare il comando Inserisci per aggiungere il blocco nella vista.

  7. Quando richiesto, inserire il valore o fare clic sul pulsante fx per usare un altro campo di testo.

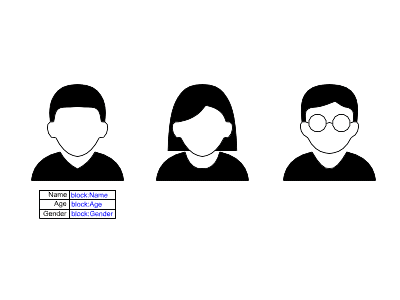

In questo esempio, una definizione di blocco "Data Table" viene creata da una tabella contenente stringhe di testo attributo blocco per il nome, l'età e il genere.

Il blocco viene quindi inserito nella vista sotto le altre due persone. Il comando Inserisci richiede l'inserimento di informazioni.

Scaricare il modello di esempio...

DescrizioneDiBlocco

Recupera la descrizione di una definizione di blocco selezionandone l'istanza di blocco nelle viste.

Sintassi:

%<BlockDescription("Block Instance ID")>%

NumIstanzeBlocco

Mostra il numero di blocchi aventi il nome specificato.

Sintassi:

%<BlockInstanceCount("BlockName")>%

NomeBlocco

Recupera il nome di una definizione di blocco selezionandone l'istanza di blocco nelle viste.

Sintassi:

%<BlockName("Block Instance ID")>%

%<BlockName("Block")>% restituisce il nome della definizione di blocco che contiene direttamente la stringa del campo di testo.

LunghCurva

La lunghezza di una curva.

Sintassi:

Usare l'unità degli stili di annotazione.

%<CurveLength("ObjectID")>%

Specificare un'unità.

%<CurveLength("ObjectID","Unit")>%

Data

La data e l'ora attuali.

Formato data:

selezionare il formato di data e ora dall'elenco.

Regione:

selezionare una regione dall'elenco. Verrà selezionata la lingua adatta per la data.

Sintassi:

%<Date("Format", "Region")>%

Esempi:

%<Date("M/d/yyyy", "en-US")>% = 12/17/2020

%<Date("M/d/yyyy h:mm tt", "en-US")>% = 12/17/2020 4:48 PM

%<Date("dddd, MMMM dd, yyyy", "en-US")>% = Thursday, December 17, 2020

DataUltimaModifica

La data e l'ora dell'ultimo salvataggio di questo file.

Formato data:

selezionare il formato di data e ora dall'elenco.

Regione:

selezionare una regione dall'elenco. Verrà selezionata la lingua adatta per la data.

Sintassi:

%<DateModified("Format", "Region")>%

Esempi:

%<DateModified("M/d/yyyy", "en-US")>% = 12/17/2020

%<DateModified("M/d/yyyy h:mm tt", "en-US")>% = 12/17/2020 4:48 PM

%<DateModified("dddd, MMMM dd, yyyy", "en-US")>% = Thursday, December 17, 2020

ScalaDettaglio (solo per viste di dettaglio parallele)

Visualizzare un valore di scala formattato per la vista di dettaglio selezionata.

Sintassi:

%<DetailScale("DetailID","Format")>%

Esempi di formato

Noformatting = 0.1

#:1 = 0.1:1

1:# = 1:10

1=# = 1" = 10'

#=1 = 1/8" = 1'

#=1-0 = 1/8" = 1'-0"

Usa nomi attributo dettagli

Questa opzione fa riferimento a una vista di dettaglio che utilizza il nome impostato in Proprietà degli oggetti anziché in GUID.

TestoUtenteDocumento

Testo utente documento nel modello.

Sintassi:

%<DocumentText("Key")>%

Key del Testo utente documento per recuperare il valore.

NomeFile

Il percorso del file.

Sintassi:

%<FileName>%

%<filename>% - crea il percorso completo del modello

%<filename("0")>% - crea il percorso completo del modello

%<FileName("1")>% - nome del file breve (compresa l'estensione file)

%<filename("2")>% - percorso completo del modello senza l'estensione file

%<FileName("3")>% - nome del file breve senza l'estensione

Il parametro numerico è una maschera usata per attivare determinate funzioni:

1 = nome file breve

2 = nessuna estensione

1+2 = 3 = nome file breve + nessuna estensione

NomeLivello

Restituisce il nome di un livello selezionato.

Sintassi:

%<LayerName("LayerID")>%

TestoUtenteLayout

Restituisce un valore di una chiave testo utente archiviata in un layout.

Sintassi:

Un valore di una chiave testo utente layout nel layout attuale.

%<LayoutUserText("Key")>%

Un valore di una chiave testo utente layout in un layout specificato.

%<LayoutUserText("LayoutID","Key")>%

  • Questa pagina fornisce le stesse informazioni presenti in Proprietà layout > Testo utente layout.
UnitàModello

Unità del modello corrente.

Sintassi:

%<ModelUnits()>%

Note

Il contenuto delle Note.

Sintassi:

%<Notes()>%

PagNum

Il numero di pagine di layout nel documento.

Sintassi:

%<NumPages()>%

LivelloOggetto

Restituisce il nome di livello di un oggetto selezionato.

Sintassi:

%<ObjectLayer("ObjectID")>%

NomeOggetto

Mostra il nome dell'oggetto o del blocco se esistente.

Sintassi:

%<ObjectName("ObjectID")>%

NomePaginaOggetto

Restituisce il nome del layout in cui si trova l'oggetto selezionato.

Se l'oggetto non si trova su un layout, il valore restituito è ####.

Sintassi:

%<ObjectPageName("ObjectID")>%

NumeroPaginaOggetto

Restituisce il numero del layout in cui si trova l'oggetto selezionato.

Se l'oggetto non si trova su un layout, il valore restituito è ####.

  • Riordinando i layout sul pannello Layout, il numero di layout cambia.
Sintassi:

%<ObjectPageNumber("ObjectID")>%

AltezzaPagina

Altezza della pagina di layout in cui si trova il campo di testo.

Sintassi:

%<PageHeight()>%

NomePag

Il nome della pagina di layout corrente o selezionata.

Pagina selezionata

Mostra il nome della pagina di layout selezionata.

Sintassi:

Nome della pagina di layout corrente.

%<PageName()>%

Nome della pagina di layout selezionata.

%<PageName("PageID")>%

NumPag

Il numero del layout corrente.

  • Il numero di pagina può essere offset. Il valore di offset può essere positivo o negativo.
  • NumPag restituisce 0 se inserito nelle viste modello.
Sintassi:

%<PageNumber()>%

%<PageNumber() + OffsetNumber>%

LarghezzaPagina

Larghezza della pagina di layout in cui si trova il campo di testo.

Sintassi:

%<PageWidth()>%

NomeCarta

Nome delle dimensioni foglio selezionato.

Sintassi:

%<PaperName()>%

CoordinatePunto

Mostra le coordinate XYZ assolute di un oggetto punto selezionato.

Gli assi XYZ possono essere attivati rispettivamente.

Sintassi:

%<PointCoordinate("ObjectID","Axes")>%

Volume

Recupera il volume di un'estrusione, una superficie, una polisuperficie, una mesh o un oggetto SubD.

Consenti oggetti aperti

Restituisce il volume da un oggetto aperto.

Sintassi:

Usare l'unità degli stili di annotazione.

%<Volume("ObjectID")>%

Specificare un'unità.

%<Volume("ObjectID","Unit")>%

Consenti oggetti aperti.

%<Volume("ObjectID","True")>%

  • True (o 1) restituisce il volume da un oggetto aperto. False (o 0) restituisce 0 se viene selezionato un oggetto aperto.

Esplodi vs. EsplodiBlocco

Quando vengono esplose istanze di blocco contenenti campi di testo, i comandi Esplodi ed EsplodiBlocco creano risultati diversi.

  • Il comando EsplodiBlocco mantiene i campi di testo originali.

  • Il comando Esplodi risolve i campi di testo come stringhe statiche.

Il campo di testo data restituisce la data del sistema dopo aver esploso l'stanza di blocco con il comando EsplodiBlocco.
