Layout
| Barra degli strumenti | Menu |
|---|---|
|
|
Finestra Pannelli > Layout |
Il comando GestoreLayout apre il pannello di gestione dei layout nel modello.
Guida all’uso - Disegni architettonici

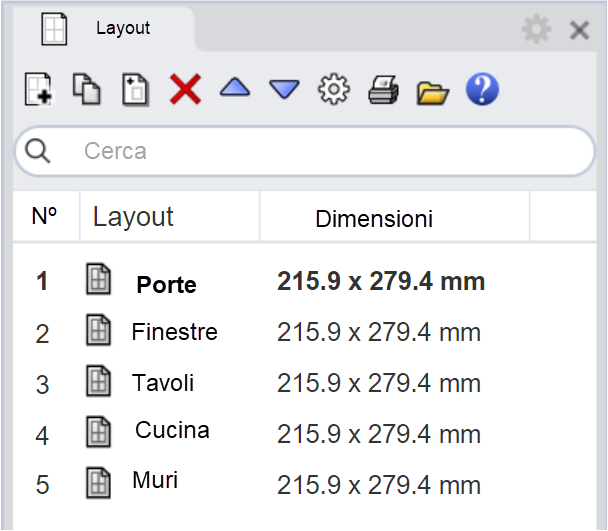

Pannello Layout (Gestore layout)
Barra strumenti
Nuovo layout
Aggiunge un nuovo layout al modello.
Duplica layout
Crea una copia della vista selezionata.
Nuovo dettaglio
Aggiunge una nuova vista di dettaglio al layout corrente.
Nuovo gruppo
Aggiunge un nuovo gruppo layout vuoto. Se sono selezionati i layout esistenti, le istanze vengono create nel nuovo gruppo layout.
Elimina
Rimuove un layout dal modello.
Sposta in alto
Sposta un layout a un livello superiore nell'elenco.
L'ordine dei layout può essere modificato trascinando.
Sposta in basso
Sposta un layout in un livello inferiore nell'elenco.
Proprietà
Apre la finestra di dialogo Proprietà Layout.
Stampa
Quando non è selezionato nessun layout, il pulsante Stampa attiva il layout corrente sulla finestra di dialogo. Se vengono selezionati uno o più layout, i layout selezionati verranno stampati.
Importa
Importa i layout da un file 3DM.
Cerca
Inserisce un testo per filtrare l'elenco dei layout.
Per ordinare l'elenco dei layout per nome o dimensione
- Fare clic sul nome della colonna Layout o Dimensioni per ordinare l'elenco in ordine ascendente o discendente.
Barra di stato
La barra di stato si trova nella parte inferiore del pannello Layout. Mostra il numero totale di layout e quanti sono attualmente selezionati.
Menu di scelta rapida con il tasto destro del mouse
Imposta corrente
Apre una vista layout.
Inoltre, è possibile fare doppio clic su un elemento del layout.
Nuovo layout
Aggiunge un nuovo layout al modello.
Duplica layout
Crea una copia di un layout.
Elimina
Rimuove un layout dal modello.
Rinomina
Modifica il nome di un layout.
Inoltre, è possibile selezionare l'elemento di un layout e fare clic sulla colonna.
Nuovo dettaglio
(Solo per le viste prospettiche)
Aggiunge una nuova vista di dettaglio al layout corrente.
Stampa
Stampa i layout selezionati.
Proprietà...
Apre la finestra di dialogo Proprietà Layout.
- Alcune azioni funzionano con più layout. Premere Ctrl (CMD) + Maiusc per aggiungere altri layout alla selezione.
- La maggior parte delle modifiche apportate a questo pannello non possono essere annullate.
Consultare anche
Layout
Crea una vista layout di stampa.
