Créer des surfaces

Manuel de l’utilisateur - Tutoriel de création de surfaces

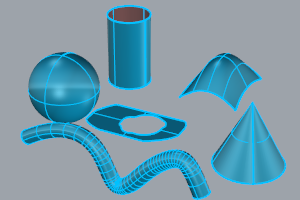

Une surface est comme une feuille rectangulaire en caoutchouc déformable. Les formes NURBS peuvent représenter des figures simples, telles que des plans et des cylindres ou des figures sculptées aux formes libres.

Toutes les commandes de création de surfaces dans Rhino donnent le même objet : une surface NURBS. Rhino possède de nombreux outils pour créer des surfaces directement ou pour créer des surfaces à partir de courbes du modèle.

Toutes les surfaces NURBS ont une organisation rectangulaire par définition.

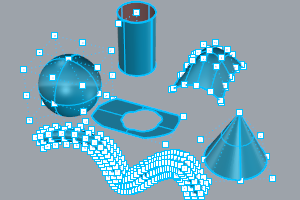

Même une surface fermée, telle qu’un cylindre, peut être représentée comme un morceau de papier rectangulaire qui a été enroulé pour que les deux côtés opposés se touchent. L’endroit où les bords s’unissent est appelé jointure. Lorsque la forme d’une surface n’est pas rectangulaire, cette dernière a été limitée ou les points de contrôle des bords ont été déplacés.

Surfaces ouvertes et surfaces fermées

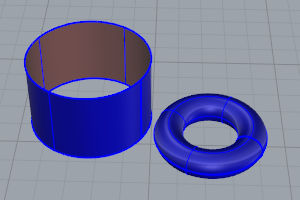

Une surface peut être ouverte ou fermée. Un cylindre ouvert est fermé dans une direction.

Un tore est fermé dans deux directions.

Créer des primitives de surfaces

Face3D

Créer des faces de maillage ou SubD qui peuvent être indépendantes ou ajoutées à un maillage ou une SubD existants.

Plan

Dessiner une surface plane rectangulaire.

Boîte

Dessiner une boîte solide.

Sphère

Dessiner une sphère solide.

Ellipsoïde

Dessiner un ellipsoïde solide.

Cône

Créer une surface en forme de cône.

CôneTronqué

Dessine un cône tronqué NURBS.

Cylindre

Dessiner une polysurface en forme de cylindre.

Tore

Dessine un tore NURBS (forme d'anneau).

Créer une surface à partir de points

PlanParPoint

Créer une surface plane rectangulaire passant par des points.

SurfaceParGrillePointsContrôle

Dessiner une surface à partir d'une grille de points qui représentent les points de contrôle de cette surface.

SurfaceParPoints

Dessiner une surface à partir de trois ou quatre sommets.

SurfaceParGrillePoints

Dessiner une surface à partir d'une grille de points qui reposent sur la surface.

Créer une surface à partir de courbes

SurfaceParSectionsDéveloppable

Créer une surface développable simple entre deux rails.

ExtruderCourbe

Faire glisser des courbes planes le long d’une ligne droite.

SurfaceParBords

Créer une surface à partir de deux, trois ou quatre courbes.

ExtruderNormale

Extruder une courbe sur une surface dans la direction normale de la surface.

SurfaceParSections

Ajuster une surface sur des courbes de profil qui définissent la forme de la surface.

SurfaceRéseau

Ajuster une surface sur un réseau de courbes s'entrecroisant.

Patch

Utiliser les bords, les courbes et les points d’une surface en tant que contraintes de départ pour créer une surface avec une continuité positionnelle (G0), tangentielle (G1) ou de courbure (G2) dans la géométrie d’origine.
