ExtruderCourbe
| Barre d’outils | Menu |
|---|---|
|
Extruder
|
Solide Extruder une courbe plane > Droit Surface Extruder une courbe > Droit SubD Extruder une courbe > Droit |

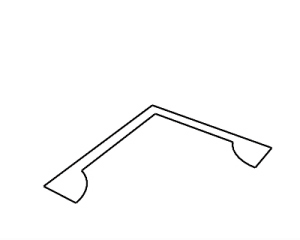

La commande ExtruderCourbe crée une surface en faisant glisser une courbe le long d'une ligne droite.
Étapes
Sélectionnez une courbe.
Si vous tapez « 0 », la distance d’extrusion sera définie en s’accrochant à l’origine du PlanC actuel.
Pour revenir à l’origine du repère général, tapez « w0 ».
- Par défaut, les courbes planes sont extrudées verticalement par rapport au plan de la courbe. Si la courbe n'est pas plane, la direction de l'extrusion par défaut dépend de la direction z du plan de construction actif.
La direction de l'aperçu d'extrusion dans la fenêtre définit la direction positive de la distance.
- Un objet d’extrusion ne sera créé que si la courbe de départ est plane et que la direction de l’extrusion est verticale par rapport au plan de la courbe. Sinon, c’est une polysurface qui sera créée. Si vous voulez toujours créer une polysurface, vous pouvez désactiver l’option Utiliser des extrusions si possible.
Options de la ligne de commande
Résultat
Surface
Crée une extrusion ou une surface.
SubD
Crée un objet SubD.
- Une courbe compatible avec les SubD permet de créer un meilleur objet SubD.
- Certaines options peuvent ne pas être disponibles si Résultat=SubD.
Direction
Indiquez deux points pour définir la direction d'extrusion.
DeuxCôtés
Extrude sur les deux côtés de la courbe de départ.
Solide
Si la courbe de profil est fermée et plane, les deux extrémités de l'objet extrudé sont remplies avec des surfaces planes qui sont jointes pour créer une polysurface fermée.
EffacerOriginal
Permet d’effacer ou de conserver la géométrie d’origine.
EffacerOriginal=Non est compatible avec l’historique.
VersFrontière
Extrude l'objet vers une surface frontière.
DiviserSurTangentes
Détermine si les points tangents de la courbe de départ sont extrudés en tant que bords joints ou points de rebroussement de la surface sur les surfaces latérales.
- L’option DiviserSurTangentes n’est pas disponible lorsque la commande UtiliserExtrusions est définie sur Extrusion, qui est la valeur par défaut.
DéfinirPointBase
Cliquez pour indiquer le premier des deux points qui serviront à définir la distante exclusion.
