ExtrudeCrv

工具列	功能表
挤出挤出建立实体实体边栏建立曲面曲面边栏	实体挤出平面曲线 > 直线曲面挤出曲线 > 直线细分挤出曲线 > 直线

工具列

功能表

挤出
 挤出建立实体
 实体边栏
 建立曲面
 曲面边栏

实体

挤出平面曲线 >

直线

曲面

挤出曲线 >

直线

细分

挤出曲线 >

直线

支持建构历史，点击查看详情。启用建构历史

可以建立挤出物件，点击查看详情。启用挤出

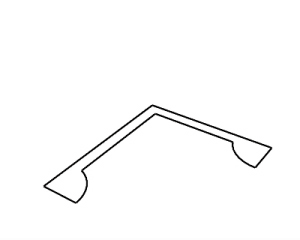

ExtrudeCrv 指令将曲线往单一方向挤出建立曲面。

步骤

选取一条曲线。
设定距离。

挤出平面曲线时，默认情况下挤出方向垂直于曲线平面，如果曲线不是平面曲线，则默认挤出方向是活动工作平面的 z 方向。
工作视窗中的挤出预览方向定义了距离输入的正方向。

当输入曲线为平面曲线且挤出方向垂直于曲面所在的平面时，将会创建标准的挤出物件。否则，将会创建一个多重曲面。如果您执行此指令时想始终创建一个多重曲面，可以禁用条件允许时建立挤出物件选项。

指令行选项

输出为

曲面

创建一个挤出或曲面物件。

细分

创建一个细分物件。

将使用细分曲线做为输入可以创建更优质的细分物件。
当输出=细分物件时，可能有些选项不可用。

方向

指定两个点来定义挤出方向。

两侧

向输入曲线的两侧挤出。

实体

如果挤出的曲线是封闭的平面曲线，挤出后的曲面两端会各建立一个平面，并将挤出的曲面与两端的平面组合为封闭的多重曲面。

至边界

挤出至边界曲面。

删除输入物件

删除 (是) 或保留 (否) 输入物件。

分割正切点

是

输入曲线上的切点挤出后变为组合边缘。

否

输入曲线上的切点挤出后变为曲面的节点。

维基百科: 相切

当 UseExtrusions 指令设置为默认的挤出时，在切线处分割选项不可用。

设定基准点

指定一个点，这个点是以两个点设定挤出距离的第一个点。

SubCrv

输入 subcrv 选取曲线上的一部分作为指令的输入。

请参考

挤出曲线与曲面
