ChamferSrf

工具列	功能表
曲面工具	曲面曲面斜角

工具列

功能表

曲面

曲面斜角

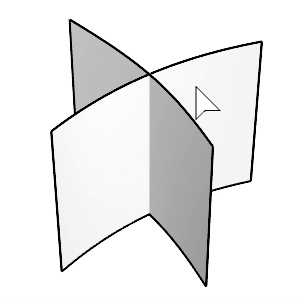

ChamferSrf 指令在两个曲面之间建立斜角曲面。

步骤

选取第一个曲面。
选取曲面在斜角完成后您想保留的一侧。
选取第二个曲面。
选取曲面在斜角完成后您想保留的一侧。

无限平面: 输入 IP 将打开无限平面选项。

警告

曲面圆角就像是以一个指定半径的球体沿着曲面的边缘滚动，如果曲面转角的半径小于这个球体的半径会造成圆角运行失败。

附注

如果选取的曲面是组成多重曲面的副曲面，该曲面将会从多重曲面中取消组合并分离出来。

第一个斜角距离是从两个曲面相交的位置到第一个曲面斜角点的位置。

第二个斜角距离是从两个曲面相交的位置延伸到第二个曲面斜角点的位置。

指令行选项
距离	两个曲面的交线至斜角曲面边缘的距离。
延伸	两侧曲面长度不一样时延伸斜角曲面。
修剪	建构历史只有在修剪=否时才起作用. 是以结果曲面修剪原来的曲面。否不修剪分割以结果曲面分割原来的曲面。

指令行选项

距离

两个曲面的交线至斜角曲面边缘的距离。

延伸

两侧曲面长度不一样时延伸斜角曲面。

修剪

建构历史只有在修剪=否时才起作用.

是

以结果曲面修剪原来的曲面。

否

不修剪

分割

以结果曲面分割原来的曲面。

FilletSrf

工具列	功能表
主要主要2 曲面工具	曲面曲面圆角

工具列

功能表

主要
 主要2
曲面工具

曲面

曲面圆角

FilletSrf 指令在两个曲面之间建立半径固定的圆角曲面。

步骤

选取第一个曲面。

无限平面: 输入 IP 将打开无限平面选项。

选取曲面在圆角完成后您想保留的一侧。
如果选取的曲面是组成多重曲面的副曲面，该曲面将会从多重曲面中取消组合并分离出来。
如果选取的曲面是组成多重曲面的副曲面，该曲面将会从多重曲面中取消组合并分离出来。
选取第二个曲面。
选取曲面在圆角完成后您想保留的一侧。

警告

曲面圆角就像是以一个指定半径的球体沿着曲面的边缘滚动，如果曲面转角的半径小于这个球体的半径会造成圆角运行失败。

技巧

保持最大半径和最小半径都不要超出模型。

在使用 MergeAllCoplanarFaces 指令或以更简单的方式进行曲面处理之前，您可以删除任意边缘。越少的相交边缘 = 越少的问题，因为在进行圆角处理时在相交边缘处会相互修剪以组合相邻曲面，修剪过程会出现多种问题。

确保有足够的空间可以让圆角曲面剪切以及组合相邻的曲面，建立圆角能否成功取决于曲面之间的角度关系、转角路径处弯曲的尖锐程度以及路径类型。

指令行选项
半径	设定圆角半径。
延伸	当输入的两个曲面长度不同时，圆角曲面会延伸及于较长的曲面的整个边缘。
修剪	建构历史只有在修剪=否时才起作用。是以结果曲面修剪原来的曲面。否不修剪分割以结果曲面分割原来的曲面。
混接造型	圆形倒角创建一个圆形倒角曲面，该圆角曲面具有弧形断面，并且与输入曲面相切(G1)。 G2混接创建一个混接曲面，该曲面与输入曲面以曲率 (G2)连续相接。

指令行选项

半径

设定圆角半径。

延伸

当输入的两个曲面长度不同时，圆角曲面会延伸及于较长的曲面的整个边缘。

修剪

建构历史只有在修剪=否时才起作用。

是

以结果曲面修剪原来的曲面。

否

不修剪

分割

以结果曲面分割原来的曲面。

混接造型

圆形倒角

创建一个圆形倒角曲面，该圆角曲面具有弧形断面，并且与输入曲面相切(G1)。

G2混接

创建一个混接曲面，该曲面与输入曲面以曲率 (G2)连续相接。
