Zuschneideebene
| Werkzeugleiste | Menü |
|---|---|
|
|
Ansicht / Titelzeile des Ansichtsfensters Zuschneideebene |

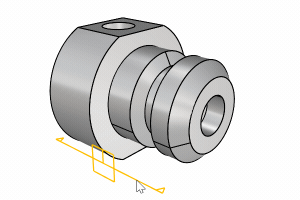

Mit dem Befehl ZuschneideEbene wird eine Ebene erzeugt, die in definierten Ansichtsfenstern die Geometrie visuell beschneidet.
Benutzerhandbuch - Architekturzeichnungen

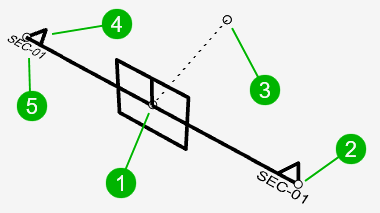

Komponenten eines Zuschneideebene-Widgets
-
Übersetzungspunkt
Ermöglicht die Verschiebung der Zuschneideebene mit Objektfängen in einem nicht zugeschnittenen Ansichtsfenster.
-
Ziehen Sie einen Skalierungspunkt, um die Größe des Widgets zu ändern.
-
Nur sichtbar, wenn Benutzerdefinierte Tiefe aktiviert ist. Die Länge der gestrichelten Linie ist der Tiefenabstand.
-
Die Dreiecke weisen zur sichtbaren Seite der Zuschneideebene hin.
-
Beschriften
Zeigt den Namen der Zuschneideebene in Ansichtsfenstern an. Details...
Vorgehenweise
-
Wählen Sie zwei Punkte für die gegenüberliegenden Eckpunkte eines Rechtecks.
Oder wählen Sie eine der Optionen, um das Rechteck auf andere Weise zu zeichnen.
Befehlszeilenoptionen
(Standard)
Zeichnet das Rechteck von zwei gegenüberliegenden Eckpunkten aus.
3Punkte
Zeichnet das Rechteck anhand von zwei angrenzenden Eckpunktstandorten und einem Standort auf der gegenüber liegenden Seite.
KanteMittelpunkt
Zeichnet das Rechteck aus dem Mittelpunkt der ersten Kante, einem Ende der Kante und einem Standort auf der gegenüberliegenden Seite.
Vertikal
Zeichnet das Rechteck rechtwinklig zur Konstruktionsebene.
Zentrum
Zeichnet das Rechteck aus dem Mittelpunkt und einem Eckpunkt.
UmKurve
Zeichnet ein orthogonal zu einer Kurve liegendes Rechteck.
Vorgehensweise
- Wählen Sie eine Kurve und anschließend den Mittelpunkt des Rechtecks auf der Kurve.
BenutzerdefinierteTiefe
Schneidet Objekte über den Tiefenpunkt hinaus.
Tiefe

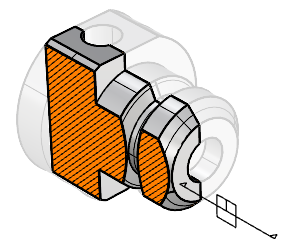

Die Dicke des sichtbaren Teils eines zugeschnittenen Objekts in den Modelleinheiten.
Eigenschaften der Zuschneideebene
Name
Der Name der Zuschneideebene.
Kopien einer Zuschneideebene erhalten aufsteigende Suffixzahlen in ihren Namen.
Beschriften
Zeigt den namen in Ansichtsfenster an, wenn die Zuschneideebene einen Namen erhalten hat.
Nichts
Der Name wird nicht angezeigt.
BeschriftungsPunkt
Der Name wird als Punkt angezeigt.
Die Schriftart und Größe für die Punkt-Etiketten kann nicht gesteuert werden.
Text
Zeigt den Namen als Text nahe der Richtungsangabe an.
Die Größe des Textetiketts ist proportional zur Widgetgröße. Die Schriftart des aktuellen Beschriftungsstil bei der Erzeugung der Zuschneideebene wird angewandt.
Benutzerdefinierte Tiefe
Aktivieren Sie die benutzerdefinierte Tiefe, um den sichtbaren Teil der zugeschnittenen Geometrie auf einen bestimmten Abstand von der Ebene zu beschränken.
Für zugeschnittene Ebenen mit benutzerdefinierter Tiefe wird durch die Aktivierung der Kontrollpunkte der Tiefenpunkt ebenso wie die üblichen Kontrollpunkte der Zuschneideebene angezeigt. Die benutzerdefinierte Tiefe kann interaktiv durch Verschieben dieses Punkts angepasst werden.
Tiefe (Modelleinheiten)
Definiert die Dicke der sichtbaren Portion des zugeschnittenen Objekts.
Wenn die Tiefe auf 0 eingestellt ist, werden dünne Bereiche gezeichnet.
Schnittstil
Bestimmt, wie der Zuschneidebereich auf einem Objekt gefüllt wird, wenn in den Eigenschaften des Objekts Schnittstil=Nach Zuschneideebene eingestellt ist.
Die Farben des Schnittstils überschreiben Druckfarben.
Nach Ebene
Verwendet den Schnittstil der Ebene der Zuschneideebene.
Benutzerdefiniert
Verwendet den eigenen Schnittstil der Zuschneideebene, wie er im Schnittstil-Dialog eingestellt ist.
Vertauscht die zugeschnittenen und nicht zugeschnittenen Richtungen.
Zugeschnittene Objekte
Steuert den Zuschneidestatus von Objekten oder Ebenen unabhängig von der Ansicht.
Alle
Schneidet alle Objekte in zugeschnittenen Ansichten zu.
Ausgewählte einbeziehen
Schneidet nur die für benutzerdefiniertes Zuschneiden ausgewählten Objekte zu.
Ausgewählte ausschließen
Schneidet nur die für benutzerdefiniertes Zuschneiden nicht ausgewählten Objekte zu.
Klicken Sie auf die Schaltfläche, um Objekte für benutzerdefiniertes Zuschneiden hinzuzufügen.
Die Zahl zeigt an, wie viele Objekte ausgewählt worden sind.
Klicken Sie auf die Schaltfläche
, um die Liste zu leeren.
Klicken Sie auf die Schaltfläche, um Ebenen für benutzerdefiniertes Zuschneiden hinzuzufügen.
Die Zahl zeigt an, wie viele Ebenen ausgewählt worden sind.
Klicken Sie auf die Schaltfläche
, um die Liste zu leeren.
Zugeschnittene Ansichten

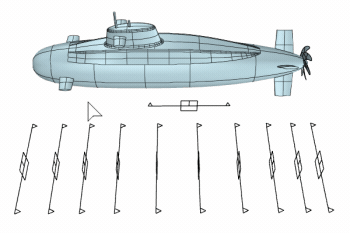

Listet alle Ansichtsfenster im Modell. Die Kontrollkästchen schalten den Zuschneidestatus der ausgewählten Zuschneideebene in den Ansichtsfenstern um.
- Sie können auch auf eine Zuschneideebene in einem Ansichtsfenster doppelklicken, um ihren Zuschneidestatus für dieses Ansichtsfenster umzuschalten.
- Der Befehl ZuschneideebeneInAnsichtsfensterAuswählen wählt die Zuschneideebenen aus, die das aktuelle Modell oder das Detailansichtsfenster zuschneiden.
Modellbereich
Listet erhältliche Modellansichten.
Layoutbereich
Listet erhältliche Layout- und Detailansichten auf.
- Die Detailansichten sind nach Seiten gruppiert.
- Das Symbol
zeigt die derzeit aktivierte Detailansicht an. - Durch Doppelklick auf einen Layoutnamen wird dieser zum aktuellen Layout-Ansichtsfenster gemacht.
- Durch Doppelklicken auf eine Detailansicht in der Liste wird die Detailansicht aktiviert.
Deaktiviert die aktuelle Zuschneidebene in allen Ansichtsfenstern.
Kopiert die Einstellungen einer anderen Zuschneidebene.
Verwandte Befehle
Werkzeugleiste | Menü |
|---|---|
| Entwurf Schnittkurven > Schchnittkurven erstellen |

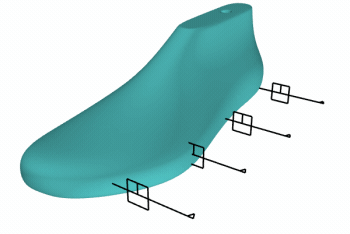

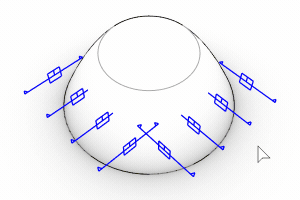

Der Befehl Zuschneidebereiche erzeugt Zuschneideebenen, die durch ausgewählte Objekte mit Einstellungen zur Bestimmung von Richtung, Tiefe, Etikett schneiden, und speichert Schnittansichten als Benannte Ansichten.
Vorgehenweise
Wählen Sie die Objekte zum Zuschneiden aus (drücken Sie die Eingabetaste, um durch alle Objekte zu schneiden).
Platzieren Sie eine oder mehrere Zuschneidebereiche in Ansichtsfenstern.
Während der Platzierung färbt sich das Zuschneide-Widget rot, wenn es den umfassenden Hüllkörper der in Frage kommenden Objekte in Weltkoordinaten nicht schneidet.
Befehlszeilenoptionen können für jeglichen Zuschneidebereich vor ihrer Platzierung eingestellt werden.
Benutzerhandbuch - Architekturzeichnungen
Befehlszeilenoptionen
Richtung
Stellt die Richtung des Zuschneidebereichs ein.
Konstruktionsebene
Der Zuschneidebereich liegt parallel zur aktuellen Konstruktionsebene.
X
Der Zuschneidebereich verläuft senkrecht zur aktuellen KEbene und parallel zur X-Achse.
Y
Der Zuschneidebereich verläuft senkrecht zur aktuellen KEbene und parallel zur Y-Achse.
Benutzerdefiniert
Der Zuschneidebereich verläuft senkrecht zur aktuellen KEbene und parallel zu der durch zwei Punkte bestimmten Richtung.
BenutzerdefinierteTiefe
Ist sie auf Nein gesetzt, ist die Tiefe der Zuschneideebene unendlich. Wenn die Tiefe-Option auf "Ja" gesetzt ist, erscheint sie in der Befehlszeile und ermöglicht dem Benutzer die Einstellung der Tiefe.
Tiefe
Definiert die Dicke der sichtbaren Portion des zugeschnittenen Objekts. Standardmäßig ist dies die Tiefe Null.
Zuschneiden
Aktiviert oder deaktiviert das Zuschneiden der Ansicht, die beim Start des Befehls aktiv ist. Die zuzuschneidenden Ansichten können jederzeit in den Eigenschaften der Zuschneideebene festgelegt oder geändert werden.
Name
Legt das für die Abschnittsnamen verwendete Präfix fest. Die Namen der Abschnitte werden inkrementiert; wenn Sie z. B. Name=SEC eingeben, werden die Abschnitte so benannt: SEC_01, SEC_02, SEC_03, etc.
EtikettModus
Legt fest, wie Abschnittsnamen in Ansichtsfenstern angezeigt werden sollen. Der Standardbeschriftungsmodus ist Text.
Nichts
Der Name wird nicht angezeigt.
BeschriftungsPunkt
Der Name wird als Punkt angezeigt.
Die Schriftart und Größe für die Punkt-Etiketten kann nicht gesteuert werden.
Text
Zeigt den Namen als Text nahe der Richtungsangabe an.
Die Größe des Textetiketts ist proportional zur Widgetgröße. Die Schriftart des aktuellen Beschriftungsstil bei der Erzeugung der Zuschneideebene wird angewandt.
InBenannteAnsichtSpeichern
Erzeugt eine benannte Ansicht, die einer Ansicht des Abschnitts entspricht.
Anmerkung: Schnitte, die in einem perspektivischen Ansichtsfenster platziert werden, erzeugen benannte Ansichten in perspektivischen Projektionen, nicht in parallelen Projektionen.
Umkehren

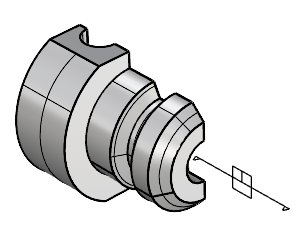

Kehrt die Richtung des Zuschneidebereichs um.
Mehr unter
Zuschneideebene
Erzeugt eine Ebene, die Objekte ausblendet.
SchnittZeichnungen
Extrahiert Abschnitte und Hintergrundgeometrie von Zuschneideebenen zur Erzeugung von 2D-Zeichnungen auf der oberen Welt-Ebene auf den ausgewählten Positionen.
Werkzeugleiste | Menü |
|---|---|
| Entwurf Schnittkurven > Zuschneiden aller ansichten aufheben |
Der Befehl ZuschneidebereicheLöschen löscht den Zuschneidestatus eines oder mehrerer Zuschneide-Widgets in einer oder mehreren Ansichten.
Vorgehenweise
Wählen Sie eines oder mehrere Zuschneide-Widgets
Verwenden Sie die Option Alle, um alle sichtbaren Zuschneide-Widgets auszuwählen.
Klicken Sie in das Ansichtsfenster, um seinen Zuschneidestatus für ausgewählte Zuschneide-Widgets zu deaktivieren.
Verwenden Sie die Option Alle, um alle Ansichtsfenster zu deaktivieren.
Werkzeugleiste | Menü |
|---|---|
| Entwurf Bereiche > Zeichnungen erstellen |

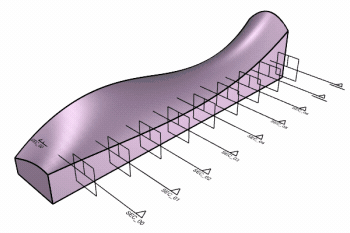

Der Befehl SchnittZeichnungen extrahiert Schnitte und Hintergrund-Geometrie von Zuschneideebenen, um 2D-Zeichnungen zu erzeugen und sie dann auf die Welt-XY-Ebene an den ausgewählten Positionen zu projizieren.
Jede Schnittzeichnung wurde als Instanz einer Blockdefinition erstellt.
Objekten in Schnittzeichnungsblöcken wird Attributbenutzertext für den Namen der Zuschneideebene und Zeichnungstyp hinzugefügt, wie Sichtbar oder Ausgeblendet.
Verwenden Sie die Befehle TestSelKey, TestSelValue und TestSelKeyValue mit TeilObjektAuswahl=Ja, um Zeichnungsobjekte direkt in Blockinstanzen auszuwählen.
Die ausgegebenen Zeichnungen sind nach Ebenen organisiert, um die Sichtbarkeit in Modellierungs- und Layoutbereichen zu steuern. Beim Löschen einer Zuschneideebene werden auch die zugehörige Blockdefinition, Zeichnung und die Ebenen gelöscht.
Schnittzeichnungen werden interaktiv aktualisiert, wenn die zugehörigen Zuschneideebenen verschoben werden. Wenn die beschnittenen Objekte oder ihre Eigenschaften geändert werden, müssen Sie den Befehl SchnittZeichnungenAktualisieren verwenden, um die Zeichnungen zu aktualisieren. Zerlegen Sie Schnittzeichnungsblöcke, um die Verknüpfung der Zeichnungsobjekte mit den Eingabeobjekten aufzuheben.
Vorgehenweise
Wählen Sie eine oder mehrere Zuschneideebenen
Verwenden Sie die Option Alle, um Zeichnungen für alle sichtbaren Zuschneideebene zu erstellen.
Wählen Sie Platzierungspunkte aus.
Der Pfeil auf dem Display-Feedback zeigt die Aufwärtsrichtung der Zuschneideebene an.
Punktobjekte werden erstellt, wenn Zuschneideebenen die Kurven schneiden.
Das Rechteck ist der Hüllkörper des aktuellen Abschnitts, um mit Platzierung zu helfen.
Bei Zuschneideebenen, die auf Ausgewählte einbeziehen oder Ausgewählte ausschließen eingestellt sind, hat die Sichtbarkeit von Objekten und Ebenen keinen Einfluss auf die Schnitzeichnungen. Die Sichtbarkeit von Objekten und Ebenen wird nur berücksichtigt, wenn die Zuschneideebenen auf Alle Objekte eingestellt sind.
Benutzerhandbuch - Architekturzeichnungen
Optionen
Zeichnungsoptionen
Automatische Aktualisierung
Steuert, ob sich die Schnittzeichnung aktualisiert wenn die Zuschneideebene verschoben wird.
An-Ort Projizieren
Erstellt die aktuelle Zeichnung auf dem Objektschnitt.
Ausgabe in Schnittzeichnungen-Ebene
Erstellt alle Schnittzeichnungen auf den gleichen Ebenen unter der übergeordneten Schnittzeichnungen-Ebene. Bei Deaktivierung wird jede Schnittzeichnung in ihrer eigenen Ebenengruppe erstellt.
Etikett
Bestimmt, ob Schnittzeichnungen ein Etikett mit einschließen, und welcher Etikettentyp zu verwenden ist.
Nichts
Kein Etikett wird erzeugt.
Beschriftungspunkt
Verwendet Textpunkte für Etiketten.
Punktanmerkungen werden immer horizontal ausgerichtet.
Text
Verwendet Textobjekte für Etiketten.
Textetiketten können an gedrehten Zeichnungen ausgerichtet werden.
Eigenschaften
Definiert, wie die Objekteigenschaften (Anzeigeobjekt, Linientyp, Druckbreite usw.) von Schnittzeichnungen eingestellt werden.
Aus Eingabeobjekten
Die Schnittzeichnungen werden in einer neuen Ebenenstruktur für die Zeichnungen angelegt; Eigenschaften werden jedoch "Nach Objekt“ zugewiesen, wobei diejenigen der Quellobjekte übernommen werden (Echtbilddarstellung). Das Ändern der Eigenschaften der Ausgabeebenen hat KEINE AUSWIRKUNG darauf (außer für Objekte auf den Ebenen "Ausgeblendet", "Ausgeblendete Tangenten“ oder "Silhouette").
Ob die Ausgabe in die Vorlagenebenen geschieht oder nicht, wird durch das Kontrollkästchen Ausgabe in Schnittzeichnungen-Ebene bestimmt.
Nach Ausgabe-Ebenen
Die Zeichnungen werden in einer neuen Ebenenstruktur für die Zeichnungen angelegt, und Eigenschaften werden jedoch "Nach Ebene“ zugewiesen. Das Ändern der Eigenschaften der Ausgabeebenen wirkt sich darauf aus.
Ob die Ausgabe in die Vorlagenebenen geschieht oder nicht, wird durch das Kontrollkästchen Ausgabe in Schnittzeichnungen-Ebene bestimmt.
Zur Voreinstellung von Ebeneneigenschaften
Verwenden Sie den Befehl VorlageFürSchnittzeichnungErstellen zum Erstellen von "Vorlagenebenen", welche die Eigenschaften von Schnittzeichnungs-Ausgabeebenen vordefinieren. Wenn Ausgabe in Schnittzeichnungen-Ebene aktiviert ist, werden Schnittzeichnungen auf den Vorlagenebenen erstellt. Ist sie deaktiviert, wird jede Schnittzeichnung in ihrer eigenen Ebenengruppe erstellt, unter Anwendung der Vorlagenebeneneigenschaften.
Ursprungsebenen verwenden
Erzeugt die Schnittzeichnungen auf der gleichen Ebene wie die Eingabeobjekte, statt neue Ebenenstrukturen zu erzeugen.

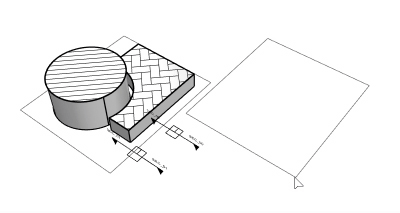

ReferenzPunkt
Definiert einen Punkt, der zur Ausrichtung mehrerer separat erzeugter Schnittzeichnungen verwendet wird, oder zum Beibehalten der Position einer Schnittzeichnung, wenn sie nach Änderung der zugeschnittenen Objekte neu erstellt wird.
Klicken Sie auf die Schaltfläche und wählen Sie einen Punkt im Ansichtsfenster.
Ausgabeoptionen
Schnittschraffur erstellen
Steuert, ob Schraffuren von Zuschneidebereichen aus erstellt werden, wenn der Schnittstil des Objekts auf Anzeige einer Schraffur eingestellt ist.
Schnittfläche erstellen
Steuert, ob planare Flächen von den Zuschneidebereichen von Volumenkörpern aus erstellt werden.

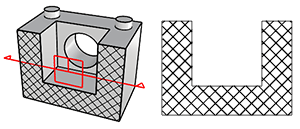

Hintergrund hinzufügen
Projiziert die sichtbaren und ausgeblendeten Silhouettenkurven vor die Zuschneideebene.
Die Option Hintergrund Hinzufügen wird keine ausgeschlossenen Objekte oder Objekte auf ausgeschlossenen Ebenen zeichnen, die in Zuschneideebene-Eienschaften definiert sind.
Ausgeblendet
Zeichnet ausgeblendete Kurven auf dem Hintergrund.
Tangente
Zeichnet Tangentenkanten auf dem Hintergrund.
Silhouette
Zeichnet Silhouettenkurven auf dem Hintergrund.
Projektion
Definiert die Projektionsart der Kamera auf Parallel, Perspektive oder Reflexion (Parallelreflexion).
Die Kameraposition ist auf den nächsten Punkt auf der Zuschneideebene vom Zentrum des Begrenzungsquaders zugeschnittener Objekte aus eingestellt.

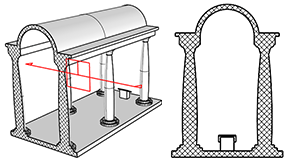

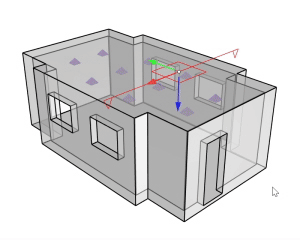

Die reflektierte Projektion erzeugt eine "Reflektierte" Gruppe von Ebenen für Deckeneigenschaften. Durch Deaktivieren dieser ebenen werden die Zeichnungen der Parallelprojektion angezeigt.
Die reflektierte Projektion projiziert Deckeneigenschaften, Lichter in diesem Beispiel, auf die Schnittzeichnung.
Die Zuschneideebene muss nach unten weisen, um die Deckeneigenschaften zu zeichnen.
Mehr unter
Zuschneideebene
Erzeugt eine Ebene, die Objekte ausblendet.
Querschnittskurven
Erzeugt Zuschneideebenen, die durch ausgewählte Objekte mit Einstellungen zur Bestimmung von Richtung, Tiefe, Etikett schneiden, und speichert Schnittansichten als Benannte Ansichten.
Werkzeugleiste | Menü |
|---|---|
|
Der Befehl ZuschneideebeneEigenschaften verwaltet die Eigenschaften einer Zuschneideebene in der Befehlszeile.
Werkzeugleiste | Menü |
|---|---|
| Entwurf Schnittkurven > Vorlagenebenen erstellen |
Der Befehl VorlageFürSchnittzeichnungErstellen erstellt eine Gruppe von Referenzebenen für den Befehl SchnittZeichnungen, um Eigenschaften wie Farbe, Linientyp und Druckbreite für seine Ausgabeebenen zu übernehmen.
Vorlagenebenen ermöglichen es Ihnen, Zeichnungsstandards einmal zu bestimmen und sie für jede Schnittzeichnung im Dokument zu verwenden.
Wenn das Erstellen von Schnittzeichnungen mit Ausgabe in Schnittzeichnungen-Ebene aktiviert ist, werden Schnittzeichnungen auf den Vorlagenebenen erstellt. Wenn es deaktiviert ist, wird jede Schnittzeichnung in ihrer einen Ebenengruppe unter Verwendung der Vorlagenebenen-Eigenschaften erstellt. Ist Letzteres der Fall, werden die Schnittzeichungsebenen nicht durch Änderungen an den Vorlagenebenen aktualisiert.
Benennen Sie die Vorlagenebenen nicht um, da Schnittzeichnungen sie dem Namen nach referenzieren.
Vorgehenweise
Führen Sie den Befehl VorlageFürSchnittzeichnungErstellen aus, um Vorlagenebenen im Ebenenpanel zu erstellen.
Stellen Sie die Eigenschaften der Vorlagenebene ein, um Ihren Zeichnungsstandard zu bestimmen.
Führen Sie den Befehl SchnittZeichnungen mit der Eigenschaften-Option Nach Ausgabe-Ebenen aus, damit die Zeichnungsebenen Eigenschaften aus den Vorlagenebenen übernehmen.
| Werkzeugleiste | Menü |
|---|---|
|
|
Mit dem Befehl ZuschneideebeneDeaktivieren werden die ausgewählten Zuschneideebenen im aktiven Ansichtsfenster ausgeblendet.
| Werkzeugleiste | Menü |
|---|---|
|
|
Mit dem Befehl ZuschneideebenenAktivieren werden die ausgewählten Zuschneideebenen im aktiven Ansichtsfenster eingeblendet.
Mehr unter
Anzeigemodi von Ansichtsfenster definieren
Werkzeugleiste | Menü |
|---|---|
| Entwurf Querschnittskurven > Zeichnungen bearbeiten |
Der Befehl SchnittZeichnungenBearbeiten ermöglicht es, die Optionen-Einstellungen für vorhandene Schnittzeichnungen zu aktualisieren.
Vorgehenweise
Wählen Sie eine Zuschneideebene oder eine Schnittzeichnung
zum Bearbeiten aus. Oder doppelklicken Sie auf die Schnittzeichnung.
Optionen
Zeichnungsoptionen
Automatische Aktualisierung
Steuert, ob sich die Schnittzeichnung aktualisiert wenn die Zuschneideebene verschoben wird.
An-Ort Projizieren
Erstellt die aktuelle Zeichnung auf dem Objektschnitt.
Ausgabe in Schnittzeichnungen-Ebene
Erstellt alle Schnittzeichnungen auf den gleichen Ebenen unter der übergeordneten Schnittzeichnungen-Ebene. Bei Deaktivierung wird jede Schnittzeichnung in ihrer eigenen Ebenengruppe erstellt.
Etikett
Bestimmt, ob Schnittzeichnungen ein Etikett mit einschließen, und welcher Etikettentyp zu verwenden ist.
Nichts
Kein Etikett wird erzeugt.
Beschriftungspunkt
Verwendet Textpunkte für Etiketten.
Punktanmerkungen werden immer horizontal ausgerichtet.
Text
Verwendet Textobjekte für Etiketten.
Textetiketten können an gedrehten Zeichnungen ausgerichtet werden.
Eigenschaften
Definiert, wie die Objekteigenschaften (Anzeigeobjekt, Linientyp, Druckbreite usw.) von Schnittzeichnungen eingestellt werden.
Aus Eingabeobjekten
Die Schnittzeichnungen werden in einer neuen Ebenenstruktur für die Zeichnungen angelegt; Eigenschaften werden jedoch "Nach Objekt“ zugewiesen, wobei diejenigen der Quellobjekte übernommen werden (Echtbilddarstellung). Das Ändern der Eigenschaften der Ausgabeebenen hat KEINE AUSWIRKUNG darauf (außer für Objekte auf den Ebenen "Ausgeblendet", "Ausgeblendete Tangenten“ oder "Silhouette").
Ob die Ausgabe in die Vorlagenebenen geschieht oder nicht, wird durch das Kontrollkästchen Ausgabe in Schnittzeichnungen-Ebene bestimmt.
Nach Ausgabe-Ebenen
Die Zeichnungen werden in einer neuen Ebenenstruktur für die Zeichnungen angelegt, und Eigenschaften werden jedoch "Nach Ebene“ zugewiesen. Das Ändern der Eigenschaften der Ausgabeebenen wirkt sich darauf aus.
Ob die Ausgabe in die Vorlagenebenen geschieht oder nicht, wird durch das Kontrollkästchen Ausgabe in Schnittzeichnungen-Ebene bestimmt.
Zur Voreinstellung von Ebeneneigenschaften
Verwenden Sie den Befehl VorlageFürSchnittzeichnungErstellen zum Erstellen von "Vorlagenebenen", welche die Eigenschaften von Schnittzeichnungs-Ausgabeebenen vordefinieren. Wenn Ausgabe in Schnittzeichnungen-Ebene aktiviert ist, werden Schnittzeichnungen auf den Vorlagenebenen erstellt. Ist sie deaktiviert, wird jede Schnittzeichnung in ihrer eigenen Ebenengruppe erstellt, unter Anwendung der Vorlagenebeneneigenschaften.
Ursprungsebenen verwenden
Erzeugt die Schnittzeichnungen auf der gleichen Ebene wie die Eingabeobjekte, statt neue Ebenenstrukturen zu erzeugen.
Ausgabeoptionen
Schnittschraffur erstellen
Steuert, ob Schraffuren von Zuschneidebereichen aus erstellt werden, wenn der Schnittstil des Objekts auf Anzeige einer Schraffur eingestellt ist.
Schnittfläche erstellen
Steuert, ob planare Flächen von den Zuschneidebereichen von Volumenkörpern aus erstellt werden.
Hintergrund hinzufügen
Projiziert die sichtbaren und ausgeblendeten Silhouettenkurven vor die Zuschneideebene.
Die Option Hintergrund Hinzufügen wird keine ausgeschlossenen Objekte oder Objekte auf ausgeschlossenen Ebenen zeichnen, die in Zuschneideebene-Eienschaften definiert sind.
Ausgeblendet
Zeichnet ausgeblendete Kurven auf dem Hintergrund.
Tangente
Zeichnet Tangentenkanten auf dem Hintergrund.
Silhouette
Zeichnet Silhouettenkurven auf dem Hintergrund.
Projektion
Definiert die Projektionsart der Kamera auf Parallel, Perspektive oder Reflexion (Parallelreflexion).
Die Kameraposition ist auf den nächsten Punkt auf der Zuschneideebene vom Zentrum des Begrenzungsquaders zugeschnittener Objekte aus eingestellt.
Die reflektierte Projektion erzeugt eine "Reflektierte" Gruppe von Ebenen für Deckeneigenschaften. Durch Deaktivieren dieser ebenen werden die Zeichnungen der Parallelprojektion angezeigt.
Die reflektierte Projektion projiziert Deckeneigenschaften, Lichter in diesem Beispiel, auf die Schnittzeichnung.
Die Zuschneideebene muss nach unten weisen, um die Deckeneigenschaften zu zeichnen.
Mehr unter
SchnittZeichnungen
Extrahiert Abschnitte und Hintergrundgeometrie von Zuschneideebenen zur Erzeugung von 2D-Zeichnungen auf der oberen Welt-Ebene auf den ausgewählten Positionen.
Werkzeugleiste | Menü |
|---|---|
| Entwurf Querschnittskurven > Querschnittskurven extrahieren |
Der Befehl ZuschneidebereicheExtrahieren dupliziert die Querschnittsbegrenzungen und Füllungen von den Objekten, die durch die ausgewählte Zuschneideebene als Kurven und Schraffierungen zugeschnitten werden.
- Der Befehl ZuschneidebereicheExtrahieren extrahiert nur dünne Schnitte von Objekten. Der Befehl ZugeschnitteneTeileExtrahieren bietet Optionen zum Extrahieren von Schnitten mit einer bestimmten Dicke.
Vorgehenweise
Wählen Sie eine oder mehrere Zuschneideebenen
Befehlszeilenoptionen
Kurve [Ja | Nein]
Gibt an, ob Schnittbegrenzungen als Kurven extrahiert werden.
Schraffur [Ja | Nein]
Gibt an, ob Schnittfüllungen als Schraffuren extrahiert werden.
Gruppieren [Ja | Nein]
Gibt an, ob Ausgabeobjekte gruppiert werden.
Werkzeugleiste | Menü |
|---|---|
| Entwurf Querschnittskurven > Teile extrahieren |
Der Befehl ZugeschnitteneTeileExtrahieren extrahiert 3D-Teile zugeschnittener Modell-Objekte aus Zuschneideebenen.
Von Objekten, die keine vollständig geschlossene Überschneidung mit der Zuschneideebene bilden, gibt es keine Ausgabe.
Vorgehenweise
Wählen Sie ein oder mehrere Zuschneideebenen aus und drücken Sie die Eingabetaste.
Bei den ausgegebenen Teilen kann es sich je nach Art des zugeschnittenen Objekts um NURBS- oder Polygonnetzobjekte handeln.
Befehlszeilenoptionen
ZuschneideebeneTiefeVerwenden
Extrahiert die Teile unter Verwendung der Benutzerdefinierten Tiefe, die in Eigenschaften der Zuschneideebene als Dicke festgelegt wurde.
Wenn die benutzerdefinierte Tiefe deaktiviert ist, wird 0 als Dicke verwendet.
ZuschneideebeneTiefeVerwenden=Ja blendet die Optionen Dicke und Standort aus.
Dicke
Bestimmt die Dicke des Teils.
Wenn die Dicke 0 ist, werden planare Teile zurückgegeben. Andernfalls werden 3D-Volumenkörper zurückgegeben.
Standort
Die Position des Teils hinsichtlich der Zuschneideebene.
Front
Erzeugt das Teil vor dem Zuschneide-Widget.
Die Dreiecke zeigen nach vorne.
Zentrum
Erzeugt das Teil mit dem Zuschneide-Widget auf der mittleren Ebene.
Rück
Erzeugt das Teil hinter dem Zuschneide-Widget.
Gruppieren
Gibt an, ob Ausgabeobjekte gruppiert werden.
Werkzeugleiste | Menü |
|---|---|
| Entwurf Querschnittskurven > Zeichnung verschachteln |
Der Befehl VerschachtelteSchnittZeichnung projiziert Objektschnitte vom 3D-Raum auf die Welt-XY-Ebene, auf der aktuellen Ebene, mit benutzerdefininiertem Abstand und GAnordnung. Die Ausgabe sind statische Schnappschüsse der Schnittlayouts, die bei Schnittänderungen nicht aktualisiert werden.
Vorgehenweise
Wählen Sie die Zuschneideebenen aus.
Verwenden Sie die Option Alle, um Zeichnungen aus allen sichtbaren Zuschneideebenen zu erstellen.
Die Option Alles erstellt in alphabetischer Reihenfolge nach Schnittnamen geordnete Zeichnungen
Wählen Sie den Basispunkt, um die erste Zeichnung zu platzieren.
Die anderen Zeichnungen werden entsprechend den Optionseinstellungen angeordnet.
Befehlszeilenoptionen
VolumenkörperAnzeigen [Ja|Nein]
Erstellt planare Flächen aus den Zuschneidebereichen von Volumenkörpern.
Anordnung [WeltX|WeltY]
Ordnet die Layouts horizontal entlang der Welt-X-Achse oder vertikal entlang der Welt-Y-Achse an.
Abstand [Zahl]
Gibt den Abstand zwischen den projizierten Zeichnungen in Modelleinheiten an.
Breite [Zahl]
Wenn Anordnung=WeltX, schränkt der Breitenwert in Modelleinheiten ein, wie viele Zeichnungen in eine Reihe passen können. Bei Bedarf werden neue Zeilen hinzugefügt, um alle Zeichnungen unterzubringen.
EtikettAnzeigen [Ja|Nein]
Fügt den Zeichnungen Schnittnamen hinzu.
EtikettAnzeigen=Ja fügt die Optionen EtikettenStil und EtikettenStandort hinzu.
EtikettenStil [Beschriftungspunkt|Text]
Setzt den Typ der Beschriftung auf Text oder Punkt.
EtikettenStandort [Außen|Innen]
Platziert Etiketten außerhalb oder innerhalb der Zeichnungen.
Mehr unter
Querschnittskurven
Erzeugt Zuschneideebenen, die durch ausgewählte Objekte mit Einstellungen zur Bestimmung von Richtung, Tiefe, Etikett schneiden, und speichert Schnittansichten als Benannte Ansichten.
Werkzeugleiste | Menü |
|---|---|
| Entwurf Querschnittskurven > Verwaiste Zeichnungen löschen |
Der Befehl VerwaisteZeichnungenLöschen löscht die Schnittzeichnungen, deren ursprüngliche Zuschneideebenen nicht mehr vorhanden sind.
Verwenden Sie diesen Befehl zum Bereingen der Schnittzeichnungsausgabe nach dem Löschen von Zuschneideebenen.
Zugehörige Blockdefinitionen und Ebenen werden nicht gelöscht.
Verwenden Sie VerwaisteZeichnungenAuswählen für die Vorschau verwaister Zeichnungen, bevor Sie sie entfernen.
Werkzeugleiste | Menü |
|---|---|
| Entwurf Querschnittskurven > KEbenen speichern |
Der Befehl ZuschneidebereichKEbenenSpeichern speichert Benannte Konstruktionsebenen unter Verwendung der Namen und Ausrichtungen ausgewählter Zuschneide-Ebenen.
Die gespeicherte KEbene wird nach dem Namen der Clipping-Ebene benannt.
Die gespeicherte benannte KEbene wird aktualisiert, wenn die zugehörige Zuschneideebene verschoben wird.
Beim Löschen einer Zuschneideebene wird auch die zugehörige Benannte KEbene gelöscht, nicht jedoch umgekehrt.
Vorgehenweise
Wählen Sie die Zuschneideebene(n) aus.
Verwenden Sie die Option Alle, um Benannte KEbenen aus allen sichtbaren Zuschneideebenen zu erstellen.
Werkzeugleiste | Menü |
|---|---|
| Entwurf Querschnittskurven > Ansichten speichern |
Der Befehl ZuschneidebereichAnsichtenSpeichern speichert die Ansichten ausgewählter Zuschneidebereiche im Panel Benannte Ansichten.
Die gespeicherte Ansicht wird nach dem Namen der Clipping-Ebene benannt.
Die gespeicherte Benannte Ansicht wird aktualisiert, wenn die zugehörige Zuschneideebene verschoben wird.
Beim Löschen einer Zuschneideebene wird auch die zugehörige Benannte Ansicht gelöscht, nicht jedoch umgekehrt.
Vorgehenweise
Wählen Sie die Zuschneideebene aus.
Wählen Sie die Option Alle, um Benannte Ansichten aus allen sichtbaren Zuschneideebenen zu speichern.
Definieren Sie die Befehlszeilenoptionen.
Befehlszeilenoptionen
Projektion [Parallel|Perspektive]
Setzt die gespeicherte Ansichtsprojektion auf Parallel oder Perspektive.
Zuschneiden [Ja|Nein]
Schneidet die gespeicherte Ansicht mit der Zuschneideebene zu.
KEbeneEinstellen [Ja|Nein]
Setzt die KEbene der gespeicherten Ansicht auf die Zuschneideebene.
Werkzeugleiste | Menü |
|---|---|
| Entwurf Querschnittskurven > Zeichnungen aktualisieren |
Der Befehl SchnittZeichnungenAktualisieren aktualisiert Schnittzeichnungen, um Änderungen in der zugeschnittenen Geometrie wiederzugeben.
Dynamische Schnittzeichnungen werden automatisch aktualisiert, wenn die Zuschneideebenen transformiert werden, wenn aber zugeschnittene Objekte bearbeitet oder neue Objekte hinzugefügt werden, erfolgt die Aktualisierung nicht automatisch.
Vorgehenweise
Wählen Sie die Zuschneideebenen aus, deren Zeichnungen Sie aktualisieren möchten.
Sie können auch die zu aktualisierenden Schnittzeichnungen auswählen.
Verwenden Sie die Option Alle, um Zeichnungen für alle sichtbaren Zuschneideebenen zu erstellen.
Werkzeugleiste | Menü |
|---|---|
| Entwurf Schnittkurven > Schchnittkurven anzeigen |
Der Befehl ZuschneidebereicheAnzeigen richtet die Ansicht und/oder Konstruktionsebene eines Ansichtsfensters so aus, dass sie mit der ausgewählten Zuschneideebene übereinstimmen.
Vorgehenweise
Wählen Sie eine oder mehrere Zuschneideebenen
Verwenden Sie die Option Alle, um alle sichtbaren Zuschneide-Ebenen auszuwählen.
Wählen Sie für jede der ausgewählten Ebenen ein Ansichtsfenster aus.
Befehlszeilenoptionen
Zuschneiden [Ja|Nein]
Schneidet den ausgewählten Abschnitt in der ausgewählten Ansicht zu.
Das Ansichtsfenster wird in den Eigenschaften der Zuschneideebene aktiviert.
AndereSchnitteLöschen [Ja|Nein]
Macht das Zuschneiden alle anderen Abschnitte rückgängig.
Das Ansichtsfenster wird in den Eigenschaften aller anderen Zuschneideebenen deaktiviert.
AnsichtDefinieren [Ja|Nein]
Richtet die Ansicht an der Zuschneideebene aus.
KEbeneEinstellen [Ja|Nein]
Richtet die KEbene an der Zuschneideebene aus.
Werkzeugleiste | Menü |
|---|---|
| Entwurf Schnittkurven > Auf Zeichnungen zoomen |
Der Befehl SchnittZeichnungenZoomen zoomt das aktuelle Ansichtsfenster, um die Schnittzeichnungen ausgewählter Zuschneideebenen zu umschließen.
Vorgehenweise
Klicken Sie auf das Ansichtsfenster, wo Sie zu den Schnittzeichnungen zoomen wollen.
Wählen Sie eine oder mehrere Zuschneideebenen in jeglichem Ansichtsfenster.
Befehlszeilenoptionen
Alle
Zoomt die Ansicht, um alle Schnittzeichnungen zu umschließen.
