Schnittstil
Dokumentstile
Auflisten
Listet die Schnittstile auf, die in Dokumenteigenschaften > Schnittstile definiert sind.
Menü
Speichern als
Erstellt einen neuen Schnittstil anhand der aktuellen Einstellungen.
Änderungen speichern
Aktualisiert den aktuellen Schnittstil mit Einstellungsänderungen.
Löschen
Entfernt den aktuellen Schnittstil aus Dokumenteigenschaften.

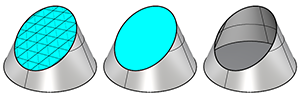

Schraffierung
Muster
Dropdownmenü Schraffierungsmuster
Zusätzliche Muster durchsuchen
Fügt dem Modell ein vorinstalliertes Schraffurmuster hinzu.
Suche
Listet nur die Schraffurmuster auf, deren namen Eingabetext beinhalten.
Liste der Muster
Die Miniaturansichten im Modell verfügbarer Schraffurmuster.
Schieberegler zur Skalierung
Verschieben Sie den Schieberegler, um die Größe der Muster-Miniaturansichten zu ändern.
Rasteransicht
Zeigt Schraffurmuster als große, in einem Raster angeordnete Miniaturansichten an.
Listenansicht
Zeigt Schraffurmuster in einer vertikalen Liste mit kleineren Vorschauen an.
Skalierungstypen
Der Reiter der Skalierungstypen ermöglicht es Ihnen, die Schraffierungsmuster nach ihren Skalierungstypen zu filtern.
Alles
Listet alle Schraffierungsmuster ohne Berücksichtigung der Skalierungstypen auf.
Layout
Listet nur die Schraffierungsmuster auf, die Layouteinheiten verwenden.
Modell
Listet nur die Schraffierungsmuster auf, die Modelleinheiten verwenden.
Wenn ein Schraffurmuster auf die Verwendung von Modelleinheiten eingestellt ist, wirkt sich Schraffurskalierung verwenden nicht darauf aus.
Kontextmenü der rechten Maustaste
Klicken Sie mit der rechten Maustaste auf die Musterliste, um das Kontextmenü anzuzeigen.
Zusätzliche Muster durchsuchen
Fügt dem Modell ein vorinstalliertes Schraffurmuster hinzu.
Schraffierungsmuster importieren
Importiert Schraffierungsmuster aus einer .3dm- oder .pat-Datei.
Vorschauen zeigen Umrissfarbe der Mustereinheit an
Unterscheidet Schraffurmuster-Skalierungstypen nach Umrissfarben: Rot für Layout-Einheiten und Blau für Modelleinheiten.
Vorschauen zeigen Symbol der Mustereinheit an
Unterscheidet Schraffurmuster-Skalierungstypen nach Overlay-Symbolen: für Layout-Einheiten und für Modelleinheiten.
Musterfarbe
Die Anzeigefarbe des Schraffierungsmusters.
Nach Objekt
Die Farbe kommt vom Ursprung, der das Objekt, die Ebene oder die Zuschneideebene sein könnte.
Benutzerdefinierte Farbe
Wählen Sie eine Farbe für das Schraffierungsmuster.
Musterdrehung
Der Drehwinkel des Schraffierungsmusters.
Musterskalierung
Der Skalierungsfaktor des Schraffierungsmusters.
Hintergrundfarbe
Die Farbe füllt die Schraffierungsbegrenzung.
Ansichtsfenster
Die Farbe basiert auf den Einstellungen für die Zuschneideebene des Anzeigemodus des Ansichtsfensters.
Begrenzung
Anzeigen
Zeichnet die Begrenzungskurven der Schraffierung.
Linientyp
Der von den Begrenzungskurven verwendete Linientyp.
Nach Ebene
Verwendet den Linientyp der Ebene.
Benutzerdefiniert
Verwendet einen benutzerdefinierten Linientyp:
Breite-Skalierung anzeigen
Der Skalierungsfaktor der Linientypbreite.
Farbe
Nach Objekt
Die Farbe kommt vom Ursprung, der das Objekt, die Ebene oder die Zuschneideebene sein könnte.
Benutzerdefinierte Farbe
Farbe für die Begrenzungskurve auswählen.
Drucken
Muster-Druckfarbe
Bestimmt die Druckfarbe des Schraffurmusters.
Nach Objekt
Die Farbe kommt vom Ursprung, der das Objekt, die Ebene oder die Zuschneideebene sein könnte.
Hintergrund-Druckfarbe
Bestimmt die Druckfarbe der Schraffurhintergrundfüllung.
Ansichtsfenster
Die Farbe basiert auf den Einstellungen für die Zuschneideebene des Anzeigemodus des Ansichtsfensters.
Begrenzungs-Druckfarbe
Bestimmt die Druckfarbe der Schnittbegrenzungskurven.
Nach Objekt
Die Farbe kommt vom Ursprung, der das Objekt, die Ebene oder die Zuschneideebene sein könnte.
Begrenzungs-Druckbreite
Bestimmt die Druckbreite der Schnittbegrenzungskurven.
Nach Objekt
Die Druckbreite kommt vom Ursprung, der das Objekt, die Ebene oder die Zuschneideebene sein könnte.
Offene Objekte schneiden
Füllt den geschlossenen Schnitt auf einem offenen Objekt.
Die Befehle Kontur und Schnitt (Ausgabe=Alles) erzeugen immer Schnittkurven aus Objekten, selbst wenn diese Option deaktiviert ist.
(Für Objekteigenschaften)
Stellt die Standardeinstellungen wieder her.
(Für Ebenen)
Entfernt den Schnittstil aus der Ebene.
