Detail

Werkzeugleiste Menü

Entwurf
Layout

Ansicht

Layout > Detailansicht hinzufügen

Mit dem Befehl Detail werden die Layout-Detailansichtsfenster verwaltet.

Detailansichtsfenster sind Modellierungsansichtsfenster, die auf ein Layout-Ansichtsfenster platziert werden können.

Ausgewählte Detailansichten können mit dem Befehl Kopieren kopiert werden.

Befehlszeilenoptionen

Hinzufügen

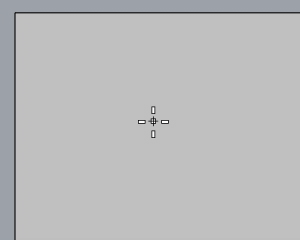

Es wird ein Rechteck gezeichnet, um eine Detailansicht hinzuzufügen.

Aktivieren

Sie können auch das Detail doppelklicken, um es zu aktivieren. Zur Deaktivierung doppelklicken Sie auf einen anderen Bereich auf dem Bildschirm.

  • Doppelklicken Sie im überlappenden Bereich von Detailansichten in die Nähe der Mitte einer Detailansicht, um sie zu aktivieren.
AusDetail

Fügt eine neue Detailansicht mit auf der relativen Position der ausgewählten Detailansicht basierenden Blickrichtung hinzu.

Projektion (ErsterWinkel/DritterWinkel)

Erstellt neue Detailansichten basierend auf den Regeln der Europäischen oder Amerikanischen Projektion.

Europäische Projektion

Amerikanische Projektion
AusKurve

Verwendet eine vorhandene geschlossene Kurve in einem Layout als Rahmen einer neuen Detailansicht.

Projektion

Definiert die Projektion für die Detailansicht. Sie kann Oben, Unten, Links, Rechts, Vorne, Hintenoder Perspektivesein.

Skalierung

Definiert den Abstand auf dem Layout auf einen Abstand im Modell.

Sperren

Sperrt Details, so dass die Ansicht weder geschwenkt noch gezoomt werden kann.

Entsperren

Entsperrt gesperrte Details.

SeiteAktivieren

Aktiviert/Deaktiviert die Detailansicht und lässt den Fokus zum Layout-Ansichtsfenster zurückkehren. Sie können auch auf einen beliebigen Bereich auf dem Bildschirm doppelklicken.

Eigenschaften der Detailansicht

Verwaltet Objekteigenschaften für die ausgewählten Details.

Optionen

Name

Der Titel des Ansichtsfensters der Detailansicht.

Ansichtsfenster sperren

Sperrt das Detail, so dass die Ansicht weder geschwenkt noch gezoomt werden kann.

Hintergrund

Zeigt die Hintergrundfarbe des Anzeigemodus in der Detailansicht an.

Anzeigemodus

Wählen Sie einen Anzeigemodus für die ausgewählte Detailansicht aus.

Maßstabswert

Definiert den Skalierungsfaktor für die Detailskalierung.

___ <Einheiten> auf dem Layout
___ <Einheiten> im Modell

Bemaßungsabstand in Layouts

In Layout-Ansichtsfenstern werden Objekte in Detailansichten mit dem Modellbereichsabstand beschriftet.

In diesem Beispiel ist der blaue Kreis im Layout-Ansichtsfenster. Sein Radius ist als 10 Einheiten (Layoutbereichsabstand) angegeben. Der rote Kreis ist in einem Detailansichtsfenster. Sein Radius ist als 100 Einheiten (Modellbereichsabstand) angegeben, egal ob die Radiusbemaßung im Detail-Ansichtsfenster oder im Layout-Ansichtsfenster erstellt wurde.

Um Objekte über Detailansichtsfenster hinweg auszuwählen

  1. Doppelklicken Sie auf ein Detailansichtsfenster, um es aktiv einzustellen.
  2. Wählen Sie einige Objekte im Detail-Ansichtsfenster aus.
  3. Halten Sie die Umschalttaste gedrückt und doppelklicken Sie auf ein anderes Detailansichtsfenster.
    Das im ersten Detailansichtsfenster ausgewählte Objekt verbleibt in der Auswahl.

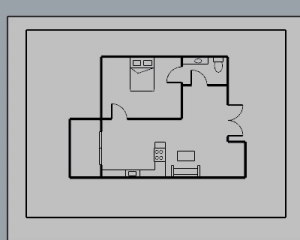

Um den Inhalt der Detailansicht zu drehen

  1. Doppelklicken Sie auf die Detailansicht, um sie zu aktivieren.

  2. Verwenden Sie den Befehl AnsichtDrehen, um den Inhalt der Ansicht zu drehen.

    Um die Richtung der Ansicht beizubehalten, verwenden Sie den Befehl AnsichtNeigen oder halten Sie die Umschalttaste + Alt gedrückt und ziehen Sie mit der rechten Maustaste.

Um den Rahmen der Detailansicht zu drehen

  1. Wählen Sie die Begrenzung der Detailansicht aus.

  2. Verwenden Sie den Befehl Gumball oder Drehen command.

Verwandte Befehle

DetailAnsichtsfensterInModellAnsichtsfensterKopieren

Werkzeugleiste Menü

Layout

Nicht auf den Menüs.

Mit dem Befehl DetailAnsichtsfensterInModellAnsichtsfensterKopieren wird ein Detail in ein Modellansichtsfenster kopiert.

Schritte

  • Klicken Sie in das Detail zum Kopieren.

ModellAnsichtsfensterInDetailAnsichtsfensterKopieren

Werkzeugleiste Menü

Layout

Nicht auf den Menüs.

Mit dem Befehl ModellAnsichtsfensterInDetailAnsichtsfensterKopieren wird ein Modellansichtsfenster als Detailansichtsfenster in ein neues Layout kopiert oder verschoben.

Schritte

  • Klicken Sie zum Kopieren in das Ansichtsfenster.
Befehlszeilenoption

Überweisung
Kopieren

Kopiert das ausgewählte Modellansichtsfenster auf ein neues Layout und behält das Modellansichtsfenster bei.

Verschieben

Kopiert das ausgewählte Modellansichtsfenster auf ein neues Layout und entfernt das Modellansichtsfenster.

InDetailAusblenden

Werkzeugleiste Menü

Layout
Sichtbarkeit

Nicht auf den Menüs.

Mit dem Befehl InDetailAusblenden werden ausgewählte Objekte in einer Detailansicht verborgen.

Befehlszeilenoptionen

Detail (Aktiv/Inaktiv)

Blendet die ausgewählten Objekte nur in der Aktiven Detailansicht oder in allen Inaktiven Detailansichten auf dem Layout aus.

NächstesDetail

Toolbar

Menu

New in V9

Layout

Der Befehl NächstesDetail aktiviert das nächste Detail in einem Layout.

Wenn es keine aktive Detailansicht gibt, wird die erste Detailansicht aktiviert. Wenn die letzte Detailansicht aktiv ist, wird das Layout aktiviert.

Die zuletzt erstellte oder bearbeitete Detailansicht gilt als die erste in der Reihenfolge.

VorherigesDetail

Toolbar

Menu

New in V9

Layout

Der Befehl VorherigesDetail aktiviert das vorherige Detail in einem Layout.

Wenn es keine aktive Detailansicht gibt, wird die letzte Detailansicht aktiviert. Wenn die erste Detailansicht aktiv ist, wird das Layout aktiviert.

Die zuerst erstellte oder bearbeitete Detailansicht gilt als die letzte in der Reihenfolge.

EinstellenDesRanddetails

Werkzeugleiste

Menü

Neu in Version 6

Layout

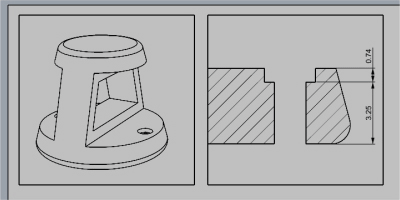

Der Befehl EinstellenDesRanddetails ersetzt die Begrenzung einer Detailansicht, die normalerweise rechteckig ist, durch eine geschlossene Kurve.

Vorgehenweise

  1. Wählen Sie die Begrenzung einer Detailansicht aus.

  2. Wählen Sie eine geschlossene Kurve aus.

InDetailAnzeigen

Werkzeugleiste Menü

Layout

Sichtbarkeit

Nicht auf den Menüs.

Mit dem Befehl InDetailAnzeigen werden alle ausgeblendeten Objekte in einer Detailansicht wieder angezeigt.

AuswahlInDetailAnzeigen

Werkzeugleiste Menü

Layout
Sichtbarkeit

Nicht auf den Menüs.

Mit dem Befehl AuswahlInDetailAnzeigen werden ausgewählte ausgeblendete Objekte in einer Detailansicht wieder angezeigt.

EbenenInDetailAusblenden

Werkzeugleiste Menü

Layout
Sichtbarkeit

Nicht auf den Menüs.

Mit dem Befehl EbenenInDetailAusblenden werden Ebenen in einer Detailansicht verborgen.

EbenenInDetailAnzeigen

Werkzeugleiste Menü

Layout
Sichtbarkeit

Nicht auf den Menüs.

Mit dem Befehl EbenenInDetailAnzeigen werden verborgene Ebenen in einer Detailansicht erneut angezeigt.

Siehe auch

Layout

Erzeugt ein Ansichtsfenster mit Drucklayout.

DetailAuswählen

Wählt alle Detailansicht-Rechtecke in einem Layout-Ansichtsfenster aus.

Entwurfswerkzeuge verwenden

Objektsichtbarkeit verwalten
