SplitEdge

ツールバー メニュー

エッジツール
サーフェスツール

サーフェスおよび解析

エッジツール >

エッジを分割

SplitEdgeコマンドは、サーフェスのエッジを指定する位置で分割します。

操作手順

  1. サーフェスエッジを選択します。
  2. エッジ上の点をピックします。
    エッジの端点を表示するには、ShowEdgesコマンドを使用します。

エッジに沿って指定の距離で分割するには

  1. エッジを分割する点のプロンプトで、オブジェクトスナップを使ってエッジ上をクリックします。(ここでは何も起こりません。)
  2. 距離を入力します。
    分割はオブジェクトのスナップ位置からその距離に拘束されます。
  3. 拘束された点をクリックして、分割を完了します。
  • サーフェスを互いに結合結合すると、分割されたエッジがマージしたり、結合されたエッジに沿って新たな分割が生じたりします。

  • MergeEdgeおよびMergeAllEdgesコマンドは、接線連続のエッジセグメント間の分割を取り除くことを試みます。

MergeEdge

ツールバー メニュー

エッジツール
サーフェスツール

サーフェス

解析

エッジツール >

エッジをマージ

MergeEdgeコマンドは、同じ単純サーフェスの隣合うエッジを1つのエッジに統合します。

操作手順

  1. サーフェスまたはポリサーフェスのエッジを選択します。

    可能な場合、同じ単純サーフェスの隣り合うエッジがマージされ、1つのエッジになります。不可能な場合、"このエッジは既にマージされています。"というメッセージがコマンドラインに表示され、プロンプトが繰り返されます。
  2. 隣り合うエッジを選択します。
  • エッジは、同じサーフェスに属し、端点を共有し、共有している端点でスムーズに合っていなければなりません。
  • エッジとその端点を表示するには、ShowEdgesコマンドを使用します。
  • 複雑なポリサーフェスの結合が解除されている状態で、Joinコマンドの妨げになる「分裂した」エッジがある場合には、MergeAllEdgesコマンドを使用します。
  • SplitEdgeコマンドは、サーフェスのエッジをマージ可能なセグメントに分割します。

MergeAllEdges

ツールバー メニュー

エッジツール

サーフェス

解析

エッジツール >

すべてのエッジをマージ

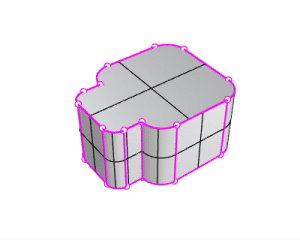

MergeAllEdgesコマンドは、サーフェスまたはポリサーフェスの可能なすべてのエッジをマージします。

操作手順

  • サーフェスまたはポリサーフェスを選択します。
  • キンクをまたいだエッジは結合できません。
  • Joinコマンドは、サーフェスが結合されると、すべての分割エッジをマージします。

RemoveAllNakedMicroEdges

ツールバー メニュー

エッジツール
ジオメトリ修正
STLツール

メニューにはありません。

RemoveAllNakedMicroEdgesコマンドは、非常に小さい単独のオープンエッジ(それら自体に折れ曲がり、結合できるエッジがないエッジ)を取り除きます。

次もご覧ください。

曲線やサーフェスを分割/トリムする
