ExtrudeSrf

ツールバー メニュー

ソリッドに押し出し
ソリッド作成
ソリッド編集
ソリッドサイドバー
ソリッドツール

ソリッド

サーフェスを押し出し>

サーフェスを境界まで押し出し>

直線

 ヒストリが使用可能

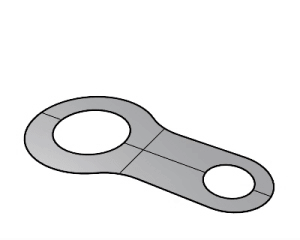

ExtrudeSrfコマンドは、直線状にサーフェスエッジのパスをなぞり、ソリッドを作成します。

操作手順

  1. サーフェスを選択します。
  2. 距離を指定します。
コマンドラインオプション

基点を設定

押し出し距離として2つの点をピックする際に、1つ目の点として使用する位置を指定します。

方向

2点で方向角度を設定します。

方向オプションの手順

  1. 基点をピックします。
  2. 方向角度を設定する2点目をピックします。

両方向

始点の両側にオブジェクトを描画します。オブジェクトは指定距離の2倍の長さになります。


Lineコマンドの両方向オプション

ソリッド

輪郭曲線が閉じて平面状である場合、押し出しオブジェクトの両端が平面サーフェスで塞がれ、結合されて閉じたポリサーフェスが作成されます。

元のオブジェクトを削除

はい

元のジオメトリを削除します。

いいえ

元のジオメトリを残します。

境界まで

オブジェクトを境界サーフェスまで押し出します。

次もご覧ください。

曲線やサーフェスを押し出す
