Joindre

Barre d'outils Menu Raccourci

Dessin de courbes

Réparation de la géométrie

Principal

Principale1

Déroulante

Volet Solides

Outils STL

Volet Surface

Volet SubD

Édition

Joindre

SubD

Outil d'édition >

Joindre

Ctrl (CMD) + J

La commande Joindre connecte plusieurs objets ensemble pour former un seul objet.

La commandes Joindre transforme les lignes en polylignes, les courbes en polycourbes, les surfaces et polysurfaces en polysurfaces et solides.

Objets de départ

  • Courbe, surface, polysurface, extrusion, maillage, SubD

Notes

  • La jonction ne change pas les surfaces. Il s'agit simplement d'un test pour voir si les bords des surfaces sont dans les limites de 2 fois la tolérance. S'ils sont dans les limites, ils sont marqués comme joints et ne peuvent plus être joints par la suite.
  • Lorsqu'une courbe est sélectionnée en premier ou lorsque la sélection de sous-objets est utilisée, les bords de surface ou de maillage peuvent être joints avec la courbe afin de créer une polyligne ou une polycourbe.
  • Vous pouvez joindre des courbes qui se touchent bout-à-bout.
  • L'ordre dans lequel les objets sont sélectionnés détermine le calque où se trouve le nouvel objet joint.
  • Vous pouvez joindre des surfaces et des polysurfaces dont le bord commun est un bord libre.
  • Vous pouvez joindre des maillages qui ne se touchent pas (maillages non joints).
  • La jonction ne change pas la géométrie de la surface sous-jacente. Cette commande colle tout simplement les objets adjacents ensemble afin que le maillage, les opérations booléennes et les intersections puissent passer à travers la jointure sans rencontrer d'espaces vides.
  • Si vous voulez modifier une surface afin qu'elle remplisse un vide, utilisez la commande AdapterSurf ou remplissez le vide à l'aide d'une nouvelle surface avec la commande CongéSurf, RaccorderSurf, RaccorderBord, CongéBord, SurfaceRéseau ou Patch.
  • Si vous voulez convertir deux surfaces adjacentes en une seule surface, utilisez la commande FusionnerSurf. Faites particulièrement attention à l'option Lisse afin d'obtenir la géométrie voulue.
  • Le degré et les points de contrôle ne sont pas modifiés pas lorsque des courbes de différents degrés sont jointes.

Étapes

  • Sélectionnez les objets (courbes, surfaces, polysurfaces ou maillages) à joindre.
    Utilisez la commande SélChaîne pour sélectionner une chaîne de courbes bout-à-bout.

Pour sélectionner les objets un par un

  1. Sélectionnez un objet (courbe, surface, polysurface ou maillage).
  2. Sélectionnez l'objet suivant.
    Pour sélectionner un bord de surface en tant que courbe à joindre, voir la rubrique Sélection de sous-objets.
  3. Lorsque vous avez terminé de sélectionner les objets à joindre, appuyez sur Entrée.

Options de la ligne de commande

Annuler

L'option Annuler supprime le dernier objet sélectionné de l'opération de jonction.

JoindreMaillagesDisjoints

L'option JoindreMaillagesDisjoints permet de joindre des maillages qui ne se touchent pas en un seul objet.

Voir : DiviserMaillageDisjoint (commande.

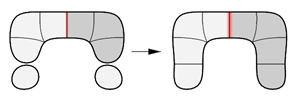

BordsJointsSubD

Indique comment seront joints les bords de SubD.

Lisser
Pli
  • Les objets SubD seront fusionnés pour obtenir une seule SubD qui ne peut pas être décomposée.

  • Les polygones de contrôle de SubD superposés seront fusionnés dans la mesure du possible.

Options cachées de la ligne de commande

SélChaîne

Sélectionne les courbes ou les bords adjacents en fonction de la continuité.

JoindreCopier

Barre d'outils

Menu

Nouveautés dans la V8

Joindre

Principal

Volet Surface

Volet Solides

Volet SubD

Édition

JoindreCopier

 Historique activé

La commande JoindreCopier duplique les objets sélectionnés et joint les doublons.

Les commandes JoindreCopier et Joindre sont techniquement identiques. La seule différence est que JoindreCopier ne supprime pas les objets originaux.

Options de la ligne de commande

Annuler

L'option Annuler supprime le dernier objet sélectionné de l'opération de jonction.

JoindreMaillagesDisjoints

L'option JoindreMaillagesDisjoints permet de joindre des maillages qui ne se touchent pas en un seul objet.

Voir : DiviserMaillageDisjoint (commande.

BordsJointsSubD

Indique comment seront joints les bords de SubD.

Lisser
Pli
  • Les objets SubD seront fusionnés pour obtenir une seule SubD qui ne peut pas être décomposée.

  • Les polygones de contrôle de SubD superposés seront fusionnés dans la mesure du possible.

Options cachées de la ligne de commande

SélChaîne

Sélectionne les courbes ou les bords adjacents en fonction de la continuité.

Voir aussi

Modifier des courbes

Modifier des surfaces
