ExtrudeSrf

工具列 功能表

挤出建立实体
建立实体
编辑实体
实体边栏
实体工具

实体

挤出曲面 >

挤出曲面至边界 >

直线

 启用建构历史

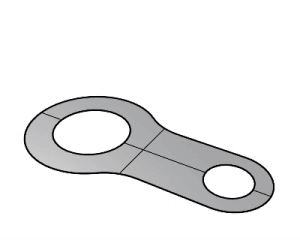

ExtrudeSrf 指令将曲面边缘沿直线挤出成实体。

步骤

  1. 选取一个曲面。
  2. 设定距离
指令行选项

设定基准点

指定一个点,这个点是以两个点设定挤出距离的第一个点。

方向

指定两个点设置方向。

方向选项绘制步骤

  1. 指定一个基准点。
  2. 指定第二点决定方向角度。

两侧

在起点的两侧画出物件,建立的物件长度为您指定的长度的两倍。


Line 指令中有使用两侧选项的具体演示。

实体

如果挤出的曲线是封闭的平面曲线,挤出后的曲面两端会各建立一个平面,并将挤出的曲面与两端的平面组合为封闭的多重曲面。

删除输入物件

将原来的物件从文件中删除。

保留原来的物件。

至边界

挤出至边界曲面。

请参考

挤出曲线与曲面
