SplitEdge

도구모음 메뉴

가장자리 도구
서피스 도구

서피스와 분석

가장자리 도구 >

가장자리 분할

SplitEdge 명령은 지정된 위치에서 서피스 가장자리를 분할합니다.

과정

  1. 서피스 가장자리를 선택합니다.
  2. 가장자리에 한 점을 지정합니다.
    가장자리 끝점을 표시하려면 ShowEdges 명령을 사용합니다.

가장자리를 따라 지정된 거리로 분할하려면

  1. 가장자리를 분할할 점 프롬프트에서 개체 스냅을 사용하여(아무런 변화가 없더라도) 가장자리를 클릭합니다.
  2. 거리를 입력합니다.
    분할은 개체 스냅 위치로부터 입력한 거리까지로 제한됩니다.
  3. 분할을 완료하려면 제한된 점 위치를 클릭합니다.
  • 두 서피스를 결합하면 분할 가장자리가 병합되거나, 결합된 가장자리를 따라 새로운 분할이 발생할 수 있습니다.

  • MergeEdge 명령과 MergeAllEdges 명령은 연속적이고 접하는 가장자리 세그먼트에서 분할을 제거하려고 시도합니다.

MergeEdge

도구모음 메뉴

가장자리 도구
서피스 도구

서피스

분석

가장자리 도구 >

가장자리 병합

MergeEdge 명령은 동일한 단순 서피스의 인접한 가장자리를 한 가장자리로 병합합니다.

과정

  1. 서피스 또는 폴리서피스의 한 가장자리를 선택합니다.

    가능하다면, 같은 단순한 서피스의 인접한 가장자리가 하나의 가장자리로 병합됩니다. 불가능한 경우에는 " 이 가장자리는 이미 병합되었습니다"라는 메시지가 명령행에 표시되고 프롬프트가 반복됩니다.
  2. 인접한 가장자리를 선택합니다.
  • 가장자리는 동일한 서피스에 속하고, 끝점을 공유하여, 공유하는 끝점에서 매끄럽게 만나야 합니다.
  • 가장자리와 끝점을 표시하려면 ShowEdges 명령을 사용합니다.
  • 다음의 경우에는 MergeAllEdges 명령을 사용합니다. 복잡한 폴리서피스가 결합 해제되고, 분할 가장자리로 인해 Join 명령을 실행하기 어려울 때는 MergeAllEdges 명령을 사용합니다.
  • SplitEdge 명령은 서피스 가장자리를 나눠 병합시킬 수 없는 세그먼트로 만듭니다.

MergeAllEdges

도구모음 메뉴

가장자리 도구

서피스

분석

가장자리 도구 >

모든 가장자리 병합

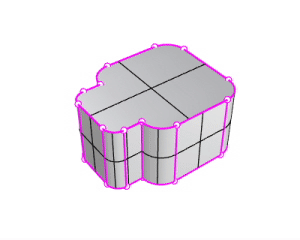

MergeAllEdges 명령은 서피스 또는 폴리서피스의 모든 가능한 가장자리를 병합합니다.

과정

  • 서피스 또는 폴리서피스를 선택합니다.
  • 꼬임을 지나는 가장자리는 병합될 수 없습니다.
  • Join 명령은 서피스가 결합될 때 모든 분할 가장자리를 병합시킵니다.

RemoveAllNakedMicroEdges

도구모음 메뉴

가장자리 도구
지오메트리 수정
STL 도구

메뉴에 없습니다.

RemoveAllNakedMicroEdges 명령은 크기가 매우 작은, 떨어진 단일 가장자리를 제거합니다. 이러한 가장자리는 접히거나, 다시 자체로 돌아가며 (loop back), 이러한 가장자리가 결합할 수 있는 다른 가장자리가 없습니다.

참고 항목

커브와 서피스 분할과 트림
