RailRevolve

도구모음 메뉴

서피스 만들기
서피스 사이드바

서피스

레일 회전

 히스토리 사용

 주름 분할 사용

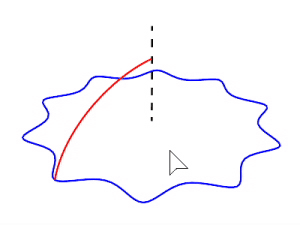

RailRevolve 명령은 서피스 가장자리를 정의하는 레일 커브를 중심으로, 서피스 형태를 정의하는 프로파일 커브를 회전시켜 서피스를 만듭니다.

과정

  1. 프로파일 커브를 선택합니다.
  2. 레일 커브를 선택합니다.
  3. 회전축의 시작점을 지정합니다.
  4. 회전축의 끝점을 지정합니다. 구성평면 Z축 방향을 사용하려면 Enter 키를 누릅니다.

명령행 옵션

높이_조정

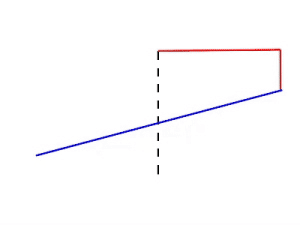

프로파일 커브는 회전되는 것 외에도, 회전축의 원점을 크기 변경의 기준점으로 회전축을 따라 늘어납니다. 회전축의 원점에서 회전축에 따라 레일 커브의 시작점까지의 거리가 주 참조 높이로, 회전축의 원점에서 회전축에 따른 레일 커브의 제어점까지의 거리가 부 참조 높이입니다.

레일 커브가 평면 커브이고, 회전축에 수직인 경우 높이_조정 옵션은 필요하지 않습니다. 이러한 경우, 이 옵션을 사용 여부에 상관없이 같은 결과가 나타납니다. 이것이 RailRevolve의 일반적인 사용 방법입니다.

레일 커브가 회전축에 수직이 아닌 평면에 있어 프로파일 커브를 축에 따라 이동시키지 않고, 일부을 회전시키려는 경우, 높이_조정 옵션을 사용할 필요가 있습니다. 레일 커브가 평면형이 아니더라도 양 끝이 매끄럽게 둥글려진, 레일을 따라 회전된 서피스를 만들려는 경우가 바로 이러한 경우입니다.

높이_조정 옵션에서 회전축의 원점 위치가 중요합니다. 회전축의 원점은 크기 변경의 원점이기도 합니다. 일 차원적인 크기 변경은 회전축에 평행하게 실행됩니다.

레일 커브가 닫혀 있으면, 프로파일 커브가 레일에 접하는 곳에 심이 위치해야 합니다.

접점에서_분할

하나의 서피스를 만듭니다

아니요

입력 커브가 접점 커브에서 결합되었을 때 폴리서피스를 만듭니다. 결과 폴리서피스의 면은 입력 커브의 하위 접점 커브에 대응합니다.


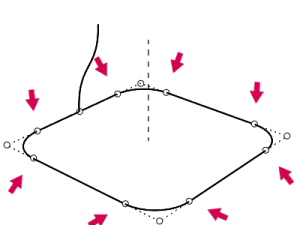

원래 폴리커브 (왼쪽), 접점에서_분할=아니요 (가운데), 접점에서_분할=예 (오른쪽).
