NamedCPlane

ツールバー メニュー

作業平面

ビュー

作業平面の設定 > 名前の付いた作業平面

ビューポートタイトル

作業平面の設定 > 名前の付いた作業平面

ウィンドウ

パネル > 名前の付いた作業平面

NamedCPlaneコマンドは、作業平面を保存または呼び出せる名前の付いた作業平面パネルを開きます。

操作手順

  • 作業平面アイコンを表示するには、作用平面名をクリックします。
  • 作業平面を呼び出すには、作業平面名をダブルクリックします。

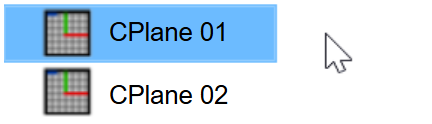

名前の付いた作業平面パネル

コンテナのオプション

ツールバー

名前を付けて保存

アクティブなビューポートの作業平面を名前の付いた作業平面として保存します。

参照: Rhinoでの命名規則

呼び出し

名前の付いた作業平面をアクティブなビューポートに呼び出します。

  • または、名前の付いた作業平面をダブルクリックします。
削除

選択された名前の付いた作業平面を削除します。

インポート

.3dmファイルから名前の付いた作業平面をインポートします。

上へ移動

リストで選択されたアイテムを上へ移動します。

下へ移動

リストで選択されたアイテムを下へ移動します。

  • ドラッグアンドドロップしてアイテムの順序を変えることもできます。

  • 上へ移動そして下へ移動ボタンはカスタム順序に設定されている場合のみ使用できます。

右クリックコンテクストメニュー

並べ替え順
名前(昇順)

リストをAからZに並べ替えます。

名前(降順)

リストをZからAに並べ替えます。

名前の列のヘッダをクリックすると、昇順と降順を切り替えることができます。

カスタム順序

ドラッグアンドドロップ、またはツールバーのボタンを使用してリストを並べ替えることができます。

他の並べ替え方法に切り替える時に、カスタム順序を覚えておくことができます。

作業平面を呼び出し

名前の付いた作業平面をアクティブなビューポートに呼び出します。

  • または、名前の付いた作業平面をダブルクリックします。
コピー

選択された名前の付いた作業平面をWindowsのクリップボードコピーします。

名前の付いた作業平面を削除

選択された名前の付いた作業平面を削除します。

名前の付いた作業平面名を変更

選択された名前の付いた作業平面の名前を編集します。

  • または、選択された名前の付いた作業平面をクリックします。
ペースト

Windowsのクリップボードに格納されている名前の付いた作業平面をペーストし、現在のモデルまたは別のモデルにコピーを作成します。

名前の付いた作業平面をインポート...

.3dmファイルから名前の付いた作業平面をインポートします。

現在の作業平面を名前の付いた作業平面として保存...

アクティブなビューポートの作業平面を名前の付いた作業平面として保存します。

ドラッグアンドドロップ操作

次のことが行えます。

  • 名前の付いた作業平面を現在のモデルまたは別のモデルのビューポートにドラッグアンドドロップし、呼び出すことができます。

  • 名前の付いた作業平面を別のRhinoのウィンドウの「名前の付いた作業平面」パネルにドラッグアンドドロップし、別のモデルにコピーすることができます。

  • 名前の付いた作業平面をCtrlを使用して同じ「名前の付いた作業平面」パネルにドラッグアンドドロップし、コピーを作成することができます。

  • 名前の付いた作業平面の順番を変更します。

次もご覧ください。

CPlane

アクティブビューポートの作業平面を設定します。

CopyCPlaneSettingsToAll

すべてのビューポートのグリッドとスナップ設定を指定されたビューポートに合わせます。

CopyCPlaneToAll

すべてのビューポートの作業平面を指定されたビューポートに合わせます。

MPlane

作業平面とオブジェクトの間の関係を設定します。

作業平面を使用する
