Tipo di linea personalizzato per l'oggetto
La finestra di dialogo Tipo di linea personalizzato definisce le impostazioni del tipo di linea dell'oggetto.
Copia tipo di linea
Selezionare uno dei tipi di linee dei documenti come sorgente del tipo di linea personalizzato per l'oggetto.
Nome
Il nome usato quando è selezionata l'opzione Aggiungi a tipi di linea documento.
Modello pattern
I tipi di linea vengono definiti da un elenco separati da virgole, con lunghezze rappresentate da spazi o trattini (nelle unità del modello) che iniziano sempre con un trattino. Un trattino con lunghezza zero equivale a un punto.
Pollici
Imposta la scala di visualizzazione per i tipi di linea su pollici.
Millimetri
Imposta la scala di visualizzazione per i tipi di linea su millimetri.
Stile chiusura
Disegna le estremità di una curva con lo stile Piano (a sinistra), Arrotondato (al centro) o Quadrato (a destra).
Unisci stile
Disegna gli angoli uniti di una curva con lo stile Metro (a sinistra), Arrotondato (al centro) o Smussatura (a destra).
-
Abilitare Visualizzazione stampa per mostrare gli stili di chiusura e unione nelle viste.
Unità di larghezza (pixel/unità di lunghezza)
Imposta la larghezza del tipo di linea in base ai pixel dello schermo o alle unità del modello.
-
La larghezza pixel si riferisce solamente all'acquisizione dello schermo. Non influisce sull'anteprima di stampa nelle viste né sulla stampa. Per stampare i tipi di linee con le larghezze, impostare i tipi di linea in modo da usare la larghezza dell'unità di lunghezza oppure impostare la larghezza di stampa nelle proprietà oggetto o nei livelli.
-
La larghezza di stampa sovrascrive la larghezza del tipo di linea in pixel, ma non le unità di lunghezza.
-
La larghezza del tipo di linea può essere mostrate nelle viste sia quando l'anteprima di stampa è attiva che disattivata. Per visualizzare la larghezza di stampa questa richiede l'anteprima di stampa.
Rastrema
Attiva il tratto line per il tipo di linea.
Posizione di rastremazione (da 0 a 1)
Definisce la posizione su una curva quando si applica la larghezza di rastremazione.
0 è l'inizio di una curva e 1 la fine.
Il valore di default, 0.5, è il punto medio della curva.
- Usare il comando Dir per intercambiare il punto di inizio e di fine di una curva.
Larghezza di rastremazione
Controlla la larghezza della linea nella posizione di rastremazione.
Larghezza estremità
Controlla la larghezza della linea alla fine della curva.
- L'impostazione Larghezza controlla la larghezza iniziale.
Stampa e visualizzazione
Usa unità modello

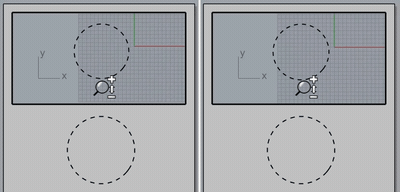

Se l'opzione è attiva (destra), i segmenti dei tipi di linea nelle viste Dettaglio utilizzano le unità del modello per la stampa.
Se l'opzione non è attiva (sinistra), i segmenti dei tipi di linea nelle viste Dettaglio utilizzano le unità del layout per la stampa. I segmenti dei tipi di linea nelle viste Dettaglio e sul layout verranno stampati con la stessa scala a meno che non venga scalata anche la vista di dettaglio.
Aggiungi a tipi di linea documento
Utilizza le impostazioni attuali per creare un nuovo tipo di linea del documento.
Il nuovo tipo di line del documento verrà applicato all'oggetto.
