InSubD

Werkzeugleiste Menü

Geometriereparatur

SubD-Werkzeuge

SubD

Aus Objekt

Mit dem Befehl InSubD werden unterstützte Objekttypen in SubD-Objekte umgewandelt.

Eingabe

Polygonnetz, Extrusion, Fläche, Teilfläche

Befehlszeilenoptionen

PolygonnetzVerwenden
KontrollPunkte

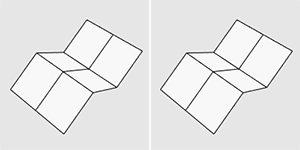

Wandelt Polygonnetzscheitelpunkte in SubD-Kontrollpunkte (links) um.

Standort

Wandelt Polygonnetzscheitelpunkte in SubD-Flächenpunkte (rechts) um.

Konzeptuell liegt hierin der Unterschied zwischen dem was die Befehle Kurve und KurveInterpolieren bewirken. Der Befehl Kurve wandelt Eingabepunkte in Kurvenkontrollpunkte um. Der Befehl KurveInterpolieren erzeugt eine Kurve zum Passieren der Eingabepunkte.

PolygonnetzFalten

Bestimmt ob unverschweißte Polygonnetzkanten (rot) in gefaltete Kanten umgewandelt werden.

1) Eingabenetz 2) PolygonnetzFalten=Ja 3) PolygonnetzFalten=Nein
PolygonnetzEcken

Bestimmt, ober der Begrenzungs-Eckscheitelpunkt einer Vierecksvermaschung-Seite gefaltet oder glatt ausfällt.

1) Eingabenetz 2) PolygonnetzEcken=Ja 3) PolygonnetzEcken=Nein
FlácheVerwenden
KontrollPunkte

Wandelt NURBS-Flächenkontrollpunkte in SubD-Kontrollpunkte um.

Verwenden Sie diese Option, wenn Sie eine "A-Klasse"-Modellierung durchführen und getrennte SubDs zu einer einzigen SubD verbinden müssen.

Standort

Die Ausgabe-SubD ist in bester Weise an die NURBS-Eingabefläche angepasst. Extraseiten können eingesetzt werden.

FlächenEcken

Bestimmt, ob NURBS-Flächenecken zu gefalteten oder glatten SubD-Scheitelpunkten werden.

1) NURBS-Eingabefläche 2) FlächenEcken=Ja 3) FlächenEcken=Nein
EingabeLöschen

Löscht das Eingabeobjekt (Ja) oder behält es bei (Nein).

  • Wenn eine Fläche SubD-freundlich ist, stimmt die SubD mit der Form der Eingabefläche überein.
  • Trimmungen einer Fläche oder Teilfläche gehen in der SubD verloren.
  • Teilflächen eines Flächenverbands werden einzeln umgewandelt.
  • Nicht-mannigfaltige Polygonnetzkanten und zugehörige Flächen werden entfernt.

Mehr unter

SubD-Struktur

SubDErstellen

Werkzeugleiste Menü

SubD-Werkzeuge

Polygonnetz / SubD

Bearbeitungswerkzeuge > SubDErstellen



Der Befehl SubDErstellen wendet Iterationen der Catmull-Clark-SubD auf ganze Polygonnetz-/SubD-Objekte oder ausgewählte Seiten an.

Eingabe

  • Polygonnetz/SubD-Seite (Auswählen mit Strg+Umschalttaste+Klick)

Vorgehen

  1. Starten Sie den Befehl SubDErstellen.

  2. Wählen Sie ein Polygonnetz oder eine SubD aus.

    Verwenden Sie Strg+Umschalttaste+Klick, um Polygonnetz oder SubD-Seiten auszuwählen.

Befehlszeilenoptionen

EingabeLöschen

Löscht das Eingabeobjekt (Ja) oder behält es bei (Nein).

SubDAuswählen

Werkzeugleiste Menü

SubD auswählen

SubD-Werkzeuge

Bearbeiten

Objekte auswählen > SubD-Objekte

Mit dem Befehl SubDAuswählen werden alle Rhino-SubD-Objekte im Modell ausgewählt, die nicht gesperrt oder verborgen sind.

OffeneSubDAuswählen

Werkzeugleiste Menü

Nicht auf Werkzeugleisten.

Nicht auf den Menüs.

Mit dem Befehl OffeneSubDAuswählen werden alle Rhino-SubD-Objekte im Modell ausgewählt, die eine Begrenzung haben und nicht gesperrt oder verborgen sind.

GeschlosseneSubDAuswählen

Werkzeugleiste Menü

Nicht auf Werkzeugleisten.

Nicht auf den Menüs.

Mit dem Befehl GeschlosseneSubDAuswählen werden alle Rhino-SubD-Objekte im Modell ausgewählt, die keine Begrenzung haben und nicht gesperrt oder verborgen sind.
