L'immagine sottostante mostra alcuni dei principali elementi che costituiscono la finestra principale di Rhino.
1. Menu
I menu raggruppano i comandi di Rhino per funzione.
2. Barra strumenti dell'applicazione
La barra strumenti dell'applicazione contiene i controlli per varie parti dell'interfaccia.
Barra laterale sinistra
Mostra o nasconde la barra laterale sinistra.
Snap alla griglia
Attiva lo snap alla griglia.
Orto
Attiva la modalità Orto.
Planare
Attiva la modalità Planare.
SmartTrack
Attiva gli snap all'oggetto SmartTrack.
Gumball
Attiva il manipolatore oggetti Gumball.
Storia di costruzione
Avvia la registrazione della Storia di costruzione.
Mostra snap all'oggetto
Mostra il popover degli Snap all'oggetto.
Mostra proprietà oggetto
Mostra il popover delle Proprietà.
Livello corrente
Fare clic sul riquadro dei livelli per accedere ai controlli veloci per impostare il livello dell'oggetto selezionato oppure per cambiare la visibilità e lo stato del livello.
Barra laterale destra
Mostra o nasconde la barra laterale destra.
3. Barra laterale sinistra
La barra laterale sinistra contiene il riquadro dei comandi, le barre strumenti dei comandi e l'elenco degli snap all'oggetto.
4. Riquadro dei comandi
Il riquadro dei comandi mostra un comando digitato. Una volta accettato il comando, in questo spazio appaiono i prompt, le opzioni ed un riquadro Valore.
Opzioni di comando
Le opzioni di un comando ne definiscono il tipo di azione. Per esempio, quando viene disegnato un cerchio, questo giace normalmente sul piano di costruzione attivo. Il comando Cerchio presenta varie opzioni, tra cui Verticale e AttornoCurva.
Per usare un'opzione di comando, fare clic sul nome dell'opzione oppure digitarne la lettera sottolineata corrispondente o l'intero nome.
Selezionare un'opzione di comando
- Digitare Cerchio

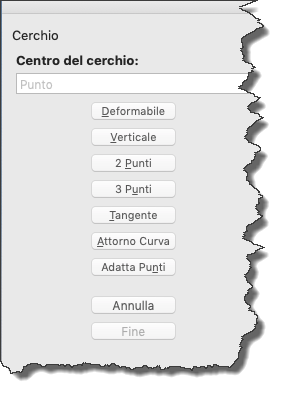

Una volta digitato un numero sufficiente di lettere per identificare il comando, il comando Cerchio viene automaticamente completato al prompt dei comandi. Premere il tasto Invio oppure fare clic sul nome del comando dall'elenco. - Appaiono le opzioni del comando Cerchio:
- Per disegnare un cerchio verticale rispetto al piano di costruzione attivo, usare l'opzione Verticale.
Fare clic su Verticale oppure digitare V.
Centro del cerchio:
Deformabile
Verticale
Punto 2
Punto 3
Tangente
Attorno Curva
AdattaPunti
Ripetere l'ultimo comando
In Rhino, molte operazioni sono ripetitive. Per esempio, può essere necessario spostare o copiare vari oggetti. Per ripetere un comando, sono disponibili vari metodi.
Per ripetere l'ultimo comando
- Premere il tasto Invio quando non è attivo nessun comando.
- Oltre a premere il tasto Invio dalla tastiera, per ripetere l'ultimo comando eseguito è possibile premere la barra spaziatrice o fare clic con il tasto destro del mouse in una vista.
Tutte queste azioni hanno la stessa funzione.
Nota:
- Alcuni comandi, come AnnullaOperazione e Cancella non vengono ripetuti. Viene invece ripetuto il comando precedente a questi. Ciò evita che si possano inavvertitamente annullare troppi comandi o cancellare accidentalmente degli oggetti.
- Spesso, occorre ripetere il comando usato prima di annullare un errore. È possibile definire l'elenco dei comandi da non ripetere inserendo qualsiasi comando di Rhino.
5. Tavolozza strumenti dei comandi
Le tavolozze strumenti dei comandi contengono le icone grafiche per avviare i comandi. Molte icone presentano un secondo comando a cui si può accedere facendo clic con il tasto destro oppure premendo Opzione mentre si fa clic sull'icona. La descrizione che appare quando viene posizionato il puntatore sui pulsanti indica cosa fanno i tasti destro e sinistro del mouse.
Se viene utilizzato un mouse a pulsante singolo o un trackpad, per accedere al secondo comando, tenere premuto il tasto Opzione e fare clic.
Per accedere al comando sulla prima riga
- Fare clic sull'icona con il tasto sinistro del mouse.
Per accedere al comando sulla seconda riga
- Fare clic sul pulsante con il tasto destro del mouse.
Oppure mantenere premuto il tasto Alt e fare clic.
6. Snap all'oggetto
Contiene le caselle di attivazione/disattivazione degli snap all'oggetto persistenti. Ulteriori informazioni...
7. Viste
Le viste mostrano l'ambiente di lavoro di Rhino, tra cui la visualizzazione degli oggetti, i titoli delle viste, gli sfondi, la griglia del piano di costruzione, l'icona degli assi di sistema di riferimento assoluto. Ulteriori informazioni...
Menu di scelta rapida
Fare clic con il tasto destro del mouse in una vista per visualizzare un breve elenco dei comandi più utilizzati.
8. Pannello dello storico dei comandi
Il pannello dello storico dei comandi contiene lo storico dei comandi. Sulla barra di stato appare una riga con l'ultimo comando.

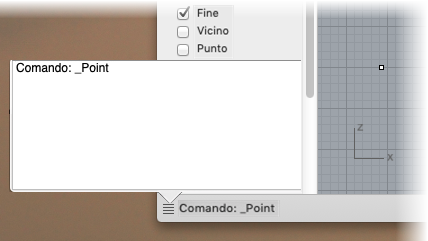

- Fare clic sull'icona dello storico dei comandi sullo schermo in basso a sinistra per aprire una finestra provvisoria.
È possibile mantenere aperta una finestra dello storico nella barra laterale destra.
9. Barra di controllo delle viste
La barra di controllo delle viste contiene alcune opzioni per impostare il layout delle viste.
Quattro viste
Imposta un layout a quattro viste: vista superiore, vista destra, vista frontale e vista Prospettica.
Una vista
Imposta un layout a una vista massimizzando la vista corrente.
Prospettica | Superiore | Frontale | Destra
Fare clic per rendere corrente la vista corrispondente. È particolarmente utile nei layout ad una vista.
Layout
Apre i layout del modello.
10. Barra laterale destra
Di default, la barra laterale destra presenta due sezioni: il pannello Proprietà e i pannelli Inspector.
È possibile aggiungere altre sezioni nelle preferenze Tema.
11. Pannello "Proprietà"
Il pannello Proprietà mostra le proprietà dell'oggetto selezionato. Quando non viene selezionato nessun oggetto, mostra le proprietà della vista. Fare clic con il tasto destro del mouse sul titolo del pannello e selezionare l'opzione che mostra i pannelli Inspector per passare da un pannello all'altro.
12. Pannelli Inspector
I pannelli Inspector forniscono accesso veloce ad alcune finestre di opzioni, proprietà documento e comandi globali. Fare clic con il tasto destro del mouse sul titolo del pannello per aggiungere o rimuovere pannelli o selezionare il pannello che mostra le proprietà per passare da un pannello delle proprietà oggetto all'altro.
Storico dei comandi
Piano d'appoggio
Aiuto comandi
Luci
Editor macro
Ripara mesh
Muovi UVN
PianiC con nome
Posizioni con nome
Viste con nome
Note
Istantanee
Tutorial- Il pannello dei layout e delle informazioni dettagliate sul livello è disponibile solo sulla finestra Layout.
- Il pannello dei livelli del modello, nella finestra dei layout, corrisponde al pannello Livelli della finestra di modellazione.
- I plug-in possono aggiungere ulteriori pannelli.
13. Pulsante del menu del pannello
Fare clic per mostrare il menu del pannello che controlla i pannelli relativi all'aspetto e alla visibilità.
14. Barra di stato
I riquadri della barra di stato mostrano le coordinate del cursore relative al piano di costruzione oppure assolute.
PianoC/Assoluto
Tasto di commutazione coordinate del piano di costruzione/coordinate assolute.
X:
la posizione x del cursore del mouse.
Y:
la posizione y del cursore del mouse.
Z:
la posizione z del cursore del mouse.
Comandi connessi
| Barra strumenti | Menu |
|---|---|
|
|
|
Il comando CommutaBarraLateraleSinistra mostra o nasconde la barra laterale sinistra della finestra di modellazione principale.
Equivale a fare clic sull'icona più a sinistra della barra strumenti. È particolarmente utile come comando da associare ai bordi dello schermo.
CommutaBarraLateraleDestra
| Barra strumenti | Menu |
|---|---|
|
|
|
Il comando CommutaBarraLateraleDestra mostra o nasconde la barra laterale destra della finestra di modellazione principale.
Equivale a fare clic sull'icona più a destra della barra strumenti. È particolarmente utile come comando da associare ai bordi dello schermo.
