Layout

Barra strumenti Menu

Disegno tecnico
Layout
Layout viste

Visualizza e titolo dei layout

Layout >

Nuovo layout

Il comando Layout crea una vista layout di stampa.

Una vista layout rappresenta il foglio di carta che verrà inviato ad una stampante o ad un file, tipo PDF, per la successiva stampa. I layout possono contenere varie viste del modello ed annotazioni, quali blocchi titolo e note.

Due tipi di viste forniscono funzioni diverse: viste di modellazione e viste layout.

Nelle viste di modellazione, si creano i modelli di superfici e solidi usando le unità ed i gradi di precisione appropriati.

Nelle viste layout, si possono inserire uno o più dettagli del modello ed annotazioni relative al foglio stampato (note per la fabbricazione, l'albero di un prodotto, annotazioni generiche, blocchi titolo, barre di scala e sigilli).

Si può accedere a queste viste tramite le schede situate nella parte inferiore dell'area di modellazione. Il comando SchedeDiControlloViste attiva o disattiva le schede.

Viste di dettaglio

Le viste layout contengono le viste di dettaglio. Una vista di dettaglio contiene una vista del modello. Le viste di dettaglio hanno le loro proprie proprietà della vista e proprietà dell'oggetto. Il colore, la larghezza ed altre proprietà del bordo di una vista di dettaglio, inclusa la proprietà Nessuna stampa, sono proprietà dell'oggetto del dettaglio.

Nuovo layout

Nome

Il nome della vista layout.

Consultare: Convenzioni di denominazione di Rhino

Seleziona stampante

Stampante

Selezionare la stampante di destinazione dall'elenco delle stampanti configurate.

Dimensioni

Selezionare una delle dimensioni del foglio supportate dall'elenco.

Verticale / Orizzontale

Imposta l'orientamento.

Larghezza / Altezza

Imposta le dimensioni del foglio, così come la larghezza (lunghezza x) e l'altezza (lunghezza y) del layout. Se la dimensione del foglio non è supportata dalla stampante selezionata, l'opzione Stampante viene disattivata.

<pollici / millimetri / centimetri>

Le unità per la dimensione del foglio. Se l'unità selezionata è diversa dall'unità del layout del documento, verrà convertita l'unità selezionata.

Numero di dettagli iniziale

Il numero di viste di dettaglio di partenza.

Passi

  1. Nella finestra di dialogo Nuovo layout, specificare le opzioni.

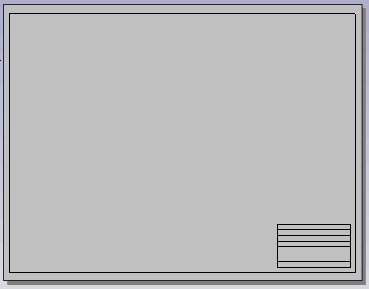

  2. Tracciare un bordo oppure inserire un blocco titolo nel layout.
    Inserire del testo non attinente alla geometria del modello, quale il nome del progetto, il numero della pagina, il contenuto della pagina e simili.
  3. Inserire oggetti di annotazione, quali blocchi di testo e blocchi titolo.
  4. Creare le viste di dettaglio e sistemarle sul layout.
  5. In ciascun dettaglio, impostare la vista del modello, l'orientamento e la scala.
  6. Nella vista di layout, inserire testo e quote.

  7. Impostare la visibilità del bordo del dettaglio sulla pagina stampata.
    Si usino le Proprietà per accedere alla proprietà Nessuna stampa di Larghezza di stampa.
  8. Stampare.

Creare viste di dettaglio dei layout con una forma qualsiasi

Usando un riempimento solido bianco nel layout, è possibile creare viste di dettaglio con una forma qualsiasi.

Passi

  1. Impostare un layout con una o più viste di dettaglio.
  2. Scalare le viste di dettaglio nel modo desiderato.
  3. Nel layout, tracciare un rettangolo dai vertici della pagina.
  4. Nel layout, tracciare la forma della vista di dettaglio.
    Utilizzare qualsiasi curva planare: Cerchio, Curva, CrvInterpolata, FumettoRev, Rettangolo, ecc.
    Per una maggiore precisione, si può tracciare la curva nello spazio modello e quindi usare il comando CambiaSpazio per spostarla sul layout.
  5. Creare un riempimento solido usando il rettangolo del bordo del disegno e le forme delle viste di dettaglio.
  6. Impostare il colore del riempimento sul bianco.
  7. Aggiungere qualsiasi altra cosa si desideri nel layout, come per esempio i nomi delle viste di dettaglio.
  8. Stampare.

Nota

Misurare la distanza nei layout

Nelle viste Layout, gli oggetti delle viste di dettaglio vengono annotati con la distanza dei spazio del modello.

In questo esempio, il cerchio blu si trova nella vista di layout. Il raggio è annotato come 10 unità (la distanza di spazio della vista). Il cerchio rosso si trova in una vista di dettaglio. Il raggio è annotato come 100 unità (la distanza di spazio del modello) se la dimensione del raggio viene creata nella vista di dettaglio o nella vista di layout.

Comandi connessi

CambiaSpazio

Barra strumenti Menu

Disegno tecnico

Layout

In nessun menu.

Il comando CambiaSpazio sposta o copia gli oggetti tra la vista layout e la vista dettaglio. Questo comando funziona solo nelle viste layout con almeno una vista di dettaglio.

Per spostare un oggetto dallo spazio modello allo spazio layout

Per spostare un oggetto dallo spazio layout allo spazio modello

  1. Selezionare gli oggetti nello spazio layout.
  2. Selezionare la vista di dettaglio di destinazione facendo clic sul bordo della vista di dettaglio.
    Nota: non fare doppio clic sulla vista di dettaglio.
Opzione da linea di comando

Copia

Specifica se gli oggetti vanno copiati o meno. Il comando MemorizzaOpzioniCopia determina se usare l'opzione selezionata come opzione predefinita o meno.

ImportaLayout

Barra strumenti Menu Scelta rapida

Layout

Vista

Layout >

Importa

Clic sulla scheda Aggiungi vista

Il comando ImportaLayout importa uno o più layout da un file di Rhino nel modello corrente di Rhino.

Si possono definire delle pagine standard con cartiglio in un unico file, per poi importarle in altri file di Rhino.

Se esistono più layout, fare clic con il tasto destro per selezionarne uno e cancellare gli altri.

CopiaLayout

Barra strumenti Menu

Layout

In nessun menu.

Il comando CopiaLayout copia il layout attivo su un nuovo layout.

Mantenendo premuto il tasto Opzione e facendo clic, appare un simbolo "+" sul cursore durante il trascinamento. Ciò creerà una copia del layout, similmente a quando si copia un file nel Finder o un oggetto in Rhino.

Nota: i layout appaiono in una finestra a parte rispetto alle viste di modellazione. Questa finestra può risultare nascosta dietro alla finestra di modellazione, per cui è possibile che non venga visualizzato il layout aggiunto.

ProprietaLayout

Barra strumenti Menu

Disegno tecnico
Layout

In nessun menu.

Il comando ProprietaLayout apre la finestra delle proprietà dei layout.

Nome

Il nome della vista layout.

Consultare: Convenzioni di denominazione di Rhino

Seleziona stampante

Stampante

Selezionare la stampante di destinazione dall'elenco delle stampanti configurate.

Dimensioni

Selezionare una delle dimensioni del foglio supportate dall'elenco.

Verticale / Orizzontale

Imposta l'orientamento.

Larghezza / Altezza

Imposta le dimensioni del foglio, così come la larghezza (lunghezza x) e l'altezza (lunghezza y) del layout. Se la dimensione del foglio non è supportata dalla stampante selezionata, l'opzione Stampante viene disattivata.

<pollici / millimetri / centimetri>

Le unità per la dimensione del foglio. Se l'unità selezionata è diversa dall'unità del layout del documento, verrà convertita l'unità selezionata.

MostraLayout

Barra strumenti Menu Barra di controllo delle viste

Non si trova nelle barre strumenti.

In nessun menu.

Layout...

Il comando MostraLayout apre la finestra di layout. Se non esiste nessun layout nel modello, il comando MostraLayout creerà un nuovo layout prima dell'apertura della finestra Layout.

Vedi anche

Usare gli strumenti di disegno tecnico
