튜토리얼 모델 열기
| 4 | 튜토리얼 파일 중에서 Toolblock.3dm 모델 파일을 열고 열기를 클릭합니다.
|
이번 예제에서는 Rhino를 사용한 간단한 기계 부품을 만드는 방법을 소개합니다.
학습 포인트:
| ● | 돌출 개체 만들기. |
| ● | 다른 형태의 부울 연산. |
| ● | 구멍 만들기. |
| ● | 3D 형태에서 2D 선 도면 만들기. |
| ● | 2D 선 도면의 치수 측정 및 치수 텍스트 수정. |
튜토리얼 모델 열기
| 4 | 튜토리얼 파일 중에서 Toolblock.3dm 모델 파일을 열고 열기를 클릭합니다.
|

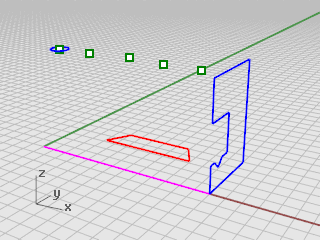

프로파일-01과 프로파일-02 레이어에 있는 프로파일 커브로 기본적인 2 개의 솔리드 형태를 만들어 시작합니다.
레이어 설정
| 4 | 레이어 패널에서 프로파일-01 레이어가 현재 레이어인지 확인합니다. |
프로파일 커브 돌출
| 1. | 솔리드 메뉴에서 평면형 커브 돌출 > 직선.을 클릭합니다. |
| 2. | 끝점 개체 스냅을 켭니다. |

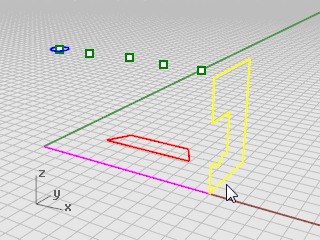

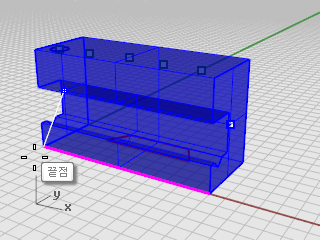

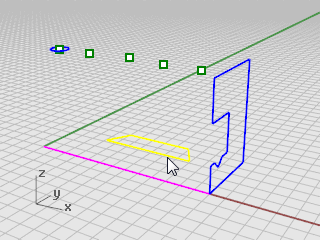

| 3. | 돌출시킬 커브 선택 프롬프트에서 파란색 프로파일 커브를 선택하고 Enter 키를 누릅니다.
|
| 4. | 명령행의 돌출 거리 프롬프트에서 솔리드 옵션과 원래개체_삭제 옵션을 예로 설정합니다. |
| 5. | 자홍색 구성 선의 끝을 클릭합니다.
돌출된 형태는 공간 상에서 닫힌 체적을 형성하므로 솔리드가 됩니다. |
솔리드 숨기기
| 4 | 솔리드를 선택하고, 편집 메뉴에서 표시 여부 > 숨기기를 클릭합니다. |
레이어 설정
| 4 | 레이어 패널에서 프로파일-02 레이어를 현재 레이어로 설정합니다. |
프로파일 커브 돌출
| 1. | 빨간색 프로파일 커브를 선택합니다.
|
| 2. | 솔리드 메뉴에서 평면형 커브 돌출 > 직선.을 클릭합니다. |
| 3. | 돌출할 커브 선택 프롬프트에서 솔리드, 원래개체_삭제 옵션을 예로 설정합니다. |

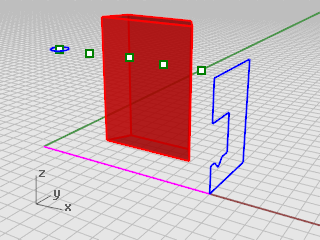

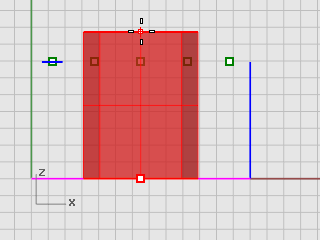

| 4. | 돌출 거리 프롬프트에서 (Front 뷰포트), 파란 커브의 높이보다 높게 돌출을 끌어 클릭합니다.
현재 빨간 레이어 프로파일-02에 솔리드가 나타납니다.
|
솔리드 표시
| 4 | 편집 메뉴에서 표시 여부 > 표시를 클릭합니다.
|
2개의 솔리드에 부울 연산 실행
| 1. | 솔리드 메뉴에서 차집합을 클릭합니다. |
| 2. | 차집합을 계산할 원래 서피스 또는 폴리서피스 선택 프롬프트에서 파란색 솔리드를 선택하고 Enter 키를 누릅니다. |
| 3. | 차집합 계산에 사용할 서피스 또는 폴리서피스 선택 프롬프트에서 원래개체_삭제 옵션을 예로 설정합니다. |

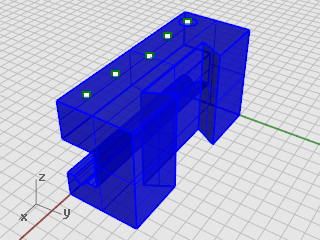

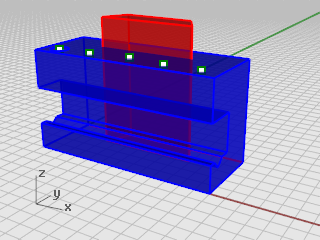

| 4. | 빨간 솔리드를 선택하고, Enter 키를 누릅니다. 결과 개체는 새로운 솔리드 또는 폴리서피스가 됩니다. 폴리서피스는 열리거나 닫힌 여러 개의 서피스로 이루어져 있습니다. 솔리드는 닫혀 있는 여러 서피스로 구성되어 있습니다.
|
첫 번째 구멍을 만들 자리를 나타내는 원이 이미 배치되어 있습니다.
솔리드에 구멍 만들기
| 1. | 그림처럼 초록색의 원을 선택합니다.
|
| 2. | 솔리드 메뉴에서 솔리드 편집 도구 > 구멍 > 구멍 만들기를 클릭합니다. |
| 3. | 서피스 또는 폴리서피스 선택 프롬프트에서 파란색 폴리서피스를 선택합니다. |

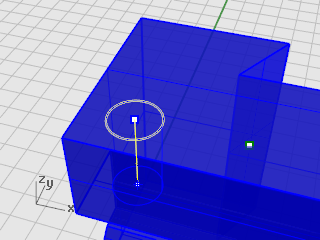

| 4. | 절삭 깊이 점 프롬프트에서 구멍을 끌어 개체의 위쪽 부분을 관통하도록 합니다.
|
| 5. | Front 뷰에서 한 점을 지정합니다.
|

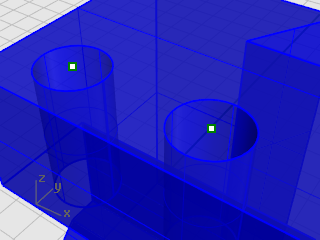

구멍 하나를 만든 후, 이를 복사할 수 있습니다.
구멍 복사
이 명령으로 앞에서 만든 구멍과 나란하게 3개의 구멍을 복사합니다.
| 1. | 개체 스냅 제어에서 점 개체 스냅을 켭니다. |
| 2. | 솔리드 메뉴에서 솔리드 편집 도구 > 구멍 > 구멍 복사를 클릭합니다. |
| 3. | 하나의 평면형 서피스에서 구멍 선택 프롬프트에서 첫 번째 구멍을 선택하고 Enter 키를 누릅니다.
|

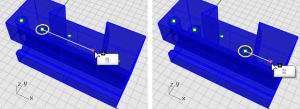

| 4. | 이동의 기준점 프롬프트 프롬프트에서 첫 번째 원의 중심점에 있는 점 개체를 지정합니다. |

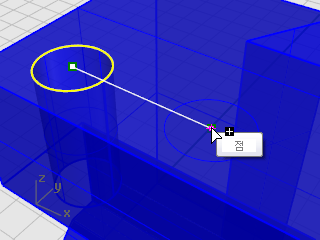

| 5. | 이동의 기준점 새 위치 ( 복사=예 ): 프롬프트에서 다음 구멍의 중심점이 될 점을 지정합니다.
|
| 6. | 파트의 다른 쪽에 있는 2개의 구멍에도 이 작업을 반복합니다.
Note: 파트의 중심에 있는 점은 사용하지 않습니다.
|
동그란 구멍 만들기

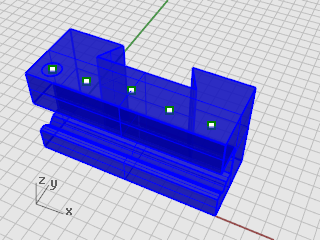

가운데 구멍은 파란색 솔리드의 위쪽 파트를 완전히 관통한다는 점에서 조금 다릅니다. 이번에는 작업을 시작할 때 참조할 원이 없습니다.

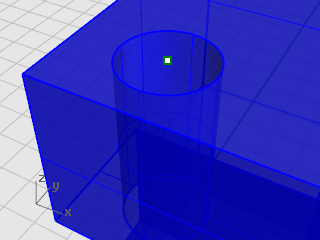

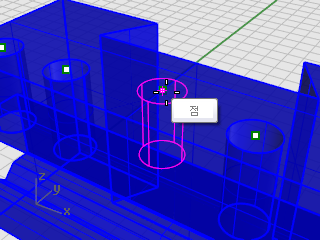

| 1. | 솔리드 메뉴에서 솔리드 편집 도구 > 구멍 > 둥근 구멍을 클릭합니다. |
| 2. | 대상 서피스 선택 프롬프트에서 파란색 솔리드의 위쪽 서피스를 선택합니다. |
| 3. | 중심점 프롬프트에서 명령행 옵션을 다음과 같이 설정합니다. 깊이=0.5 지름=0.312 드릴_점_각도=180 통과=아니요 방향=구성평면_법선 |

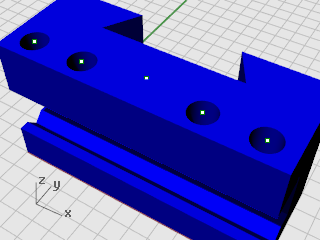

| 4. | 파란 솔리드의 중간에 있는 점 개체를 클릭하여 구멍 만들기를 완료합니다.
|
솔리드 테스트
결과로 만들어지는 폴리서피스는 닫힌 솔리드입니다. 이 파트가 닫힌 솔리드인지는 Properties 명령으로 확인합니다. 개체의 닫힘/열림 상태는 Properties 명령으로 알 수 있습니다.
| 1. | 파트를 선택합니다. |
| 2. | 편집 메뉴에서 개체 속성 (F3)을 클릭합니다. |
| 3. | 속성 패널에서 자세히를 클릭합니다. 개체 속성 창에서 개체가 유효하고 닫힌 상태인지 확인할 수 있습니다. 지오메트리: 유효 폴리서피스. 23개의 서피스가 있는 닫힌 솔리드 폴리서피스. |

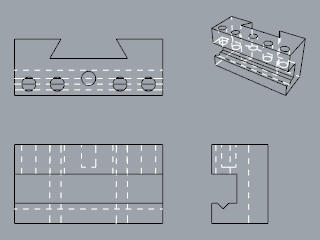

Make2D 명령은 3D 솔리드에서 2D 선을 생성합니다.
2D 선 그림 그리기
| 1. | 파트를 선택합니다. |
| 2. | 치수 메뉴에서 2D 도면 만들기를 클릭합니다. |
| 3. | 2D 도면 옵션 대화상자에서 도면 레이아웃 아래 4 뷰 (미국)을 클릭합니다. 옵션 아래에서 접하는 가장자리 표시와 은선 표시의 확인란을 선택합니다. |
| 4. | 확인을 클릭합니다. |
2D 도면을 사용하여 파트의 치수를 더합닌다.
레이어 설정
| 1. | 레이어 패널에서 치수 레이어를 현재 레이어로 설정합니다. |
| 2. | 치수 레이어와 Make2D 레이어를 제외한 모든 레이어를 끕니다. |
| 3. | 선 레이어의 선종류 열 (Make2D > 은선 > 선) 에서 Continuous를 클릭합니다. |
| 4. | 선종류 선택 창에서 Dashed를 선택합니다.
|
뷰포트 설정
| 4 | Top 뷰포트의 제목 표시줄을 두 번 클릭하여 최대화합니다. |
파트 치수 재기

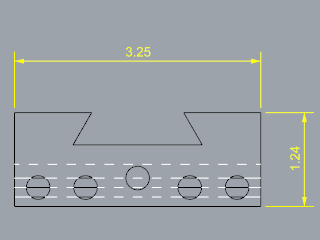

| 1. | 치수 메뉴에서 선형 치수를 클릭합니다. |
| 2. | 개체 스냅 제어에서 끝점 개체 스냅을 켜고, 점 개체 스냅을 끕니다. |

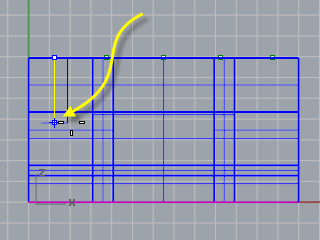

| 3. | 첫 번째 치수점 프롬프트에서 파트의 왼쪽 위 모서리를 지정합니다. |
| 4. | 두 번째 치수점 프롬프트에서 파트의 오른쪽 위 모서리를 지정합니다. |
| 5. | 치수 위치 프롬프트에서 치수선의 위치를 지정합니다. |
| 6. | 이 작업을 파트의 오른쪽에도 반복하여 세로 치수를 만듭니다.
|
가로 방향으로 파트 치수를 연속으로 표시
| 1. | 치수에서 선형 치수를 클릭합니다. |
| 2. | 명령행의 첫 번째 치수점에서 계속 옵션을 예로 설정합니다. 연속적인 치수가 만들어집니다. |
| 3. | 첫 번째 치수점 프롬프트에서 파트의 왼쪽 아래 모서리를 지정합니다. |

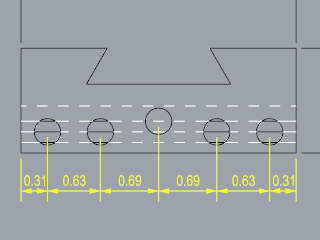

| 4. | 두 번째 치수점 프롬프트에서 중심점 개체 스냅을 켜고 첫 번째 원의 중심점을 지정합니다. |
| 5. | 치수 위치 프롬프트에서 파트의 아래쪽을 클릭합니다. |
| 6. | 다음 치수 위치 프롬프트에서 원의 중심을 계속 지정합니다. |
| 7. | 파트의 오른쪽 아래 모서리를 지정하고 Enter 키를 눌러 완료합니다.
|
세로 방향으로 구멍의 치수를 연속으로 표시

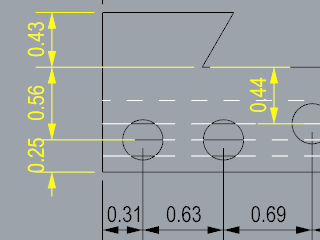

| 4 | 작업을 반복하여 연속적인 세로 치수를 만듭니다.
|
튜토리얼 모델 다운로드하기.

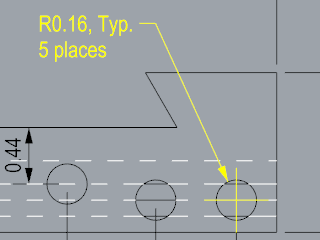

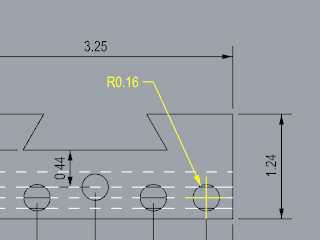

반지름 치수 추가
