GlobalEdgeContinuity

도구모음

메뉴

9 버전의 새 기능

서피스 분석

분석

서피스 > 전역 가장자리 연속성

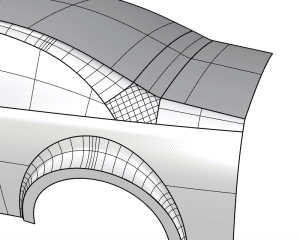

GlobalEdgeContinuity 명령은 여러 서피스 간의 연속성을 분석합니다. 이 명령은 서피스 가장자리 쌍을 따라 G0, G1, G2 연속성을 계산하고 원하는 연속성을 얻기 위해 서피스를 조정할 때 가이드로 사용할 수 있는 시각적 피드백을 제공합니다.

과정

  1. 연속성을 계산할 서피스 또는 폴리서피스를 선택합니다.

    • 단일 서피스를 선택하면 직접 연결된 서피스들이 자동으로 평가됩니다. 여러 서피스가 선택된 경우에는 선택된 서피스만 평가됩니다.

    • 평가된 서피스는 결합되었거나 결합되지 않은 상태일 수 있으며, 결합 안 한 상태로 두면 평가가 활성화된 동안 해당 서피스를 조정할 수 있습니다.

  2. 뷰포트 또는 결과 테이블에서 가장자리 번호를 선택하여 해당 가장자리를 따라 발생한 편차를 확인합니다.

옵션

개체 추가

분석할 더 많은 개체를 선택합니다.

개체 제거

선택된 개체를 분석에서 제외시킵니다.

얼룩말 줄무늬 전환

평가된 서피스 간의 연속성을 시각적으로 확인할 수 있도록 얼룩말 줄무늬 분석을 켭니다.

기본값 복원

설정을 기본값으로 다시 설정합니다.

표시 전환

평가된 서피스를 선택한 상태로 유지하면서 분석 표시를 켜거나 끕니다.

표시

연속성 분석이 뷰포트에 표시되는 방식을 제어합니다.

레이블

가장자리 번호만 표시합니다.

  • 가장자리에는 번호가 부여되며, 해당 번호는 결과 테이블에서 확인할 수 있습니다.

  • 뷰포트에서 가장자리 번호를 클릭하면 결과 테이블의 해당 가장자리가 선택됩니다.

그래프

편차 그래프만 표시합니다.

  • 그래프는 가장자리를 따라 발생한 편차를 시각적으로 표현합니다.

  • 허용오차를 벗어난 가장자리 구간은 빨간색 세선으로 표시되고, 허용오차 이내의 구간은 녹색 세선으로 표시됩니다.

  • 샘플 개수를 늘리면 그래프가 더 부드러워지고 더 많은 세선이 표시됩니다.

모두

가장자리 번호와 그래프를 동시에 표시합니다.

평가

서피스 간의 G0(위치), G1(접선), G2(곡률) 연속성 중에서 평가할 항목을 선택합니다.

권장 작업 흐름

  1. G0 분석으로 시작합니다.

    모든 가장자리 쌍이 G0 허용오차를 만족하고 회색으로 표시되는지를 확인합니다.

  2. G1 분석을 진행합니다.

    G1 허용오차 이내에 있는 가장자리 쌍은 파란색으로 표시됩니다. 허용오차를 벗어난 가장자리는 회색으로 유지되며 결과 테이블에 표시됩니다.

  3. 계속해서 G2 분석을 진행합니다.

    G2 절대 허용오차 이내의 가장자리는 흰색으로 표시됩니다. G1 가장자리는 G2 허용오차를 만족할 때까지 파란색으로 유지됩니다.

표시 설정

분석 피드백이 뷰포트에 어떻게 표시되는지를 지정합니다.

그래프 배율

편차 그래프 세선의 높이를 설정합니다.

  • 그래프는 상대적인 차이만 표시하며 편차의 방향은 나타내지 않습니다. 음영 모드에서도 보이도록 서피스의 양쪽에 표시됩니다.

샘플 개수

서피스 가장자리 쌍을 기준으로 계산되는 샘플 점의 개수입니다.

  • 결과 테이블이나 뷰포트에서 가장자리 번호를 선택하면, 가장자리를 따라 편차 레이블이 표시됩니다. 10개의 샘플점마다 편차 레이블이 하나씩 표시됩니다.

  • 추가로 녹색(통과) 또는 빨간색(실패) 레이블이 최대 편차 위치를 나타냅니다.

텍스트 도트 크기

편차 값과 가장자리 번호 레이블의 크기를 지정합니다.

와이어 두께

가장자리 오버레이의 너비를 픽셀 단위로 설정합니다. 기본값은 3픽셀입니다. 가장자리 오버레이는 가장자리가 G0, G1 또는 G2 조건을 만족하는지를 표시합니다.

평가 설정

통과/실패 조건을 판단하는 데 사용되는 허용오차와 가장자리를 제외하기 위한 필터링 임계값을 정의합니다.

허용오차

허용할 수 있는 최대 편차입니다.

G0

모델 단위 기준의 위치 허용오차입니다. 가장자리 쌍이 G0 허용오차 이내에 있으면, 결합이 가능함을 뜻하는 회색으로 표시됩니다. 가장자리는 위치적으로 연속적인 것으로 간주됩니다.

  • G0 편차 값은 최소 세 자리 소수점까지 표시됩니다. 더 많은 소수점을 표시하려면 옵션 > 단위에서 표시 정밀도 설정을 변경하세요.

G1

각도 도 단위 기준의 접선 허용오차입니다. 가장자리 쌍이 접선 연속으로 간주되기 위한 허용오차입니다. 가장자리 쌍이 G1 허용오차를 만족하면 G1 색으로 표시됩니다.

  • 서피스를 간격띄우기하면, 서피스 사이의 각도는 간격띄우기된 서피스 간의 간극 또는 교차를 초래하게 됩니다.

G2 절대

절대 곡률 허용오차입니다. 가장자리 쌍이 G2 절대 허용오차 이내에 있으면 흰색으로 표시됩니다.

  • 이 값은 크기와 반비례하여 영향을 받습니다. 모델의 크기를 크게 조정하면 절대 차이는 감소하고, 작게 크기를 조정하면 증가합니다.

G2 상대

상대 곡률 허용오차입니다. 일부 경우, 이 허용오차를 G2 연속성 테스트에 사용할 수 있습니다.

  • 이 값은 크기에 영향을 받지 않습니다. 모델의 크기를 조정해도 상대적인 차이는 변하지 않습니다.

  • 가장자리를 따라 곡률 방향이 반전될 경우(예: 한 서피스는 위로, 다른 서피스는 아래로 휘는 경우), 상대 곡률 편차는 -1로 표시됩니다.

필터

이 값보다 큰 편차를 가진 가장자리는 평가에서 제외됩니다.

  • 아래 예제에서는 두 면 사이의 각도가 90°이며 이는 기본 G1 필터 값인 20°를 초과하므로, 가장자리 2가 결과 테이블에서 제외될 수 있습니다. 이 가장자리를 포함하려면 필터링된 G1 및 G2 가장자리 표시를 활성화합니다.

성공 / 실패 색

허용오차를 만족하거나 초과하는 가장자리를 표시하는 데 사용되는 색입니다.

  • 기본적으로, G0 허용오차 이내의 가장자리는 회색, 허용오차를 벗어난 가장자리는 빨간색으로 표시됩니다. G1 허용오차를 통과한 가장자리는 파란색, G2 허용오차를 통과한 가장자리는 흰색으로 표시됩니다.

  • 색을 사용자 지정하려면 색 견본을 클릭합니다.

결과

좋은 가장자리 표시

허용오차 이내의 가장자리를 표시 또는 숨김으로 전환합니다.

필터링된 G1 및 G2 가장자리 표시

G1 및 G2 필터로 숨겨진 가장자리를 테이블에 포함시킵니다.

선택된 가장자리 확대

선택한 가장자리에서 최대 편차 위치로 뷰포트가 얼마나 가까이 확대되는지를 제어합니다.

결과 테이블

각 연속성 유형별 최대 편차 값과 함께 평가된 가장자리 목록을 표시합니다.

  • 테이블에서 가장자리를 선택하면 현재 뷰포트가 해당 가장자리로 확대됩니다.

  • 뷰포트에서 가장자리 번호 레이블을 클릭하면 테이블에서 해당 가장자리가 선택됩니다.

  • 편차 열 머리글을 클릭하면 가장 큰 편차가 위에 오도록 가장자리를 정렬합니다. 가장자리 번호 열 머리글을 클릭하면 기본 순서로 되돌아갑니다.

참고 항목

EdgeContinuity

두 가장자리 사이에서 선 세선을 사용하여 거리, 접선, 곡률 차이를 시각화합니다.

전역 가장자리 연속성을 위한 완전 가이드
