EdgeContinuity

도구모음	메뉴
분석 서피스 분석 서피스 도구	분석 서피스 > 가장자리 연속성

도구모음

메뉴

분석

서피스 > 가장자리 연속성

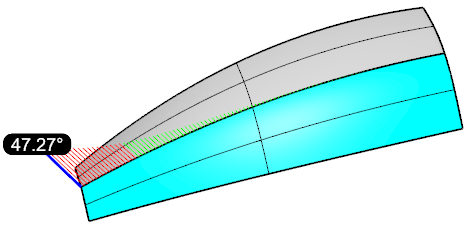

EdgeContinuity 명령은 두 서피스 가장자리가 위치(G0), 접선(G1), 곡률(G2) 허용오차를 얼마나 잘 만족하는지 평가합니다. 뷰포트에서 시각적 피드백을 제공하며, 표시 매개변수와 필요한 허용오차를 조정할 수 있습니다.

과정

평가할 두 가장자리를 선택합니다.
가장자리 연속성 패널의 옵션을 설정합니다.

가장자리 연속성 옵션

가장자리 쌍 추가

분석할 가장자리 쌍을 선택합니다.

가장자리 쌍 제거

분석에서 가장자리 쌍을 제거합니다.

모든 가장자리 쌍 제거

분석에서 모든 계산된 가장자리 쌍을 제거합니다.

계산

분석할 연속성 레벨을 선택합니다:

G0 - 위치 연속성 (가장자리 거리).

거리 편차의 소수점 아래 자리수는 문서 속성 > 단위 > 표시의 정밀도에서 제어합니다. (소수만 해당)

G1 - 접선 연속성 (방향 일치).

G2 - 곡률 연속성 (곡률의 매끄러움).

이 옵션은 절대 및 상대 (괄호 안) 편차를 표시합니다.

절대 곡률 편차 = (1/반지름1)-(1/반지름2)

상대 곡률 편차 = (반지름1-반지름2)/(반지름1+반지름2)

표시 설정

분석이 어떻게 시각화되는지를 지정합니다.

거리 / 접선 / 곡률 배율

선택된 연속성 유형(G0, G1 또는 G2)에 대해 편차 세선의 배율를 조정합니다. 배율을 증가시키면 세선이 두드러지게 표시되어 작은 편차를 더 쉽게 확인할 수 있습니다.

샘플 개수

가장자리 쌍을 따라 계산되는 점의 개수를 설정합니다.

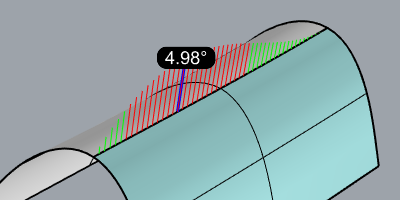

성공 ■ / 실패 ■ / 최대 ■ 색

가장자리 쌍이 허용오차 내에 있는 경우(성공), 허용오차를 초과한 경우(실패), 또는 최악의 편차에 도달한 경우(최대)를 표시하는 데 사용되는 색을 정의합니다. 색 견본을 클릭하여 사용자가 색을 지정할 수 있습니다.

레이블 표시

최대 편차의 위치를 레이블로 표시합니다.

허용오차

가장자리 연속성이 성공 또는 실패인지 판단하는 데 사용되는 임계값입니다.

거리 (G0)

모델 단위 기준으로 허용되는 최대 위치 편차입니다.

접선 (G1)

각도(도) 기준의 최대 접선 각도 편차입니다.

곡률 (G2)

최대 곡률 편차입니다. 절대 곡률은 반지름의 역수(모델 단위), 상대 곡률은 비율로 나타냅니다.
