EdgeContinuity
| ツールバー | メニュー |
|---|---|
|
|
解析 サーフェス > エッジの連続性 |

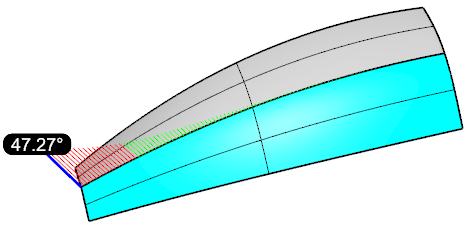

EdgeContinuityコマンドは、2つのサーフェスエッジが位置（G0）、接線（G1）、曲率（G2）の許容差をどの程度満たして接続しているかを評価します。ビューポートに視覚的なフィードバックを表示し、表示パラメータや必要な許容差を調整できます。
操作手順
-
評価する2つのエッジを選択します。
-
エッジの連続性パネルでオプションを設定します。
エッジの連続性パネル
エッジのペアを追加
分析するエッジのペアを選択します。
エッジのペアを取り除く
分析から1組のエッジのペアを取り除きます。
すべてのエッジのペアを取り除く
分析から評価されているエッジのペアをすべて取り除きます。
ヘルプ
ヘルプトピックを開きます。
エッジの連続性表示をトグル
評価しているオブジェクトのエッジの連続性分析表示の表示、非表示を切り替えます。
評価
分析する連続性のレベルを選択します。
G0 - 位置連続 (エッジの距離)
-
距離偏差の小数点以下の桁数は、ドキュメントのプロパティ > 単位 > 距離の精度で制御されます。(小数のみ)
G1 - 接線連続 (方向の一致)
G2 - 曲率連続 (曲率の滑らかさ)
-
このオプションは、絶対および相対（括弧内）の偏差を表示します。
絶対曲線偏差 = (1/半径1)-(1/半径2)
相対曲線偏差 = (半径1-半径2)/(半径1+半径2)
表示設定
分析結果の表示方法を設定します。
距離 / 接線 / 曲率スケール
選択した連続性の種類（G0、G1、G2）に応じて、偏差を示す細線マークの表示倍率を調整します。倍率を大きくすると細線マークが強調表示され、小さな偏差が見やすくなります。
サンプル数
エッジペアに沿って評価するポイントの数を設定します。

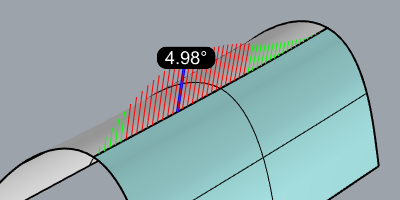

合格 ■ / 不合格 ■ / 最大 ■ 色
エッジペアが許容差内に収まっている箇所（合格）、許容差を超えている箇所（不合格）、および最大の偏差に達している箇所（最大）を表示するための色を設定します。色見本をクリックすると、色を変更できます。
ラベルを表示
最大偏差の位置を示すラベルを表示します。
許容差
エッジ連続性が合格か不合格かを判定するためのしきい値です。
距離 (G0)
モデル単位で指定する、許容される位置偏差の最大値です。
接線（G1）
角度（度）で指定する、接線角度の偏差の最大値です。
曲率（G2）
曲率偏差の最大値です。絶対曲率では半径の逆数（モデル単位）を使用し、相対曲率では比率を使用します。
