ContinuitàBordo

Barra strumenti	Menu
Analizza Analisi di superfici Strumenti superfici	Analizza Superficie > Continuità bordi

Barra strumenti

Analizza

Superficie > Continuità bordi

Il comando ContinuitàBordo valuta come due bordi superficie soddisfano le tolleranze di posizione (G0), tangenza e (G1) curvatura (G2). Fornisce un feedback visivo sulla vista e consente di regolare i parametri di visualizzazione e le tolleranze richieste.

Passi

Selezionare i due bordi da valutare.
Impostare le opzioni nel pannello Continuità bordi.

Opzioni di continuità dei bordi

Aggiungi coppia di bordi

Seleziona una coppia di bordi da analizzare.

Rimuovi coppia di bordi

Rimuove una coppia di bordi dall’analisi.

Rimuovi tutte le coppie di bordi

Rimuove tutte le coppie di bordi dall’analisi.

Valutazione

Scegliere il livello di continuità da analizzare:

G0 - Continuità di posizione (distanza bordi).

Le posizioni decimali della deviazione di distanza vengono controllate in Proprietà del documento > Unità > Precisione di visualizzazione. (Solo decimale)

G1 - Continuità tangente (corrispondenza di direzione).

G2 - Continuità di curvatura (curvatura uniforme).

L'opzione mostra deviazioni assolute e relative (tra parentesi).

Deviazione di curvatura assoluta = (1/Raggio1)-(1/Raggio2)

Deviazione di curvatura relativa = (Raggio1-Raggio2)/(Raggio1+Raggio2)

Impostazioni di visualizzazione

Controlla come viene mostrata l’analisi.

Distanza/Tangenza/Scala curvatura

Regola il fattore di scala delle linee di deviazione per il tipo di continuità selezionata (G0, G1 o G2). Aumentando il fattore di scala, vengono esagerate le linee, semplificando la visualizzazione di deviazioni ridotte.

Numero di campioni

Imposta la quantità di punti valutati lungo una coppia di bordi.

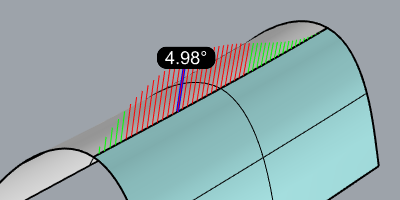

Colori per bordi validi ■/non validi ■/massimi ■

Definisce i colori usati per mostrare l’errore della coppia di bordi all’interno della tolleranza (valida), quando si eccede la tolleranza (non valida) o quando si raggiunge la deviazione peggiore (massima). Fare clic sui campioni di colore per personalizzare il colore.

Mostra etichette

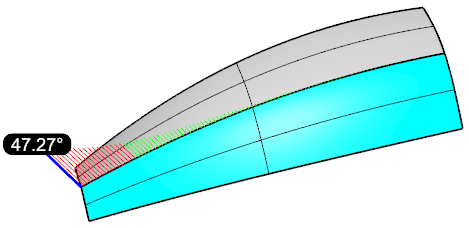

Mostra un etichetta per segnalare la posizione della deviazione massima.

Tolleranze

I valori di tolleranza usati per valutare l’idoneità della continuità di bordi.

Distanza (G0)

La deviazione posizionale massima consentita nelle unità del modello.

Tangenza (G1)

La deviazione massima dell’angolo tangente nei gradi di un angolo.

Curvatura (G2)

La deviazione di curvatura massima. La reciprocità del raggio (nelle unità del modello) per la curvatura assoluta e la proporzione della curvatura relativa.
