ContinuitéBordActivé

Barre d’outils	Menu
Analyse Analyse de surface Outils pour les surfaces	Analyse Surface > Continuité au niveau du bord

Barre d’outils

Analyse

Surface > Continuité au niveau du bord

La commande ContinuitéBordActivé évalue le niveau de conformité aux tolérances de position (G0), de tangence (G1) et de courbure (G2) de deux bords d’une surface. Elle fait apparaître des indicateurs visuels dans la fenêtre et vous permet d’ajuster les paramètres d’affichage et les tolérances requises.

Étapes

Sélectionnez deux bords à analyser.
Définissez les options dans le panneau Continuité au niveau du bord.

Options de continuité des bords

Ajouter une paire de bords

Sélectionner deux bords à analyser.

Supprimer une paire de bords

Supprime deux bords de l’analyse.

Supprimer toutes les paires de bords

Supprime de l’analyse toutes les paires de bords évaluées.

Évaluation

Choisissez le niveau de continuité à analyser :

G0 - Continuité de position (distance des bords).

La précision de l’écart de distance est contrôlée par l’option Propriétés du document > Unités > Précision d’affichage (unités décimales uniquement).

G1 - Continuité de tangence (correspondance des directions).

G2 - Continuité de courbure (profilage de la courbure).

Cette option affiche l’écart absolu et l’écart relatif (entre parenthèses).

Écart de courbure absolu = (1/rayon1)-(1/rayon2)

Écart de courbure relatif = (Rayon1-Rayon2)/(Rayon1+Rayon2)

Paramètres d’affichage

Ces paramètres permettent de gérer la visualisation de l’analyse.

Échelle de distance / tangence / courbure

Ajustez le facteur d’échelle des indicateurs d’écart pour le type de continuité sélectionné (G0, G1 ou G2). L’augmentation du facteur d’échelle exagère les indicateurs linéaires, ce qui permet de mieux visualiser les petits écarts.

Nombre d’échantillons

Définit le nombre de points analysés le long de la paire de bords.

Couleurs Conforme ■ / Non-conforme ■ / Max ■

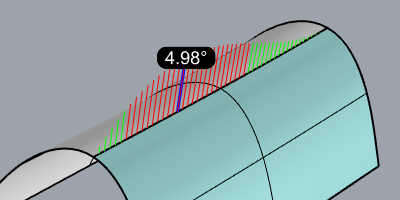

Définit les couleurs utilisées pour indiquer les endroits où la paire de bords est conforme aux valeurs de tolérance (Conforme), dépasse les valeurs de tolérance (Non-conforme) et atteint l’écart le plus important (Max). Cliquez sur les couleurs pour afficher la palette et personnaliser les couleurs.

Afficher les étiquettes

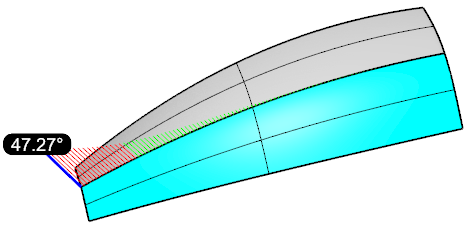

Affiche une étiquette indiquant l’emplacement de l’écart maximal.

Tolérances

Valeurs limites utilisées pour déterminer si la continuité du bord est conforme ou non-conforme.

Distance (G0)

Écart de position maximal autorisé en unités du modèle.

Tangence (G1)

Écart maximal de l’angle de la tangente en degrés.

Courbure (G2)

Écart de courbure maximum. Il correspond à a réciproque du rayon (en unités du modèle) pour la courbure absolue et à un rapport pour la courbure relative.
