Continuité globale des bords

Barre d’outils

Menu

Nouveautés dans la V9

Analyse de surface

Analyse

Surface > Continuité globale des bords

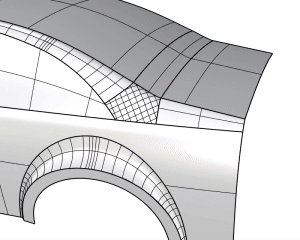

La commande ContinuitéGlobaleBords analyse la continuité entre plusieurs surfaces. Elle évalue les continuités G0, G1 et G2 le long de paires de bords de surface et affiche des indicateurs visuels que vous pouvez utiliser comme guide pour ajuster les surfaces afin d’obtenir la continuité souhaitée.

Étapes

  1. Sélectionnez les surfaces ou polysurfaces dont vous souhaitez évaluer la continuité.

    • Si vous ne sélectionnez qu’une seule surface, la commande évalue automatiquement les surfaces directement connectées. Si vous en sélectionnez plusieurs, seules ces surfaces sont évaluées.

    • Les surfaces évaluées peuvent être jointes ou non, mais le fait de les laisser non jointes vous permet d’ajuster la surface durant le processus d’évaluation.

  2. Sélectionnez un numéro de bord dans la fenêtre ou dans le Tableau des résultats pour inspecter les écarts le long du bord.

Options

Ajouter des objets

Permet de sélectionner d’autres objets à analyser.

Supprimer des objets

Supprime les objets sélectionnés de l’analyse.

Rétablir les valeurs par défaut

Rétablit les paramètres aux valeurs par défaut.

Activer ou désactiver l’affichage

Active ou désactive l’affichage de l’analyse tout en conservant les surfaces évaluées sélectionnées.

Affichage

Contrôle l’affichage de l’analyse de continuité dans la fenêtre de visualisation.

Étiquettes

Affiche uniquement le numéro des bords.

Graphiques

Affiche uniquement les graphiques d’écart.

  • Le graphique montre une représentation visuelle de l’écart le long du bord.

  • Des lignes rouges mettent en évidence les segments de bord hors tolérance ; les bords compris dans les valeurs de tolérance sont représentés par des lignes vertes.

  • Si vous augmentez le nombre d’échantillons les graphiques seront plus lisses et contiendront plus d’indicateurs.

Les deux

Affiche à la fois le numéro des bords et les graphiques.

Évaluation

Choisissez le type d’analyse de continuité entre les surfaces que vous souhaitez effectuer : G0 (position), G1 (tangence) ou G2 (courbure).

Méthode de travail recommandée

  1. Commencez par une analyse G0.

    Vérifiez que toutes les paires de bords sont conformes à la tolérance G0 et s’affichent en gris.

  2. Passez ensuite à l’analyse G1.

    Les paires de bords comprises dans les valeurs de tolérance G1 apparaissent en bleu. Celles qui sont hors tolérance restent grises et figurent dans le tableau des résultats.

  3. Pour finir, lancez l’analyse G2.

    Les bords compris dans les valeurs de tolérance absolue G2 sont marqués en blanc. Les bords G1 restent en bleu jusqu’à ce qu’ils soient compris dans les valeurs de tolérance G2.

Paramètres d’affichage

Contrôle l’affichage de l’analyse dans la fenêtre de visualisation.

Échelle du graphique

Définit la hauteur des indicateurs d’écart.

  • Le graphique ne montre que des différences relatives et n’indique pas le sens de la déviation. Les indicateurs s’affichent des deux côtés des surfaces afin de rester visibles en mode ombré.

Nombre d’échantillons

Nombre de points d’échantillonnage évalués par paire de bords de surface.

  • Lorsqu’un numéro de bord est sélectionné dans le Tableau des résultats ou dans la fenêtre, des étiquettes d’écart s’affichent le long du bord. Une étiquette d’écart est affichée tous les dix points d’échantillonnage.

  • Une étiquette supplémentaire verte (conforme) ou rouge (non-conforme) indique l’emplacement de l’écart maximal.

Taille des points d’annotation

Contrôle la taille des étiquettes pour les valeurs d’écart et les numéros de bord.

Épaisseur des fils

Définit l’épaisseur des fils entourant les bords (en pixels). La valeur par défaut est de 3 pixels. Les fils entourant les bords sont des indicateurs montrant si un bord est conforme ou non aux valeurs de continuité G0, G1 ou G2.

Paramètres d’évaluation

Définit les tolérances utilisées pour déterminer les conditions de conformité ou non-conformité, ainsi que les seuils de filtrage pour exclure des bords.

Tolérance

Écart maximal considéré comme acceptable.

G0

Tolérance de position en unités du modèle. Si une paire de bords se situe dans la tolérance G0, elle est représentée en gris et cela signifie que les bords peuvent être joints. Les bords sont considérés comme continus en termes de position.

  • La valeur d’écart G0 affiche au moins trois décimales. Pour afficher plus de décimales, modifiez le paramètre Précision d’affichage dans Options > Unités.

G1

Tolérance de tangence en degrés. Il s’agit de la tolérance pour que les paires de bords soient considérées comme continues en termes de tangence. Lorsqu’une paire de bords est conforme à la tolérance G1, elle est affichée dans la couleur G1.

  • Si les surfaces sont décalées, tout angle entre les surfaces entraînera soit un espace, soit une intersection entre les surfaces décalées.

G2 abs

Tolérance de courbure absolue. Si une paire de bords se situe dans la tolérance G2 abs, elle est représentée en blanc.

  • Cette valeur est inversement proportionnelle à l’échelle. Cela signifie que si vous agrandissez le modèle, la différence absolue diminuera ; à l’inverse, si vous le réduisez, la différence absolue augmentera.

G2 rel

Tolérance de courbure relative. Dans certains cas, cette tolérance peut être utilisée pour analyser la continuité G2.

  • Cette valeur est indépendante de l’échelle. Agrandir ou réduire le modèle ne modifiera pas la différence relative.

  • Lorsque les directions de courbure s’inversent le long du bord (par exemple, si une surface se courbe vers le haut et l’autre vers le bas), l’écart de courbure relatif affiche -1.

Filtre

Les bords dont l’écart est supérieur à ces valeurs sont exclus de l’évaluation.

  • Dans l’exemple ci-dessous, le bord 2 serait exclu du tableau des résultats car l’angle entre les deux faces est de 90°, ce qui dépasse le filtre G1 par défaut de 20°. Pour inclure ce bord, vous devriez activer l’option Afficher les bords G1 et G2 filtrés.

Couleurs de conformité / non-conformité

Couleurs utilisées pour marquer les bords qui sont conformes ou non aux limites de tolérance.

  • Par défaut, les bords situés dans la tolérance G0 sont affichés en gris et les bords hors tolérance sont affichés en rouge. Les bords qui sont conformes à la tolérance G1 sont représentés en bleu, et ceux qui sont conformes à la tolérance G2 en blanc.

  • Cliquez sur les couleurs pour afficher la palette et personnaliser les couleurs.

Résultats

Afficher les bords conformes

Cette option vous permet d’afficher ou de masquer les bords qui se situent dans les limites de tolérance.

Afficher les bords G1 et G2 filtrés

Inclut dans le tableau les bords qui sont cachés par les filtres G1 et G2.

Zoom pour le bord sélectionné

Contrôle le niveau de zoom dans la fenêtre de visualisation active sur le bord sélectionné au niveau de l’écart maximal.

Tableau des résultats

Liste les bords évalués avec leurs valeurs maximales d’écart pour chaque type de continuité.

  • Lorsqu’un bord est sélectionné dans le tableau, la fenêtre de visualisation active zoome sur ce bord.

  • Cliquer sur le numéro d’un bord dans la fenêtre sélectionne le bord correspondant dans le tableau des résultats.

    Appuyez sur la touche Maj pour sélectionner d’autres numéros de bords ou sur Ctrl (Cmd sur Mac) pour en désélectionner.

  • Cliquez sur l’en-tête d’une colonne d’écart pour trier les bords de manière à ce que les écarts les plus importants apparaissent en haut. Cliquez sur l’en-tête de la colonne des numéros de bord pour rétablir l’ordre par défaut.

Voir aussi

ContinuitéBordActivé

Utilise des indicateurs linéaires pour visualiser l’écart de distance, tangence ou courbure entre deux bords.

Guide complet sur la continuité globale au niveau des bords
