ContinuidadDeBorde

Barra de herramientas	Menú
Análisis Análisis de superficies Superficies	Analizar Superficie > Continuidad de borde

Barra de herramientas

Menú

Analizar

Superficie > Continuidad de borde

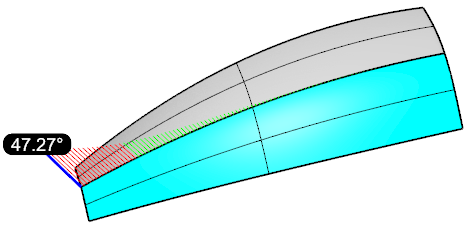

El comando ContinuidadDeBorde calcula en qué medida dos bordes de una superficie cumplen las tolerancias de posición (G0), tangencia (G1) y curvatura (G2). Ofrece información visual en la vista y permite ajustar los parámetros de visualización y las tolerancias requeridas.

Pasos

Seleccione dos bordes para calcular.
Defina las opciones en el panel Continuidad de borde.

Panel Continuidad de bordes

Añadir par de bordes

Selecciona un par de bordes para analizarlos.

Quitar par de bordes

Elimina un par de bordes del análisis.

Quitar todos los pares de bordes

Elimina del análisis todos los pares de bordes calculados.

Ayuda

Abre el tema de ayuda.

Alternar visualización de continuidad de borde

Muestra u oculta la visualización del análisis de continuidad de borde en los objetos evaluados.

Evaluar

Seleccione el nivel de continuidad que desea analizar:

G0: Continuidad de posición (distancia entre bordes).

La cantidad de decimales de la desviación de distancia se controla en Propiedades de documento> Unidades > Precisión decimal. (solo decimal)

G1: Continuidad de tangencia (igualación de direcciones).

G2: Continuidad de curvatura (suavidad de la curvatura).

Esta opción muestra las desviaciones absolutas y relativas (entre paréntesis).

Desviación de curvatura absoluta = (1/Radio1)-(1/Radio2)

Desviación de curvatura relativa = (Radio1-Radio2)/(Radio1+Radio2)

Configuración de visualización

Controla cómo se visualiza el análisis.

Escala de distancia/tangencia/curvatura

Ajusta el factor de escala de las líneas de desviación para el tipo de continuidad seleccionado (G0, G1 o G2). Al aumentar el factor de escala, se acentúan las líneas, lo que permite apreciar más fácilmente las pequeñas desviaciones.

Número de muestras

Define el número de puntos que se evalúan a lo largo del par de bordes.

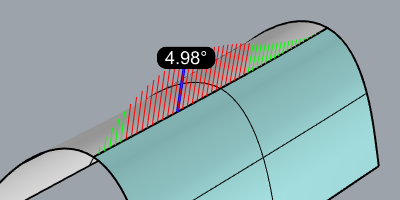

Colores para Superado ■ / No superado ■ / Máx. ■

Define los colores que se utilizarán para mostrar si el par de bordes se encuentra dentro de la tolerancia (Superado), excede la tolerancia (No superado) o alcanza la desviación máxima (Máx.). Haga clic en una muestra de color para personalizar los colores.

Mostrar etiquetas

Muestra una etiqueta para señalar la ubicación de la desviación máxima.

Tolerancias

Valores umbral utilizados para determinar si la continuidad de los bordes cumple o no los requisitos.

Distancia (G0)

Desviación máxima de posición permitida en unidades del modelo.

Tangencia (G1)

Desviación máxima de tangencia expresada en grados.

Curvatura (G2)

Desviación máxima de curvatura. El inverso del radio, expresado en unidades del modelo, para la curvatura absoluta, y una relación para la curvatura relativa.
