ContinuidadDeBordeGlobal
|
Barra de herramientas |
Menú |
|---|---|
|
|
Análisis Superficie > Continuidad de borde global |

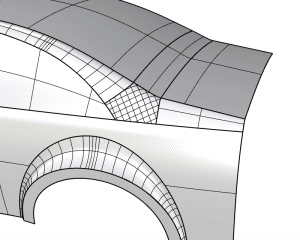

El comando ContinuidadDeBordeGlobal analiza la continuidad entre varias superficies. Calcula la continuidad G0, G1 y G2 a lo largo de los pares de bordes de las superficies y ofrece información visual que puede utilizar como guía para ajustar las superficies con el fin de lograr la continuidad deseada.
Pasos
-
Seleccione las superficies o polisuperficies para calcular la continuidad.
-
Una vez seleccionada una superficie, las superficies conectadas directamente a ella se calculan automáticamente. Cuando se seleccionan varias superficies, solo se calculan dichas superficies.
-
Las superficies calculadas pueden estar unidas o separadas, pero dejarlas separadas permite ajustar la superficie mientras el cálculo está activo.
-
Si la superficie seleccionada tiene bordes que se encuentran sobre otra superficie y la desviación es inferior al valor del filtro G0, los bordes se analizan en relación con dicha superficie.
-
-
Seleccione un número de borde en la vista o en la tabla de resultados para examinar las desviaciones a lo largo del borde.
Opciones
Añadir objetos
Selecciona más objetos para analizar.
Quitar objetos
Elimina los objetos seleccionados del análisis.
Restaurar valores predeterminados
Restablece las opciones predeterminadas.
Alternar visualización de análisis
Activa o desactiva la visualización del análisis, manteniendo seleccionadas las superficies calculadas.
Visualización
Determina cómo se muestra el análisis de continuidad en la vista.
Etiquetas
Muestra únicamente los números de borde.
-
Los bordes están numerados y los números correspondientes figuran en la tabla de resultados.
-
Al hacer clic en el número de un borde en la vista, se selecciona el borde correspondiente en la tabla de resultados.
Gráficos
Muestra únicamente gráficos de desviación.
-
El gráfico muestra una representación visual de la desviación a lo largo del borde.
-
Los segmentos de los bordes que se salen de la tolerancia se muestran con indicadores rojos, mientras que los que se encuentran dentro de la tolerancia se muestran con indicadores verdes.
-
Al aumentar el número de muestras, se suavizan los gráficos y se muestran más indicadores.
Ambos
Muestra números de bordes y gráficos al mismo tiempo.
Evaluar
Seleccione si desea calcular la continuidad G0 (Posición), G1 (Tangencia) o G2 (Curvatura) entre superficies.
Flujo de trabajo recomendado
-
Comience con el análisis G0.
Asegúrese de que todos los pares de bordes tengan tolerancia G0 y se muestren en gris.
-
Continúe con el análisis G1.
Los bordes que se encuentran dentro de la tolerancia G1 se marcan en azul. Los valores que se salen de los límites de tolerancia permanecen en gris y aparecen en la tabla de resultados.
-
Continúe con el análisis G2.
Los bordes que se encuentran dentro de la tolerancia absoluta G2 se marcan en blanco. Los bordes G1 permanecen en azul hasta que entran dentro de la tolerancia G2.
Configuración de visualización
Controla cómo se muestran los resultados del análisis en la vista.
Escala de gráfico
Define la altura de los indicadores del gráfico de desviación.
-
El gráfico muestra únicamente diferencias relativas y no indica la dirección de la desviación. Se muestra en ambos lados de las superficies, de modo que permanece visible en el modo Sombreado.
Número de muestras
Número de puntos de muestreo calculados por cada par de bordes de la superficie.
-
Cuando se selecciona un número de borde, ya sea en la Tabla de resultados o en la vista, aparecen etiquetas de desviación a lo largo del borde. Se muestra una etiqueta de desviación cada diez puntos de muestreo.
-
Una etiqueta adicional de color verde (superado) o rojo (no superado) indica la ubicación de la desviación máxima.
Tamaño de punto de texto
Permite controlar el tamaño de las etiquetas correspondientes a los valores de desviación y a los números de borde.
Grosor de alambre
Define la anchura de superposición del borde en píxeles. El valor predeterminado es de 3 píxeles. Las superposiciones de bordes muestran si un borde cumple la condición G0, G1 o G2.
Configuración de evaluación
Permite definir las tolerancias que se utilizan para determinar las condiciones de superado/no superado, así como los umbrales de filtrado para descartar bordes.
Tolerancia
Desviación máxima que se considera aceptable.
G0
Tolerancia de posición en unidades del modelo. Si un par de bordes se encuentra dentro de la tolerancia G0, se le asigna un color gris para indicar que se puede unir. Se considera que los bordes son continuos desde el punto de vista posicional.
-
El valor de la desviación G0 se muestra con al menos cuatro decimales. Para mostrar más decimales, modifique la opción Precisión de visualización en Propiedades de documento > Unidades.
G1
Tolerancia de tangencia expresada en grados de ángulo. Esta es la tolerancia que deben cumplir los pares de bordes para que se consideren tangencialmente continuos. Cuando un par de bordes cumple la tolerancia G1, se muestra en el color G1.
-
Si las superficies se desfasan, cualquier ángulo entre ellas dará lugar a un espacio o una intersección entre las superficies desfasadas.
G2 abs
Tolerancia de curvatura absoluta. Si un par de bordes se encuentra dentro de la tolerancia de G2 abs, se le asigna el color blanco.
-
Este valor depende inversamente de la escala. Al escalar el modelo, la diferencia absoluta disminuye, y al reducirlo, aumenta.
G2 rel
Tolerancia de curvatura relativa. En algunos casos, esta tolerancia puede utilizarse para comprobar la continuidad G2.
-
Este parámetro es independiente de la escala. Escalar el modelo no modifica la diferencia relativa.
-
Cuando las direcciones de curvatura se invierten a lo largo del borde (por ejemplo, una superficie se curva hacia arriba y la otra hacia abajo), la desviación relativa de la curvatura indica -1.
Filtro
Los bordes cuya desviación sea superior a estos valores quedan excluidos del cálculo.
-
En el ejemplo que figura a continuación, el borde 2 puede excluirse de la tabla de resultados, ya que el ángulo entre las dos caras es de 90°, lo que supera el filtro G1 predeterminado de 20°. Active la opción Mostrar bordes G1 y G2 filtrados para incluir este borde.
Colores para Superado/No superado
Colores utilizados para señalar los bordes que alcanzan o superan los límites de tolerancia.
-
De forma predeterminada, los bordes que se encuentran dentro de la tolerancia G0 se muestran en gris, mientras que los que están fuera de la tolerancia se muestran en rojo. Los bordes que cumplen la tolerancia G1 se muestran en azul, y los que cumplen la tolerancia G2, en blanco.
-
Haga clic en una muestra de color para personalizar los colores.
Resultados
Mostrar bordes buenos
Este botón permite mostrar u ocultar los bordes que se encuentran dentro de la tolerancia.
Mostrar bordes G1 y G2 filtrados
Incluye los bordes que quedan ocultos por los filtros G1 y G2 de la tabla.
Zoom para borde seleccionado
Determina el grado de zoom de la vista actual a la ubicación de máxima desviación en el borde seleccionado.
Tabla de resultados
Lista de los bordes calculados junto con sus valores máximos de desviación para cada tipo de continuidad.
-
Cuando se selecciona un borde en la tabla, la vista actual se amplía hasta ese borde.
-
Al hacer clic en un punto con un número de borde en la vista, se selecciona el borde correspondiente en la tabla.
Mantenga pulsada la tecla Mayús para seleccionar más puntos de número de borde, o mantenga pulsada la tecla Ctrl (Cmd en Mac) para deseleccionarlos.
-
Haga clic en la cabecera de una columna de desviaciones para ordenar los bordes de manera que las desviaciones mayores aparezcan en la parte superior. Haga clic en la cabecera de la columna del número de borde para restaurar el orden predeterminado.
Véase también
ContinuidadDeBorde
Utiliza indicadores de línea para visualizar la diferencia de distancia, tangencia y curvatura entre un par de bordes.
