Schraffierungseigenschaften
|
Werkzeugleiste |
Menü |
Tastenkombination |
|---|---|---|
|
|
Bearbeiten Objekteigenschaften Fenster Panels > Eigenschaften |
F3 |
Schraffierungseigenschaften verwalten Objekteigenschaften der ausgewählten Schraffierungen.
Schraffierungseigenschaften
Schraffurmuster-Dropdownmenü
Zusätzliche Muster durchsuchen
Fügt dem Modell ein vorinstalliertes Schraffurmuster hinzu.
Suche
Listet nur die Schraffurmuster auf, deren namen Eingabetext beinhalten.
Liste der Muster
Die Miniaturansichten im Modell verfügbarer Schraffurmuster.
Schieberegler zur Skalierung
Verschieben Sie den Schieberegler, um die Größe der Muster-Miniaturansichten zu ändern.
Rasteransicht
Zeigt Schraffurmuster als große, in einem Raster angeordnete Miniaturansichten an.
Listenansicht
Zeigt Schraffurmuster in einer vertikalen Liste mit kleineren Vorschauen an.
Skalierungstypen
Der Reiter der Skalierungstypen ermöglicht es Ihnen, die Schraffierungsmuster nach ihren Skalierungstypen zu filtern.
Alles
Listet alle Schraffierungsmuster ohne Berücksichtigung der Skalierungstypen auf.
Layout
Listet nur die Schraffierungsmuster auf, die Layouteinheiten verwenden.
Modell
Listet nur die Schraffierungsmuster auf, die Modelleinheiten verwenden.
Wenn ein Schraffurmuster auf die Verwendung von Modelleinheiten eingestellt ist, wirkt sich Schraffurskalierung verwenden nicht darauf aus.
Kontextmenü der rechten Maustaste
Klicken Sie mit der rechten Maustaste auf die Musterliste, um das Kontextmenü anzuzeigen.
Zusätzliche Muster durchsuchen
Fügt dem Modell ein vorinstalliertes Schraffurmuster hinzu.
Schraffierungsmuster importieren
Importiert Schraffierungsmuster aus .3dm- oder .pat-Dateien.
Vorschauen zeigen Umrissfarbe der Mustereinheit an
Unterscheidet Skalierungstypen von Schraffurmustern nach Umrissfarben: Rot für Layouteinheiten und Blau für Modelleinheiten.
Vorschauen zeigen Symbol der Mustereinheit an
Unterscheidet Skalierungstypen von Schraffurmustern nach Überlagerunssymbolen: für Layouteinheiten und für Modelleinheiten.
Basispunkt
Zeigt die Ausgangskoordinaten des Schraffierungsmusters an.
-
Klicken Sie auf die Schaltfläche
um per Maus die neue Position im Ansichtsfenster zu wählen.
Drehung
Der Drehwinkel der Schraffierung.
Klicken Sie auf die Schaltfläche
, um per Maus den Drehwinkel im Ansichtsfenster mit einem ansichtsfenstereigenen Widget zu wählen.
Um das ansichtsfenstereigene Widget zu verwenden
Ziehen Sie den Mittelpunkt, um den Schraffurbasispunkt zu verschieben.
Ziehen Sie den Punkt auf der Drehscheibe, um den Drehwinkel zu ändern.
Halten Sie die Umschalttaste gedrückt, um in Intervallen von 5-Grad zu drehen.
Doppelklicken Sie auf den blauen Punkt, um einen bestimmten Winkel einzugeben.
Zoomen Sie heran, um kleinere Teilstriche auf der Drehscheibe anzuzeigen.
Schraffierungen mit Verlauf:
- Durch Ändern des Musterdrehwinkels wird nicht die Historie beschädigt.
- Durch Drehen der Schraffur mit ihrer Eingabe-Begrenzungskurve wird nicht die Historie beschädigt. Der Winkel der Musterdrehung wird aktualisiert.
- Durch alleiniges Drehen der Schraffur wird die Historie beschädigt.
Schraffierungen ohne Verlauf:
- Durch Drehen der Schraffierung wird der Winkel der Musterdrehung aktualisiert.
Skalierung
Der Skalierungsfaktor des Schraffierungsmusters.
Muster-Druckbreite
Die Druckbreite für die Musterlinien. Sie kann nach Ebene, nach Übergeordnet, eine bestimmte Breite oder nicht ausgedruckt sein.
Begrenzung
Begrenzung anzeigen:
Zeigt die Begrenzungskurve um das Schraffierungsmuster herum an.
Linientyp
Definiert den zur Anzeige der Schraffurbegrenzung zu verwendenden Linientyp.
Linientypskalierung
Definiert den Skalierungsfaktor für den Begrenzungslinientyp.
Begrenzungs-Druckbreite
Bestimmt die für die Schraffurbegrenzung zu verwendene Druckbreite.
Farben
Musterfarbe
Die Farben der Schraffurmuster, wenn der Füllstil auf Ausgefüllt eingestellt ist.
Anzeige
Die Anzeigefarbe kann nach Ebene bzw. nach Übergeordnet gesetzt sein, sie kann aber auch die aktuelle Druckfarbe oder eine bestimmte Farbe verwenden.
Drucken
Die Druckfarbe kann nach Ebene bzw. nach Übergeordnet gesetzt sein, sie kann aber auch die aktuelle Anzeigefarbe oder eine bestimmte Farbe verwenden.
Hintergrundfarbe
Die Farbe füllen die Schraffierungsbegrenzung aus.
Anzeige
Die Anzeigefarbe kann auf Keine (Transparent) gesetzt sein, sie kann aber auch die aktuelle Druckfarbe oder eine bestimmte Farbe verwenden.
Drucken
Die Druckfarbe kann auf Keine (Transparent) gesetzt sein, sie kann aber auch die aktuelle Druckfarbe oder eine bestimmte Farbe verwenden.
Begrenzungsfarbe
Die Schraffurbegrenzungskurve zeigt diese Farben an.
Anzeige
Die Anzeigefarbe kann nach Ebene bzw. nach Übergeordnet oder nach Musteranzeigefarbe gesetzt sein, sie kann aber auch die aktuelle Druckfarbe oder eine bestimmte Farbe verwenden.
Die Druckfarbe kann nach Ebene bzw. nach Übergeordnet oder nach Musterdruckfarbe gesetzt sein, sie kann aber auch die aktuelle Anzeigefarbe oder eine bestimmte Farbe verwenden.
Sync-Druckfarbe lässt die Anzeigefarbe die Druckfarbe steuern.
Füllen
Füllstil

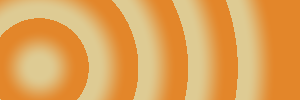

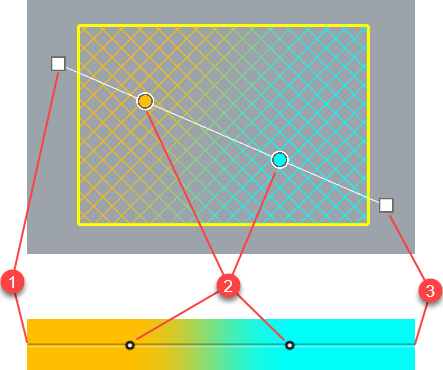

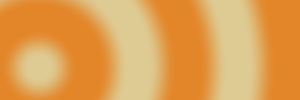

Füllstile stellen das Schraffierungsmuster auf die Verwendung einer einzelnen Farbe oder verschiedener Arten von Gradientfarben ein.
Ändern Sie die Schraffierungseigenschaften, um sie an eine andere Schraffierung anzupassen.
