Linientypen
| Werkzeugleiste | Menü |
|---|---|
|
|
Datei Eigenschaften |
In den Linientypeigenschaften werden die Linientypmuster für das aktuelle Modell verwaltet.
- Beim Verwenden von Linientypen werden Kurven angezeigt, die gestrichelt oder gepunktet sind.
- Linientypen werden als Objekt- und Ebeneneigenschaften zugeordnet.
- Linientypen beeinflussen nur Kurvenobjekte - keine Flächen, Volumenkörper oder andere Objekttypen.
Benutzerhandbuch - Architekturzeichnungen
Neu
Fügt eine Linientypdefinition hinzu.
Kopieren
Erstellt eine Kopie der ausgewählten Linientypdefinitionen.
Löschen
Löscht die ausgewählten Linientypdefinitionen.
Nicht verwendete löschen
Importieren
Importiert Linientypdefinitionen aus einer .3dm-, .lin- oder .txt-Datei.
Wählen Sie im Dialogfeld Linientypen Importieren die zu importierenden Linientypen.
Standards hinzufügen
Stellt die zuvor gelöschten Standard-Linientypen wieder her.
Modellbereich-Segmentskalierung
Definiert den allgemeinen Skalierungsfaktor für alle Linientypmuster in Modellansichtsfenstern.
Mit dem Befehl LinientypSkalierungDefinieren kann diese Einstellung von der Befehlszeile aus geändert werden.
Suche
Text eingeben, um nur die Linientypen aufzulisten, in deren Namen dieser Text enthalten ist.
Name und Muster
Stetig
Rand
Zentrum
Strichpunkt
Gestrichelt
Gepunktet
Ausgeblendet
Muster
Linientypen werden durch eine mit Kommas getrennte Liste von Strich- und Lückenlängen definiert, wobei sie immer mit einem Strich starten. Ein Strich mit einer Länge von null ist ein Punkt.
Zoll
Definiert die Anzeigeskala für Linientypen auf Zoll.
Millimeter
Definiert die Anzeigeskala für Linientypen auf Millimeter.
Deckflächenstil
Zeichnet Kurvenenden im Flachen (links), Runden (Mitte) oder Viereckigen (rechts) Stil.
Verbindungsstil
Zeichnet durch Kurven verbundene Ecken im Gehrung- (links), Runden (Mitte) oder Abgeschrägten (rechts) Stil.
Aktivieren Sie die Druckvorschau um die Deckflächen- und Verbindungsstile in Ansichtsfenstern zu sehen.
Breite-Einheiten (Pixel / Längeneinheiten)
Stellt die Breite des Linientyps so ein, dass sie auf Bildschirm-Pixeln oder Modelleinheiten beruht.
Pixelbreite ist nur für Bildschirmerfassung gedacht. Es wirkt sich nicht auf Druckvorschau in Ansichtsfenstern oder Druck aus. Um Linientypen mit Breiten zu drucken, stellen Sie Linientypen auf die Verwendung von Längeneinheit Breite ein, oder setzen Sie die Druckbreite in Objekteigenschaften oder Ebenen.
Die Druckbreite überschreibt die Linientypbreite in Pixel, aber nicht in Längeneinheiten.
Linientypbreite kann in Ansichtsfenstern angezeigt werden wenn die Druckvorschau aktiviert oder deaktiviert ist. Für Druckbreite muss die Druckvorschau aktiviert sein, um angezeigt zu werden.
Verjüngen
Aktiviert Linienstrich für den Linientyp.
Verjüngungsposition (0 bis 1)
Definiert die Stelle auf einer Kurve, wo die Verjüngungsbreite zur Anwendung kommt.
0 ist auf dem Beginn einer Kurve und 1 ist auf dem Ende.
Der Standardwert, 0.5, liegt auf halber Kurvenlänge.
- Verwenden Sie den Befehl Richtung um Beginn und Ende einer Kurve miteinander zu vertauschen.
Verjüngungsbreite
Steuert die Linienbreite auf der Verjüngungsposition.
Endbreite
Steuert die Linienbreite auf den Ende der Kurve.
- Die Breite-Einstellung steuert die anfängliche Breite.
Druck und Anzeige
Modelleinheiten verwenden

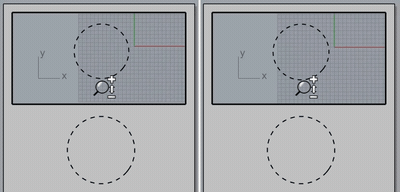

Bei Aktivierung (rechts) verwenden Linientypsegmente in Detailansichten Modelleinheiten für den Druck.
Bei Deaktivierung (links) verwenden Linientypsegmente in Detailansichten Layout-Einheiten für den Druck. Die Linientypsegmente in Detailansichten und auf dem Layout werden mit der gleichen Skalierung gedruckt, ungeachtet der Skalierung der Detailansicht.
Druck und Anzeige
Modelleinheiten verwenden
Wenn sie aktiviert sind sind (rechts), verwenden Linientypsegmente in Detailansichten Modelleinheiten für den Druck.
Wenn sie deaktiviert sind sind (links), verwenden Linientypsegmente in Detailansichten Layouteinheiten für den Druck. Die Linientypsegmente in Detailansichten und auf dem Layout werden mit der gleichen Skalierung gedruckt, ungeachtet der Detailansicht-Skalierung.
Linientypen auf Objekten definieren
- In den Objekteigenschaften, unter Linientypen, klicken Sie auf eine Option.
Der standardmäßige Objektlinientyp ist Nach Ebene.
Linientypen auf Ebenen definieren
- Im Panel Ebenen, in der Spalte Linientypen, wählen Sie eine Option aus.
Oder - Verwenden Sie den Befehl LinientypFürEbeneDefinieren.
Linientypen definieren
- Verwenden Sie die Steuerungen, um einen neuen Typ hinzuzufügen.
Einen neuen Linientyp erzeugen
- Klicken Sie auf die Schaltfläche .
Ein neuer Linientyp wird der Liste hinzugefügt. Klicken Sie auf den Namen, um ihn umzubenennen.
Mehr unter: Namenskonventionen in Rhino
- Während der neue Linientyp aktiv ist, definieren Sie im Bearbeitungskästchen Muster das Muster für den Linientyp.
Beispiel
"1,1" definiert ein Muster mit einem 1 Einheit langem Strich, gefolgt von einem 1 Einheit langem Leerabstand.
"2,.5" definiert ein Muster mit einem 2 Einheit langem Strich, gefolgt von einem 0.5 Einheit langem Leerabstand.
"1,.25,.25,.25" definiert ein Muster mit einem 1 Einheit langen Strich, einem .25 Einheiten langen Leerabstand, einem .25 Einheiten langen Strich und einem .25 Einheiten langen Leerabstand.
Auf diese Weise können komplexe Strich-Leerabstand Muster erzeugt werden.
Einen Linientyp umbenennen
- Wählen Sie einen Linientyp um ihn hervorzuheben.
- Klicken Sie auf seinen Namen um den neuen Namen zu schreiben.
Mehr unter: Namenskonventionen in Rhino
- Der standardmäßige Stetige Linientyp kann nicht umbenannt werden.
Linientypeinheiten
In Linientypdateien von Rhino definieren Sie die Einheiten mit einem Kennzeichner. Alle folgenden Linienmuster werden die definierten Einheiten verwenden. Sie können innerhalb einer Datei hin und her wechseln. Wenn kein Kennzeichner gefunden wird, werden mm verwendet.
Beispiel
#mm
Stellt folgende Linienmuster auf mm Einheiten ein.
#Zoll
Stellt folgende Linienmuster auf Zolleinheiten ein.
Linientypen, die in einem anderen Rhino-Modell definiert wurden, verwenden
- In den Dokumenteigenschaften von Linientypen klicken Sie auf die Schaltfläche , um Linientypmuster aus einer Rhino-Datei oder einer .lin-Datei zu laden.
- Definieren Sie Linientypen in den Vorlagedateien.
- Kopieren Sie eine Linie mit der Linientypdefinition und fügen Sie sie in Ihr aktuelles Modell ein.
Verwandte Befehle
Werkzeugleiste | Menü |
|---|---|
Neu in Version 8 | Kurve Kurve aus Objekten > Linientypsegmente Extrahieren |
Der Befehl LinientypSegmenteExtrahieren wandelt Linientyp-Muster der ausgewählten Kurven zu Kurvensegmenten und Punkten um.
Die Linientypeigenschaften der extrahierten Kurvensegmente wird auf Nach Objekt und stetig eingestellt.
Befehlszeilenoptionen
EingabeLöschen
Löscht die Eingabekurven.
AusgabeGruppieren
Macht die extrahierten Kurvensegmente jeder Eingabekurve zu einer Gruppe.
AusgabeEbene=AktuelleEbene/EingabeEbene
Platziert die extrahierten Kurvensegmente auf der aktuellen Ebene oder derselben Ebene wie die der Eingabekurven.
| Werkzeugleiste | Menü |
|---|---|
|
Der Befehl LinientypAnzeige konfiguriert die Anzeige von Linientypen in Ansichtsfenstern.
Befehlszeilenoptionen
LinientypenAnzeigen
Aktiviert bzw. deaktiviert die Anzeige von Linientypen in Ansichtsfenstern.
MusterNachSegment
Startet das Linientypmuster am Beginn jedes Polyliniensegments neu.
BruchWinkelMusterSegment
Startet das Linientypmuster neu, wenn der Winkel zwischen Polyliniensegmenten diesen Wert überschreitet.
Werkzeugleiste | Menü |
|---|---|
| Fenster Panels > Linientypen |
Der Befehl Linientypen zeigt Dokument-Linientypdefinitionen in einem Reiter-Panel.
Linientypen-Panel
Neu
Fügt eine Linientypdefinition hinzu.
Kopieren
Erstellt eine Kopie der ausgewählten Linientypdefinitionen.
Löschen
Löscht die ausgewählten Linientypdefinitionen.
Importieren
Importiert Linientypdefinitionen aus einer .3dm-, .lin- oder .txt-Datei.
Wählen Sie im Dialogfeld Linientypen Importieren die zu importierenden Linientypen.
Standards hinzufügen
Stellt die zuvor gelöschten Standard-Linientypen wieder her.
Modellbereich-Segmentskalierung
Definiert den allgemeinen Skalierungsfaktor für alle Linientypmuster in Modellansichtsfenstern.
Mit dem Befehl LinientypSkalierungDefinieren kann diese Einstellung von der Befehlszeile aus geändert werden.
Suche
Text eingeben, um nur die Linientypen aufzulisten, in deren Namen dieser Text enthalten ist.
Name und Muster
Stetig
Rand
Zentrum
Strichpunkt
Gestrichelt
Gepunktet
Ausgeblendet
Um Linientypen zu sortieren
(Nur für das Linientypen-Panel)
Klicken Sie auf die Kopfzeile von Namen oder Muster, um die Linientypenliste zu sortieren.
Zum Bearbeiten mehrerer Linientypen
(Nur für das Linientypen-Panel)
Halten Sie die Umschalttaste gedrückt, um eine Reihe von Linientypen auszuwählen.
Halten Sie die Strg-Taste (Cmd auf Mac) gedrückt, um nicht-stetige Linientypen auszuwählen.
Rechtsklick auf das Kontextmenü
Klicken Sie mit der rechten Maustaste auf einen Linientyp, um das Kontextmenü anzuzeigen.
An ausgewählte Objekte zuweisen
Wendet den Linientyp auf die Objekte innerhalb der Auswahl an.
Oder wählen Sie die Kurven und Umschalttaste+Doppelklick auf das Linientypmuster.
An Ebene zuweisen
Wendet den Linientyp auf die ausgewählte Ebene an.
Objekte auswählen
Wählt die Objekte bei Anzeige des Linientyps, der entweder Nach Ebene oder Nach Objekt sein kann.
Oder doppelklicken Sie auf das Linientypmuster.
Nur diejenigen Objekttypen, die Linientypanzeige unterstützen, werden ausgewählt.
Objekte in Blockinstanzen, die den Linientyp verwenden, können nicht ausgewählt werden.
Kopieren
Erstellt eine Kopie des Linientyps.
Löschen
Entfernt den Linientyp aus dem Dokument.
Standardwerte hinzufügen
Stellt die zuvor gelöschten Standard-Linientypen wieder her.
Muster
Linientypen werden durch eine mit Kommas getrennte Liste von Strich- und Lückenlängen definiert, wobei sie immer mit einem Strich starten. Ein Strich mit einer Länge von null ist ein Punkt.
Zoll
Definiert die Anzeigeskala für Linientypen auf Zoll.
Millimeter
Definiert die Anzeigeskala für Linientypen auf Millimeter.
Deckflächenstil
Zeichnet Kurvenenden im Flachen (links), Runden (Mitte) oder Viereckigen (rechts) Stil.
Verbindungsstil
Zeichnet durch Kurven verbundene Ecken im Gehrung- (links), Runden (Mitte) oder Abgeschrägten (rechts) Stil.
Aktivieren Sie die Druckvorschau um die Deckflächen- und Verbindungsstile in Ansichtsfenstern zu sehen.
Breite-Einheiten (Pixel / Längeneinheiten)
Stellt die Breite des Linientyps so ein, dass sie auf Bildschirm-Pixeln oder Modelleinheiten beruht.
Pixelbreite ist nur für Bildschirmerfassung gedacht. Es wirkt sich nicht auf Druckvorschau in Ansichtsfenstern oder Druck aus. Um Linientypen mit Breiten zu drucken, stellen Sie Linientypen auf die Verwendung von Längeneinheit Breite ein, oder setzen Sie die Druckbreite in Objekteigenschaften oder Ebenen.
Die Druckbreite überschreibt die Linientypbreite in Pixel, aber nicht in Längeneinheiten.
Linientypbreite kann in Ansichtsfenstern angezeigt werden wenn die Druckvorschau aktiviert oder deaktiviert ist. Für Druckbreite muss die Druckvorschau aktiviert sein, um angezeigt zu werden.
Verjüngen
Aktiviert Linienstrich für den Linientyp.
Verjüngungsposition (0 bis 1)
Definiert die Stelle auf einer Kurve, wo die Verjüngungsbreite zur Anwendung kommt.
0 ist auf dem Beginn einer Kurve und 1 ist auf dem Ende.
Der Standardwert, 0.5, liegt auf halber Kurvenlänge.
- Verwenden Sie den Befehl Richtung um Beginn und Ende einer Kurve miteinander zu vertauschen.
Verjüngungsbreite
Steuert die Linienbreite auf der Verjüngungsposition.
Endbreite
Steuert die Linienbreite auf den Ende der Kurve.
- Die Breite-Einstellung steuert die anfängliche Breite.
Druck und Anzeige
Modelleinheiten verwenden
Bei Aktivierung (rechts) verwenden Linientypsegmente in Detailansichten Modelleinheiten für den Druck.
Bei Deaktivierung (links) verwenden Linientypsegmente in Detailansichten Layout-Einheiten für den Druck. Die Linientypsegmente in Detailansichten und auf dem Layout werden mit der gleichen Skalierung gedruckt, ungeachtet der Skalierung der Detailansicht.
Werkzeugleiste | Menü |
|---|---|
|
Mit dem Befehl LinientypPersonalisieren können Sie die benutzerdefinierten Linientypeigenschaften eines Objekts in einem schwebenden Dialogfenster bearbeiten.
| Werkzeugleiste | Menü |
|---|---|
|
|
Mit dem Befehl LinientypDefinieren wird ein bestimmter Linientyp für die ausgewählten Kurven eingestellt.
Steps
- Wählen Sie Kurven aus.
- Im Dialogfenster zur Auswahl der Linientypen wählen Sie einen Linientyp aus der Liste aus.
| Werkzeugleiste | Menü |
|---|---|
|
|
Mit dem Befehl LinientypFürEbeneDefinieren wird ein Linientyp für die ausgewählte Ebene eingestellt.
Steps
- Geben Sie einen Ebenennamen an.
- Geben Sie einen Linientyp an.
| Werkzeugleiste | Menü |
|---|---|
|
|
Mit dem Befehl LinientypSkalaDefinieren kann die globale Linientypskala in der Befehlszeile eingestellt werden.
