KantenStetigkeit

Werkzeugleiste	Menü
Analysieren Flächenanalyse Flächen	Analysieren Fläche > Kantenstetigkeit

Werkzeugleiste

Menü

Analysieren

Fläche > Kantenstetigkeit

Der Befehl KantenStetigkeit wertet aus, wie gut zwei Flächenkanten den Toleranzen der Position (G0), Tangentialität (G1) und Krümmung (G2) entsprechen. Er gewährt visuelles Feedback im Ansichtsfenster und ermöglicht Ihnen die Anpassung der Anzeigeparameter und erforderlichen Toleranzen.

Schritte

Wählen Sie zwei Kanten zur Auswertung.
Stellen Sie die Optionen im Panel Kantenstetigkeit ein.

Optionen der Kantenstetigkeit

Kantenpaar hinzufügen

Wählt zwei zu analysierende Kanten aus.

Kantenpaar entfernen

Entfernt zwei Kanten aus der Analyse.

Alle Kantenpaare entfernen

Entfernt alle ausgewerteten Kantenpaare aus der Analyse.

Auswerten

Wählen Sie den zu analysierenden Stetigkeitsgrad:

G0 - Positionsstetigkeit (Kantenabstand).

Die Dezimalstellen der Abstandsabweichung werden in Dokumenteigenschaften > Einheiten > Anzeigegenauigkeit gesteuert. (Nur decimal)

G1 - Tangentiale Stetigkeit (Richtungsübereinstimmung).

G2 - Krümmungsstetigkeit (Krümmungsglätte).

Diese Option zeigt absolute und relative (in Klammern) Abweichungen an.

Absolute Krümmungsabweichung = (1/Radius1)-(1/Radius2)

Relative Krümmungsabweichung = (Radius1-Radius2)/(Radius1+Radius2)

Anzeigeeinstellungen

Steuert die Visualisierung der Analyse.

Skalierung des Abstands /der Tangentialität / der Krümmung

Stellt den Skalierungsfaktor der Abweichungshaare für den ausgewählten Stetigkeitstyp (G0, G1, oder G2) ein. Eine Erhöhung des Skalierungsfaktors übertreibt die Haare, womit kleine Abweichungen leichter zu sehen sind.

Sample-Zahl

Definiert, wie viele Punkte entlang des Kantenpaars ausgewertet werden.

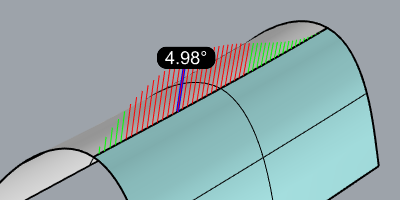

Farben für Bestanden ■ / Fehlgeschlagen ■ / Max ■

Definiert die Farben zur Anzeige, wo das Kantenpaar innerhalb der Toleranz liegt (Bestanden), die Toleranz überschreitet (Fehlgeschlagen) oder im höchsten maße abweicht (Max). Klicken Sie auf die Farbenräder, um eine benutzerdefinierte Farbe zu bestimmen.

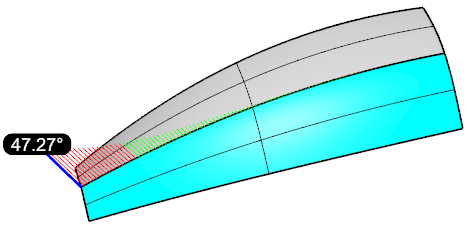

Labels anzeigen

Zeigt ein Etikett an, um die Position der Maximalen Abweichung zu markieren.

Toleranzen

Schwellenwerte zur Beurteilung, ob die Kantenstetigkeit den Ansprüchen genügt oder fehlschlägt.

Abstand (G0)

Maximal erlaubte Positionsabweichung in Modelleinheiten.

Tangentialität (G1)

Maximale Abweichung des tangentialen Winkels in Winkel-Graden.

Krümmung (G2)

Maximale Krümmungsabweichung. Der Kehrwert des Radius (in Modelleinheiten) für absolute Krümmung, und eine Ratio für relative Krümmung.
