Mit Käfig bearbeiten

Mit dem Befehl KäfigBearbeiten können Objekte mithilfe zwei- und dreidimensionaler Käfigobjekte sanft verformt werden.

Anmerkung

  • Die Käfigbearbeitung erlaubt eine glatte Verformung von Flächen mit dichten Käfigkontrollpunkten.
  • Flächenverbände werden mit der Verformung durch KäfigBearbeiten nicht an den Nähten auseinandergenommen.
  • KäfigBearbeiten erlaubt die vollständige oder teilweise Verformung eines Objekts.
  • Das Kontrollobjekt kann mit dem Befehl Käfig erzeugt werden oder kann eine bestehende Fläche oder Kurve sein.
  • Um das eingeschlossene Objekt als eigenes Kontrollobjekt zu verwenden, wählen Sie eine Kante des gleichen Objekts oder eine Seite eines Flächenverbands aus.
  • Historie ist integriert, ungeachtet der Einstellung Historie.
  • Die Eingabe einer Zahl bei der Eingabeaufforderung "Käfigparameter" setzt die gleiche Punktzahl für alle Richtungen eines Rechteck- oder Quaderkäfigs. Die Gradoptionen werden automatisch angepasst.
  • Blockinstanzen werden bei der Käfigbearbeitung immer starr transformiert, ungeachtet der Einstellung für Starr.
  • Schraffierungen können transformiert werden, sie verbleiben jedoch immer 2D.
  • Kontrollpunkte einer Kurve, einer Fläche, eines Polygonnetzes oder einer SubD können als eingeschlossenene Objekte ausgewählt werden.

Schritte

  1. Wählen Sie die eingeschlossenen (zu bearbeitenden) Objekte aus.

    Kontrollpunkte einer Kurve, Fläche oder eines Polygonnetzes können als eingeschlossenenes Objekt ausgewählt werden.

  2. Erstellen oder wählen Sie ein Kontrollobjekt aus, das die zu bearbeitende Region bestimmt.

  3. Bearbeiten Sie die Käfigpunkte der Kontrollobjekte.

    Klicken Sie auf ein Käfig-Kontrollpolygon, um die beiden angrenzenden Käfigpunkte auszuwählen. Doppelklicken Sie, um eine Reihe von Käfigpunkten auszuwählen.

Optionen für Käfigkontrollobjekt

Hüllkörper

Der Hüllkörper des Objekts wird verwendet, um die Position des Quaders zu bestimmen.

In der Befehlshilfe für Hüllkörper finden Sie eine detailliertere Beschreibung dieses Befehls.

Das erzeugte Kontrollobjekt kann 1D sein (Linie), 2D (Ebene) oder 3D (Käfig,) je nach Hüllkörper des Eingabeobjekts.

Mit der Option Käfigpunkte wird die Anzahl der Käfigkontrollpunkte und der Grad des Käfigs in alle Richtungen dem Käfigobjekt entsprechend bestimmt.

PunktZahl (XYZ)

Zur Eingabe der Anzahl der Käfigkontrollpunkte in jeder Richtung der Linie, des Rechtecks oder des Quaders.

Grad (XYZ)

Zur Eingabe des Grads in jeder Richtung der Linie, des Rechtecks oder des Quaders.

Linie

Zeichnet eine Linie, die als Kontrollobjekt verwendet wird.

Grad

Der Grad der Linie.

PunktZahl

Die Anzahl der Käfigkontrollpunkte.

Rechteck

Zeichnet ein Rechteck zur Verwendung als Kontrollobjekt.

In der Befehlshilfe für Rechteck finden Sie eine detailliertere Beschreibung dieses Befehls.

Grad (XYZ)

Definiert den Grad der Fläche in u- und v-Richtung.

PunktZahl (XYZ)

Die Anzahl der Kontrollpunkte in u- und v-Richtung.

Quader

Zeichnet einen Quader, der als Kontrollobjekt verwendet wird.

In der Befehlshilfe für Hüllkörper finden Sie eine detailliertere Beschreibung dieses Befehls.

Bestimmt die Anzahl der Käfigkontrollpunkte und den Grad des Käfigs in alle Richtungen dem Käfigobjekt entsprechend.

PunktZahl (XYZ)

Zur Eingabe der Anzahl der Käfigkontrollpunkte in jeder Richtung der Linie, des Rechtecks oder des Quaders.

  • Die Eingabe einer Zahl bei der Eingabeaufforderung "Käfigparameter" setzt die gleiche Punktzahl für alle Richtungen. Die Gradoptionen werden automatisch angepasst.
Grad (XYZ)

Zur Eingabe des Grads in jeder Richtung der Linie, des Rechtecks oder des Quaders.

ObjektEbene

(Nur 2D-Objekt)

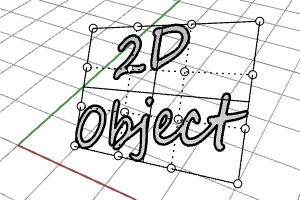

Richtet einen rechteckigen Käfig am 2D-Objekt im 3D-Raum aus.

Verformung
Genau

Dadurch dauert die Verformung länger und führt zu dichteren Flächen, wenn die verformten Objekte neu angepasst werden.

Schnell

Erzeugt Flächen, die weniger Kontrollpunkte haben und deshalb weniger genau sind.

StrukturBeibehalten

Zur Bestimmung, ob die Kontrollpunktstruktur einer Kurve oder Fläche nach der Verformung beibehalten werden soll.

Die Option StrukturBeibehalten wird nicht auf Flächenverbände angewendet und wird nicht angezeigt, wenn Flächenverbände zum Bearbeiten ausgewählt wurden.

Ja

Behält die Kontrollpunktstruktur der Fläche bei. Die Verformung wird weniger genau sein, wenn zu wenige Kontrollpunkte im Objekt vorhanden sind.

Nein

Die Objekte werden bei Bedarf mit mehr Kontrollpunkten neu angepasst, um eine präzise Verformung zu erhalten.


StrukturBeibehalten=Ja (links), StrukturBeibehalten=Nein (rechts).

Starr

Manipuliert Positionen eingeschlossenener Objekte ohne sie zu verformen.

  • Die Einstellung Starr ist objektbasiert. Ein einzelnes Kontrollobjekt kann einige eingeschlossenene Objekte starr steuern, und einige nicht starr.
  • Um die Starrheit eingeschlossenener Objekte zu ändern, fangen Sie sie erneut mit dem selben Kontrollobjekt ein.
  • Objekte in einer Gruppe werden als Einheit transformiert.

Region zum Bearbeiten
Global

Die Objekte werden im dreidimensionalen Raum verformt. Der Einfluss des Kontrollobjekts auf die eingeschlossenen Objekte ist nicht auf den Bereich innerhalb von Käfigobjekten oder angrenzend an Kontrollkurven oder -flächen begrenzt. Objekte, die sich nicht ganz in Käfigobjekten befinden, werden trotzdem ganz verformt. Der Einfluss von Kontrollobjekten wird vergrößert, je weiter außen sich die eingeschlossenen \Objekte befinden.

Lokal

Es wird ein Falloff-Abstand vom Kontrollobjekt zum umgebenden Raum bestimmt. Eingeschlossene Objekte oder teilweise eingeschlossene Objekte, die sich außerhalb des Falloff-Abstands befinden, werden nicht verformt.

Falloff-Abstand

Bestimmt die Größe des Bereichs zwischen der Region, in der sich der volle Effekt der Käfigbearbeitung zeigt und der Region, die keinen Effekt zeigt.

Kontrollpunktbearbeitung dreier Regionen:

  • Die Region, in der die Käfigbearbeitung ihre volle Wirkung entfaltet (dasselbe Verhalten, wie wenn kein Falloff angegeben ist). Diese Region ist der Raum innerhalb eines Käfigs, der Flächeninhalt eines Käfigrechtecks oder das Segment einer Käfiglinie.
  • Die Region, in der die Käfigbearbeitung keinen Effekt zeigt. In dieser Region wird nichts bewegt.
  • Die Region zwischen den beiden oben genannten Regionen.

Anderes

Mit dieser Option können Sie einen Quader, Zylinder oder eine Kugel erstellen, die den Einfluss des Kontrollobjekts über die eingeschlossenen Objekte im Raum begrenzen.

Geben Sie einen Falloff-Abstand an.

Käfig

Werkzeugleiste Menü

Käfig
Verformungswerkzeuge
Transformieren

Transformieren

Käfigbearbeitung >

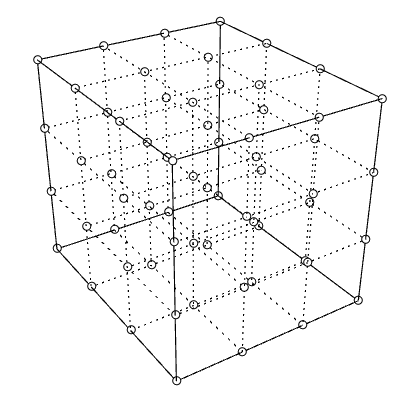

Käfig erzeugen

Mit dem Befehl Käfig wird ein quaderförmiges Käfigobjekt erzeugt, das mithilfe des Befehl KäfigBearbeiten zum Verformen anderer Objekte verwendet werden kann.

Anmerkung

  • Käfige mit einer kleinen Anzahl von Kontrollpunkten können komplexere Objekte ändern. Dies garantiert, dass die Übergänge weicher sind als Übergänge, die mit standardmäßiger Kontrollpunktbearbeitung erzeugt werden.
  • Nach Erzeugung des Käfigobjekts verwenden Sie den Befehl KäfigBearbeiten, um ein Objekt mit dem Käfig einzufangen. Verwenden Sie die Kontrollpunkte des Käfigs, um die eingeschlossenen Objekte zu verformen.

Schritte

  1. Wählen Sie Objekte aus und drücken Sie die Eingabetaste.
    Für Optionsbeschreibungen lesen Sie im Befehl Quader nach.
  2. Zeichnen Sie die Käfigbox.
Befehlszeilenoptionen

Hüllkörper

In der Befehlshilfe für Hüllkörper finden Sie eine detailliertere Beschreibung dieses Befehls.

Diagonal

Zeichnet das Grundrechteck aus zwei diagonalen Eckpunkten aus. Keine Option für Seitenlänge angeboten.

Das erzeugte Objekt kann 1D sein (Linie), 2D (Ebene) oder 3D (Käfig,) je nach Hüllkörper des Eingabeobjekts.

Diagonale Schritte

  • Wählen Sie zwei gegenüber liegende Eckpunkte.
Option Würfel
  • Wählen Sie eine Höhe, die auch die Ausrichtung des Würfels definiert.

3Punkt / Vertikal / Zentrum

Weitere Informationen finden Sie im Hilfethema zum Befehl Rechteck.

Koordinatensystem
Konstruktionsebene
Welt
3Punkte

Käfigpunkte

Zur Bestimmung der Anzahl der Kontrollpunkte und den Grad des Käfigs in alle Richtungen dem Käfigobjekt entsprechend.

PunktZahl (XYZ)

Bestimmt die Anzahl der Käfigkontrollpunkte in jeder Richtung.

  • Die Eingabe einer Zahl bei der Eingabeaufforderung "Käfigparameter" setzt die gleiche Punktzahl für alle Richtungen. Die Gradoptionen werden automatisch angepasst.
Grad (XYZ)

Bestimmt den Grad in jeder Richtung.

AusKäfigEntlassen

Werkzeugleiste Menü

Käfig

Nicht auf den Menüs.

Mit dem Befehl AusKäfigEntlassen können Objekte aus dem Einflussbereich eines durch den Befehl KäfigBearbeiten erstellten Kontrollobjekts entlassen werden.

Schritte

Anmerkung

  • Der Befehl Zerlegen ändert ein Kontrollobjekt in normale Geometrie.
  • Der Befehl AuswahlEingeschlossener wählt alle Objekte aus, die entlassen werden könnten.

Siehe auch

KäfigeAuswählen

Wählt alle Käfigsteuerungen aus.

AuswahlEingeschlossener

Wählt eingeschlossene Objekte von bestimmten Käfigsteuerungen aus.

Universal Deformation Technology verwenden

UrsprünglicheEingeschlosseneExtrahieren

Werkzeugleiste

Menü

Neu in Version 8

Käfig

Transformieren

Käfigbearbeitung >

Ursprüngliche Eingeschlossene Objekte extrahieren

Der Befehl UrsprünglicheEingeschlosseneExtrahieren stellt die ursprünglichen, nicht-verformten, eingeschlossenen Objekte an ihrem ursprünglichen Standort wieder her. Das bzw. die deformierten eingeschlossenen Objekt(e) ist bzw. sind nicht betroffen.

Der ursprüngliche Quader wird aus dem Kurven-Kontrollkäfigobjekt wieder hergestellt.

Schritte

Siehe auch

Käfig

Erzeugt ein Kontrollkäfigobjekt, das vom Befehl KäfigBearbeiten verwendet wird, um andere Objekte zu verformen.

KäfigBearbeiten

Verformt Objekte anhand von Kontrollkäfigobjekten.
