Fin

ツールバー メニュー

押し出し
サーフェス作成
サーフェスサイドバー

サーフェス

曲線を押し出し >

サーフェス法線

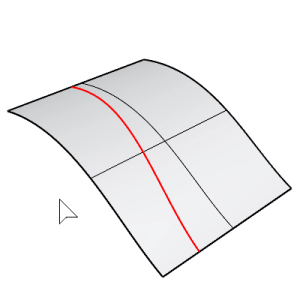

Finコマンドは、サーフェス上の曲線をサーフェスの法線方向またはサーフェスの接線方向に押し出します。

操作手順

  1. サーフェス上の曲線を選択します。
  2. サーフェスを選択します。
  3. 高さをピックします。
  4. 別の高さを設定する位置をピックするか、一定の高さを保つには、Enterを押します。
コマンドラインオプション

基点を設定

押し出し距離として2つの点をピックする際に、1つ目の点として使用する位置を指定します。

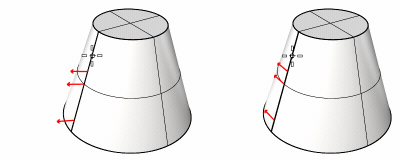

方向

法線

サーフェスの法線方向にサーフェスを作成します。

接線

サーフェスの接線方向にサーフェスを作成します。

Wikipedia: Tangent

次もご覧ください。

曲線やサーフェスを押し出す
