Repérage intelligent et guides
Rhinoceros > Paramètres > Aides à la modélisation > Repérage intelligent et Guides
| Barre d'outils | Menu | Barre d'état |
|---|---|---|
|
|
Outils Accrochages aux objets > RepérageIntelligent Rhinoceros Propriétés |
Le repérage intelligent est un système de lignes et de points de référence temporaires dessinés dans la fenêtre de Rhino en utilisant les relations implicites entre plusieurs points 3D, une autre géométrie dans l'espace et les directions des axes de coordonnées.
Des lignes infinies temporaires (lignes de repérage) et des points (points intelligents) sont disponibles pour les accrochages comme s'il s'agissait de points et de lignes réels. Vous pouvez vous accrocher sur les intersections des lignes de repérage, sur les perpendiculaires et directement sur les points intelligents ainsi que sur les intersections entre les lignes de repérage et les courbes réelles. Les lignes de repérage et les points intelligents sont affichés juste le temps d'une commande.
Vous pouvez ajouter ou "capturer" de nouveaux points jusqu'au maximum actuel (8 par défaut), ensuite, les points intelligents les plus anciens disparaissent lorsque vous en ajoutez de nouveaux. Les points intelligents capturés peuvent être effacés à tout moment s'ils ne sont pas utiles.
Capturer des points intelligents
Automatiquement (pour Fin, Point, Mi, Cen et Sommet uniquement)
- Capturez des points intelligents automatiquement en passant brièvement sur un point d'accrochage
Manuellement (pour les autres)
-
Appuyez sur la touche Ctrl (CMD) une fois pour placer un point intelligent manuellement à un endroit donné de l'espace.
Cette méthode permet par exemple de placer facilement des points intelligents le long de courbes.
-
Appuyez deux fois sur la touche Ctrl (CMD) pour effacer tous les points intelligents.
Remarque
- Les points intelligents capturés sont dessinés avec leur propre couleur et leur propre style : gris avec une croix pour les points capturés mais pas actifs (ils ne dégagent pas de lignes de repérage) et bleu pour les points actifs.
- Les lignes de repérage sont dessinées lorsqu'un point intelligent est capturé et que le curseur présente une relation possible avec le ou les points capturés.
- Dans ce cas "possible" signifie que le curseur se trouve près d'une ligne ortho passant par le point ou près de l'intersection entre des lignes ortho à partir de deux points intelligents. Les lignes de repérage ortho tiennent compte du paramètre AngleOrtho.
- Lorsqu'un point intelligent est mis en surbrillance et que vous voyez le curseur ortho avec une distance, tapez une distance ou entrez les coordonnées relatives pour placer un point par rapport au point intelligent actif.
Options de repérage intelligent
Les options du Repérage intelligent gèrent les paramètres du repérage intelligent.
Général
Activer le repérage intelligent et les guides
Active et désactive le repérage intelligent et les guides.
Retard d'activation du point intelligent ___ millisecondes
Temps, en millisecondes, pendant lequel la souris doit rester au dessus d'un point pour que celui-ci soit capturé.
Nombre maximum de points intelligents
Le nombre maximum de points intelligents pouvant apparaître en même temps.
Apparence
Lignes en pointillés
Les lignes de repérage seront affichées en pointillés.
Couleur de la ligne
Définit la couleur de la ligne de repérage.
Couleur des lignes tan et perp
Définit la couleur des lignes de repérage tangentes et perpendiculaires.
Couleur des points
Définit la couleur des points intelligents capturés mais inactifs.
Couleur du point actif
Définit la couleur des points intelligents capturés et actifs.
Couleur du guide
Définit la couleur des lignes guides de construction.
Comportement
Implicite à partir de
Lorsqu'un seul point intelligent est actif, l'info-bulle du curseur affiche une distance. Vous pouvez alors entrer une distance ou des coordonnées relatives (par exemple @10,5) pour placer un point par rapport au point intelligent actif.
- Lorsqu'une distance est entrée, appuyez sur Alt + Entrée pour contraindre la distance normale à partir du dernier point sélectionné.
Exemple 1
- Lancez la commande Polyligne.
- Placez quelques points.
- Activez l'accrochage Point, passez sur un des sommets précédents de la polyligne (ou un autre point d'accrochage) pour réveiller un point intelligent et déplacez le curseur le long de la ligne de repérage ortho.
Vous devriez voir l'info-bulle du curseur vous indiquant une distance à partir du point intelligent et un angle. - Tapez un nombre et appuyez sur Entrée pour placer le point suivant sur la polyligne à cette distance du point intelligent dans la direction que vous indiquez sur la ligne de repérage.
- Si vous tapez rx,y,z, le r rendra le point relatif au point intelligent actif.
Cette option ne fonctionne que le long d'une ligne de repérage à partir d'un seul point intelligent actif.
Exemple 2
- Lancez la commande Polyligne.
- Placez quelques points.
- Activez l'accrochage Point, passez sur un des sommets précédents de la polyligne (ou un autre point d'accrochage) pour réveiller un point intelligent et déplacez le curseur le long de la ligne de repérage ortho.
Vous devriez voir l'info-bulle du curseur vous indiquant une distance à partir du point intelligent et un angle. - Tapez un nombre simple et appuyez sur Alt + Entrée pour activer la contrainte de distance pour la prochaine sélection.
Sans la touche Alt, la distance sera calculée à partir du point intelligent actif au lieu du dernier point sélectionné.
Ortho intelligent
Lorsque cette option est activée, le dernier point sélectionné devient un point intelligent. Lorsque le curseur est proche d'une direction ortho, une ligne de repérage s'affiche et le curseur se déplacera le long de cette ligne.
Tangentes et perpendiculaires intelligentes
Lorsque cette option est activée, le dernier point sélectionné sur une courbe devient un point intelligent. Lorsque le curseur est proche d'une direction tangente ou perpendiculaire, une ligne de repérage s'affiche et le curseur se déplacera le long de cette ligne.
Exemple
- Activez l'accrochage Fin.
- Dessinez une courbe ou une polyligne.
Lorsque vous vous accrochez sur l'extrémité d'une courbe, vous pouvez voir la ligne tangente de repérage intelligent.
Exemple
- Activez les Tangentes et perpendiculaires intelligentes.
- Dessinez une polyligne.
Chaque fois que vous cliquez, un point intelligent est généré au niveau de l'extrémité de la polyligne. - Accrochez-vous sur une extrémité de la courbe, la ligne de repérage ortho apparaît.
Parallèles
Active et désactive la possibilité de dessiner des lignes de repérage parallèles.
Tangentes et perpendiculaires intelligentes est nécessaire pour que l'option Parallèles fonctionne.
Exemple
- Activez les Parallèles.
- Accrochez-vous sur l'extrémité d'une courbe et sur un autre point avec un autre type d'accrochage.
Vous verrez la ligne de repérage parallèle (lorsque le curseur est près de la ligne de repérage parallèle).
Points semi-permanents
Les points capturés restent affichés pour toute la durée de la commande ou uniquement pour une sélection. Par exemple, quand vous utilisez la commande Copier, le fait de cliquer pour placer un objet ne désactive pas les points de repérage.
Point intelligent au niveau de l'origine du plan de construction
L'origine du plan de construction de la fenêtre active est marqué automatiquement en tant que point intelligent afin qu'il soit possible de s'accrocher dessus et sur les lignes ortho en émanant.
Afficher les pointeurs en croix du curseur
Si vous activez cette case, le curseur sera changé en pointeur en forme de croix utilisant tout l'écran.
Restaure les valeurs du système par défaut. Tous les paramètres d'apparence personnalisés sont perdus.
Commandes liées
| Barre d'outils | Menu |
|---|---|
|
|
|

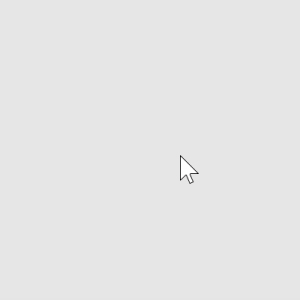

La commande AjouterGuide ajoute des lignes infinies temporaires pour aider au dessin. Les lignes infinies sont appelées des guides dans Rhino. D'autres applications les appellent parfois des lignes de construction ou des lignes de référence. Les guides ne sont visibles que pendant la sélection d'un point dans la fenêtre. Lorsqu'elles sont visibles, les accrochages aux objets Proche et Intersection sont automatiquement activés.
Ajouter des guides
- Lancez la commande.
- Sélectionnez deux points dans la fenêtre pour définir un guide.
Les points peuvent être placés sur le plan de construction ou dans l'espace 3D.
Activer / Désactiver les guides
- Cliquez sur le champ RepérageIntelligent dans la barre d'état pour activer et désactiver les guides existants.
En appuyant sur , les guides sont masqués et désactivés temporairement.
Supprimer des guides
- Utilisez la commande SupprimerGuide.
Changer l'apparence
- Ouvrez Options > Aides à la modñelisation > Repérage intelligent et Guides > Apparence.
Vous pouvez sélectionner une autre couleur pour afficher les guides.
- Les guides sont enregistrés dans le fichier 3dm. Ils peuvent être utilisés sur différentes sessions de Rhino.
- Les guides ne sont pas toujours affichés dans les vues en perspective lorsque la vue est tournée.
| Barre d'outils | Menu |
|---|---|
|
|
|

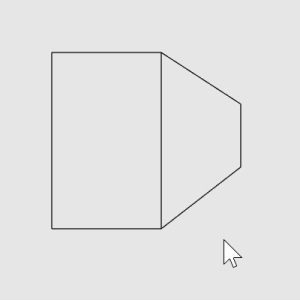

La commande SupprimerGuide supprimer des guides du modèle.
Supprimer un guide
- Lancez la commande.
- Cliquez sur les guides que vous souhaitez supprimer.
Supprimer tous les guides
- Lancez la commande.
- Sélectionnez l'option SupprimerTout dans la ligne de commandes.
Repérage intelligent
La commande RepérageIntelligent active un système de lignes et de points de référence temporaires.
| Barre d'outils | Menu | Barre d'état |
|---|---|---|
|
|
Outils Accrochages aux objets > RepérageIntelligent Rhinoceros Propriétés |
| Options de la ligne de commande | |
|---|---|
|
Activée |
Active le repérage intelligent. |
|
Désactivés |
Désactive le repérage intelligent. |
|
Inverser |
Active et désactive le repérage intelligent. |
