RailRevolve

工具列 功能表

建立曲面
曲面边栏

曲面

沿着路径旋转

 启用建构历史

 启用锐边分割

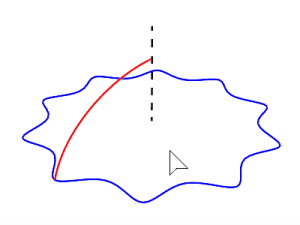

RailRevolve 指令是指以一条轮廓曲线沿着一条路径曲线,同时绕着中心轴旋转建立曲面。

步骤

  1. 选取一条轮廓曲线。
  2. 选取一条路径曲线。
  3. 指定旋转轴的起点。
  4. 指定旋转轴的终点。按 Enter 键使用工作平面的 z 轴方向。

指令行选项

缩放高度

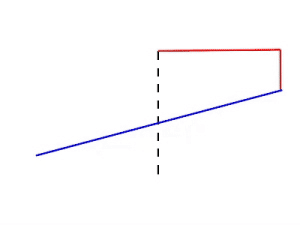

轮廓曲线除了旋转外,还以旋转轴起点为基点沿旋转轴缩放。沿着路径曲线,旋转轴到路径曲线的距离将作为缩放的主要参考值,旋转轴到路径曲线控制点的距离将作为缩放的次要参考值。

如果路径曲线是平面的,而且与中心轴垂直,那么使用缩放高度与否得到的结果会是一样的,这也是一般以沿着路径旋转建立曲面常见的情形。

如果路径曲线不是平面曲线,而且您需要轮廓曲线在沿着路径旋转时靠着中心轴的端点高度固定,可以使用缩放高度选项。

使用缩放高度选项时,旋转轴起点的位置非常重要,因为这个点是轮廓曲线垂直缩放的基准点。一维缩放的方向与旋转轴平行。

如果路径曲线是闭合的,为了得到正确的结果,请将轮廓曲线放置在接缝点。

分割正切点

建立单一曲面。

在线段与线段正切的顶点将建立的曲面分割成为多重曲面。

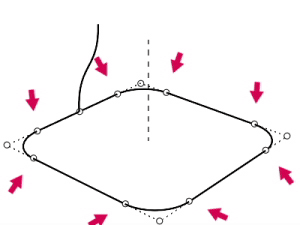

原来的多重曲线 (左)、分割正切点=否 (中)、分割正切点=是 (右)。

维基百科: 相切
