Orient3Pt

工具列 功能表

变动

变动

定位 >

3个点

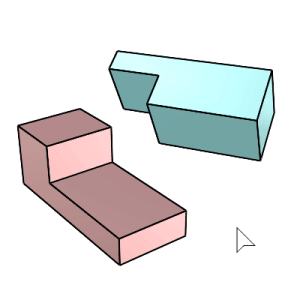

Orient3Pt 指令以三个参考点对应到三个目标点将物件做定位。

步骤

  1. 选取物件。
  2. 指定第一个参考点。
  3. 指定第二个参考点。
    定义从第一个参考点的基准方向。
  4. 指定第三个参考点。
  5. 指定第一个目标点。
    第一个参考点的对应点。
  6. 指定第二个目标点。
    第二个参考点的对应点。
  7. 指定第三个目标点。
    第三个参考点的对应点。
指令行选项

复制

设置是否复制物件,当加号 出现时代表已打开复制模式。RememberCopyOptions 指令决定了是否将选取的选项作为默认值。

缩放比

物件在定位过程中会产生缩放,缩放比由前两个参考点间距和前两个目标点间距的比例决定,第三个仅用于定位不影响缩放。

请参考

Orient

通过两个参考点和两个目标点定位物件。

OrientCrvToEdge

将曲线复制并定位至曲面边缘。

OrientOnCrv

沿着曲线的法线定位物件。

OrientOnSrf

参考法线将物件定位到曲面上。

变动物件
