Conic

Conic 指令根据起点、终点和顶点绘制一个圆锥曲线，默认情况下会让用户先选取起点，再选择终点，最后选择顶点。

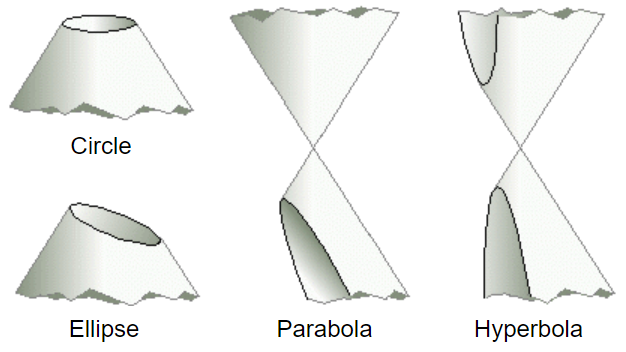

Conic sections: Image from A. Kursat ERBAS & GooYeon Kim © 2000.

使用默认设置绘制步骤

  1. 指定圆锥曲线的起点。
  2. 指定曲线的终点。
  3. 指定圆锥曲线的顶点。
    顶点的位置可以定义圆锥线所在的平面。
  4. 指定圆锥线的通过点，此点可以定义圆锥线的曲率。
    或，输入 rho 数值 (介于 0 与 1 之间)，按 Enter。
指令行选项

顶点

在指定起点和终点之前指定顶点。

顶点设置步骤

  1. 指定圆锥曲线的起点。
  2. 指定圆锥曲线的顶点("顶部"的控制点)。
  3. 指定圆锥曲线的终点。

正切

让您选取一条曲线，将要绘制的圆锥线最终会在圆锥线的起点或终点位置与这条选取的曲线相切。

步骤

  1. 选取圆锥线将要相切的曲线。
  2. 拖拽相切符号到圆锥曲线的起点或终点将要与之相切位置。

垂直

让您选取一条曲线，将要绘制的圆锥线最终会在圆锥线的起点或终点位置与这条选取的曲线相垂直。

步骤

  1. 选取圆锥线将要垂直的曲线。
  2. 拖拽垂线符号到圆锥曲线的起点或终点将要与之垂直的位置。

SubCrv

输入 subcrv 选取曲线上的一部分作为指令的输入。
