MoveUVN

도구모음 메뉴

점 편집

변형

UVN 이동

패널 > UVN이동

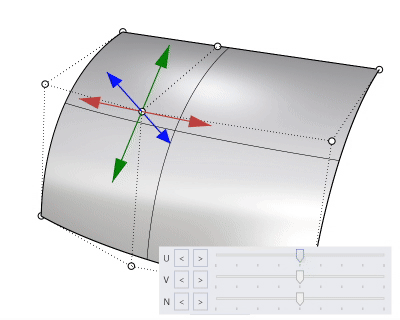

MoveUVN 명령은 U, V, 법선(N) 방향 또는 제어 다각형을 따라, 선택된 커브 또는 서피스 제어점을 이동합니다.

UVN 이동 패널

U/V/N

화살표 단추를 클릭하거나, 슬라이더를 끌어 제어점을 U, V, 또는 법선 방향으로 움직입니다.

크기

화살표 단추와 슬라이더의 배율을 설정합니다. 끝까지 화살표 단추를 클릭하거나 슬라이더를 끌 때, 10의 값은 1개의 제어점을 10개의 모델 단위만큼 움직입니다.

UV 이동 모드
접면을 따라

서피스에는 켤 수 없는 편집점이 있습니다. 서피스의 각 제어점은 연관된 편집점이 있습니다. 접면을 따라 모드는 제어점을 연관된 편집점 위치에서 서피스의 법선 방향으로 또는 UV 아이소커브에 접하는 방향으로 제어점을 움직입니다.

(b)는 제어점(a)과 연관된 편집점을 나타냅니다. 제어점(a)이 접면을 따라 모드에서 이동할 때 화살표는 U, V, N(법선) 방향을 나타냅니다.
이것은 커브 제어점과 비슷합니다. 커브의 경우, U는 접방향이고 N은 연관된 편집점 위치에서의 커브 법선입니다. V는 U와 N에 수직입니다.

  • 커브의 곡률 그래프는 커브 법선 방향으로 세선을 그립니다.
제어 다각형을 따라

U, V 슬라이더로 제어 다각형 현을 따라 점을 이동합니다.

연장을 따라

제어점이 제어 다각형의 가상 연장을 따라 이동합니다.

U 대칭 / V 대칭

동시에 대칭적인 서피스의 양 쪽을 편집할 수 있게 합니다. 편집할 모든 점이 선택되어 있어야 합니다.

U/V 매끄럽게

동작을 결합 가능하게 하기 위하여, MoveUVN을 실행하기 전에 매끄럽게 하는 작업을 합니다. 매끄럽게 함으로써 제어점의 그리드 간격이 균등해져, 그 후 다른 제어를 사용하여 형상을 조금씩 변경할 수 있습니다.

명령행 옵션

UVN 이동 패널의 표시 여부를 스크립트로 지정하기 위해, 스크립트 가능 명령인 -MoveUVN을 입력합니다.

표시

UVN 이동 패널을 표시합니다.

숨기기

UVN 이동 패널을 닫습니다.

전환

UVN 이동 패널의 표시 여부를 변경합니다.

참고 항목

개체 이동
