DiviserBord
| Barre d'outils | Menu |
|---|---|
|
|
Surface et Analyse Bords > Diviser un bord |
La commande DiviserBord divise des bords de surface aux endroits indiqués.
Étapes
- Sélectionnez un bord de surface.
- Indiquez des points sur le bord.
Utilisez AfficherBords pour afficher les extrémités du bord.
Pour diviser le long d'un bord à une distance déterminée
- À l'invite Point où diviser le bord, cliquez sur le bord en utilisant un accrochage, même si cela ne fait rien.
- Indiquez la distance.
La division sera contrainte sur cette distance à partir de la positions de l'accrochage. - Cliquez sur le point de contrainte pour terminer la division.
-
La jonction de surfaces entre elles peut fusionner des bords diviser ou introduire de nouvelles divisions le long des bords joints.
- Les commandes FusionnerBord et FusionnerTousBords essaient de supprimer les divisions entre les segments de bords présentant une continuité de tangence.
| Barre d'outils | Menu |
|---|---|
|
|
Surface Analyse Bords > Fusionner un bord |
La commande FusionnerBord combine des bords adjacents de la même surface pour former un seul bord.
Étapes
- Sélectionnez un bord sur une surface ou une polysurface.
Si possible, le bord sera combiné avec un bord adjacent de la même surface pour former un seul bord. Sinon, la ligne de commandes renvoie le message "Le bord est déjà joint" et l'invite est répétée. - Sélectionnez un bord adjacent.
- Les bords doivent appartenir à la même surface, partager une extrémité et présenter une union lisse au niveau de leur extrémité commune.
- Utilisez la commande AfficherBords pour afficher les bords et leurs extrémités.
- Utilisez la commande FusionnerTousBords lorsque des polysurfaces complexes ont été séparées et que des bords "divisés" empêchent la jointure.
- La commande DiviserBord divise un bord de surface en plusieurs segments pouvant être fusionnés.
| Barre d'outils | Menu |
|---|---|
|
|
Surface Analyse Bords > Fusionner tous les bords |

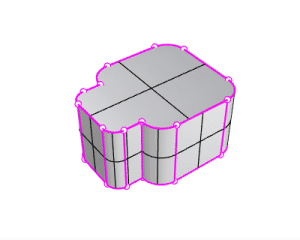

La commande FusionnerTousBords fusionne tous les bords possibles d'une surface ou d'une polysurface.
Étapes
- Sélectionnez une surface ou une polysurface.
- Les bords le long des points de rebroussement ne peuvent pas être fusionnés.
-
La commande Joindre fusionne tous les bords divisés lorsque les surfaces sont jointes.
| Barre d'outils | Menu |
|---|---|
|
|
|
La commande SupprimerTousLesMicrosBordsLibres supprime les bords libres indépendants très petits, c'est-à-dire les bords qui se plient sur eux-mêmes ou forment une boucle et n'ont aucun bord auquel ils peuvent être joints.
