RévolutionRail

Barre d'outils Menu

Création de surfaces
Volet Surface

Surface

Révolution le long d'un rail

 Historique activé

 Division sur les plis activée

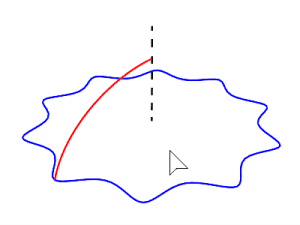

La commande RévolutionRail crée une surface en faisant tourner une courbe de profil qui définit la forme de la surface autour d'une courbe guide qui définit le bord de la surface.

Étapes

  1. Sélectionnez une courbe de profil.
  2. Sélectionnez une courbe guide.
  3. Indiquez le point de départ de l'axe de la révolution.
  4. Indiquez la fin de l'axe de la révolution. Appuyez sur Entrée pour utiliser la direction de l'axe des z du plan de construction.

Options de la ligne de commande

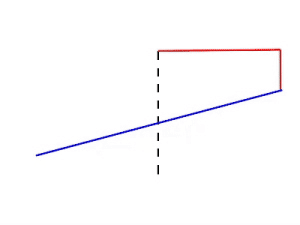

HauteurÉchelle

La courbe de profil, en plus de tourner, est déformée le long de l'axe de révolution en utilisant l'origine de ce dernier comme point de référence de l'échelle. La distance entre l'origine de l'axe de révolution et le point de départ de la courbe guide le long de l'axe de révolution est la hauteur de référence primaire et les distances entre l'origine de l'axe de révolution et les points de contrôle de la courbe guide le long de l'axe de révolution sont les hauteurs de référence secondaires.

Vous n'avez pas besoin de l'option HauteurÉchelle si la courbe guide est plane et si elle est perpendiculaire à l'axe de révolution. Dans ce cas, le résultat obtenu est exactement le même avec ou sans l'option. La commande RévolutionRail est normalement utilisée de cette façon.

Utilisez l'option HauteurÉchelle si la courbe guide ne se trouve pas sur un plan perpendiculaire à l'axe de révolution et si vous voulez qu'une partie de la courbe de profil ne se déplace pas le long de l'axe pendant la révolution. C'est le cas si vous voulez créer des surfaces de révolution sur un rail avec des extrémités arrondies lisses même si la courbe guide n'est pas plane.

Avec l'option HauteurÉchelle, la position de l'origine de l'axe de révolution est importante. L'origine de l'axe de révolution est aussi l'origine de l'échelle. La mise à l'échelle sur une dimension est réalisée parallèlement à l'axe de révolution.

Si la courbe guide est fermée, la jointure doit se trouver au point de rencontre entre la courbe de profil et la courbe guide pour donner de bons résultats.

DiviserSurTangentes

Oui

Crée une surface simple.

Non

Crée une polysurface lorsque les courbes de départ sont des courbes tangentes jointes. Les faces de la polysurfaces correspondent aux sous courbes tangentes dont les courbes de départ.


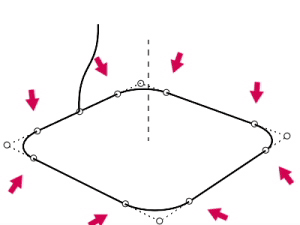

Polycourbe originale (gauche), DiviserSurTangentes=Non (centre), DiviserSurTangentes=Oui (droite).

Wikipedia : Tangent

Voir aussi
