Sólido

Extraer superficie

El comando ExtraerSup separa o duplica caras de polisuperficie, extrusión o SubD.

Entrada

  • Cara de polisuperficie
  • Cara de extrusión
  • Cara SubD

Pasos

  • Seleccione las caras de una polisuperficie, extrusión o SubD.

Nota

  • Las caras extraídas se eliminarán del grupo que contiene el objeto de origen.
  • Para quitar una superficie de la selección, pulse Ctrl(Comando) mientras hace clic.

Opciones de la línea de comandos

Copiar

Selecciona si se copiarán o no los las caras seleccionadas. El signo "más" aparece en el cursor cuando Copiar=Sí.

El comando RecordarOpcionesDeCopia determina si la opción seleccionada se usará como predeterminada.

CapaDeSalida
Actual

Coloca el resultado en la capa actual.

Entrada

Coloca el resultado en la capa del objeto de origen.

SubDAñadirEsquinas

Pliega los vértices de esquina SubD en los contornos creados por la extracción.

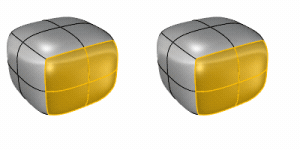

SubDAñadirEsquinas=Sí (izquierda) y No (derecha).

Véase también

Extraer subelementos de objeto
